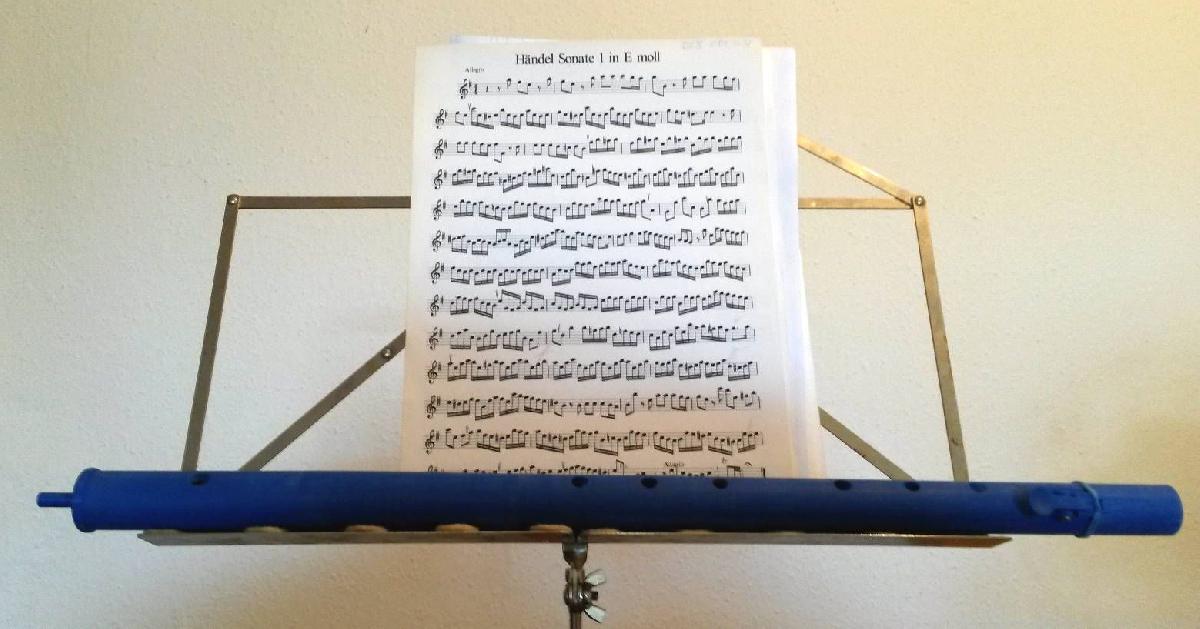

Flauta Traversa Versao 1.22

Música

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Flauta Traversa Versao 1.22

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Flauta Traversa Versao 1.22 foi projetado para Impressora 3D. Esta e a versao 1.22 da tentativa de reconstruir uma flauta transversal barroca por um baixo custo.Eu imprimi todas as pecas com um bico de 0,4 mm e uma altura de camada de 0,2 mm.A velocidade foi de 10 mm/s com 15% de preenchimento.E necessario um adesivo que tenha boa aderencia ao filamento.Todas as pecas devem ser bem lixadas; para a chave, uma lixa de unhas e recomendada.A peca de cabeca I e a peca de cabeca II sao coladas.A peca final deve ser rodada 180° (de cabeca para baixo) no slicer antes da impressao.Para a chave, e necessario um pedaco de couro sintetico com espessura de aproximadamente 1,2 mm.Espalhe bem o adesivo no lado do tecido do couro sintetico e fixe a chave com uma grampa.Em seguida, corte o excesso com um estilete.A chave e fixada com um parafuso M3 x 12 ou M3 x 16 e uma porca.E necessario um elastico do material de escritorio,o diametro do elastico e o numero de voltas influenciam na forca do molas da chave.Para a versao desmontavel, sao necessarios aneis O.3 vezes 19x14x2,5 mm6 vezes 16x11x2,5 mmQuem quiser ajustar seu tampao determina sua posicao favorita e mede a barra excedente em milimetros.No script "Tampao", entao defina a decisao para "Tampao Longo" (Es=0) e insira o valor medido como correcao (por exemplo, K=25).Comentarios que ajudam a melhorar a flauta sao bem-vindos.http://www.friedrich-montezuma.de/uploads/exponate_das-werk-montezuma/montezuma_067web.jpghttp://www.tutz.at/images/Grifftabelle_1Kl.pdf

Baixar

O arquivo "Flauta Traversa Versão 1.22" se propõe a oferecer uma alternativa de baixo custo para aqueles que desejam construir uma flauta traversa barroca utilizando impressão 3D. O projeto é bastante detalhado e envolve várias etapas que garantem que a flauta funcione corretamente e atenda aos padrões desejados.

### Detalhes do Modelo
- **Impressão 3D**: As peças devem ser impressas com um bico de 0,4 mm e uma espessura de camada de 0,2 mm. Uma velocidade de impressão de 10 mm/s é recomendada, com um preenchimento de 15%, o que indica que a estrutura interna das peças é parcialmente sólida para garantir a resistência e durabilidade.

- **Adesivo**: Um adesivo de boa aderência é fundamental, especialmente para unir partes como a peça de cabeça I e II e fixar a tecla.

- **Acabamento**: Todas as peças precisam ser lixadas cuidadosamente antes da montagem, com uma lixa de unhas sendo sugerida para a tecla, o que mostra uma preocupação com o acabamento e a ergonomia da flauta.

### Montagem
- **Tecla**: Para a construção da tecla, um pedaço de couro sintético de 1,2 mm de espessura é necessário. Sua fixação é feita com cola e grampagem, seguido do corte do excesso. A tecla é então fixada com um parafuso (M3 x 12 ou M3 x 16) e uma porca.

- **Elástico**: Um elástico de escritório é utilizado para criar a tensão necessária na tecla. O tamanho e a quantidade de voltas do elástico influenciam diretamente a força da mola, permitindo ajustes conforme necessário.

- **Versão Desmontável**: Para quem optar por uma versão desmontável, os anéis O são essenciais, com especificações exatas para o tamanho e a quantidade necessária.

### Ajustes e Customizações
A descrição sugere um sistema de ajuste para o tampão, permitindo aos usuários personalizar a posição do tampão da flauta conforme suas preferências. Existe um script para definir a medida exata, proporcionando flexibilidade na construção.

### Considerações Finais
O autor encoraja a troca de comentários e sugestões para melhorias, promovendo uma abordagem colaborativa para o aprimoramento do modelo. Este tipo de projeto não apenas oferece uma forma acessível de construir um instrumento musical, mas também promove o aprendizado sobre impressão 3D e a prática de habilidades manuais.

Os links fornecidos no final sugerem recursos adicionais e informações sobre flautas, que podem ser úteis tanto para iniciantes quanto para músicos mais experientes. A construção da flauta traversa com a impressão 3D é um excelente exemplo de como a tecnologia pode ser utilizada para democratizar o acesso a instrumentos musicais.
