Sobre o objeto 3D FKM CNC para PCB

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

FKM CNC para PCB foi projetado para Impressora 3D. FKM-CNC foi projetado para ser usado na fabricacao de placas PCB, montando um mini-torno Dremel. A area de trabalho e de X-150MM, Y-110mm, Z-60mm.Quanto a eletronica, possui um Arduino Uno com a CNC Shield e motores reciclados de antigas impressoras Epson.Esta CNC, com algumas mudancas, pode ser convertida em uma mini impressora 3D.Para unir os perfis, fiz furos, fresagens e roscas, mas todo esse trabalho pode ser evitado usando cantos impressos com suas respectivas porcas especiais para esses perfis.Esta e uma lista de alguns dos materiais:---Perfis 2020:2 de 110mm de comprimento3 de 170mm de comprimento1 de 200mm de comprimento1 de 210mm de comprimento2 de 220mm de comprimentoNOTA: Os perfis que usei para a base de trabalho sao aqueles usados como cantos ao colocar azulejos (ou como chamam em seu pais). Sao necessarios 10 desses perfis de 160mm de comprimento.Essa base pode ser nivelada, pois e independente do carro do eixo Y, o que significa que essa base pode ser substituida pela que for mais conveniente.----13 polias plasticas de 24mm de diametro (v-slot)Cinco dessas polias sao ajustadas por meio de porcas excentricas.---Total de correia GT2: aproximadamente 1100mmPara os tensores XY das correias, fiz 2 buchas impressas para rolamentos 604zz (sao necessarias 2 por cada tensor).---Parafusos:Polias plasticas:10 parafusos M5 x 30mm3 parafusos M5 x 40mm13 porcas autofrenantes5 arruelas biceladas (sao usadas para as polias de regulagem)Tensor eixo X:1 Parafuso M4 x 25mm2 Porcas autofrenantes M4Tensor eixo Y:1 Parafuso M4 x 20mm1 Porca autofrenante M44 Parafusos M3 x 10mm4 porcas M3 comunsBase de trabalho:4 Parafusos M5 x 25mm (nivelado)4 Porcas M5 comuns (nivelado)8 Parafusos M3 x 5mm (fixar perfis)4 MolasFixacao da correia do eixo Y:2 Parafusos Allen M4 x 10mm2 Porcas comunsTransmissao eixo Z:Vara roscada M8 x 180mm de comprimento2 Porcas comuns1 Arruela plana1 MolasEsses sao a maioria dos materiais necessarios para montar a CNC, ainda falta o sistema para fixar a placa PCB, que em breve vou compartilhar.Comentem qualquer duvida que tenham.Saudacoes

Baixar

O modelo 3D denominado "FKM-CNC para PCB" foi concebido para facilitar a fabricação de placas de circuito impresso (PCB) com a utilização de um minitorno Dremel. Apresenta uma área de trabalho de X=150mm, Y=110mm e Z=60mm, ideal para projetos que demandam precisão em pequenas escalas.

### Estrutura e Elementos do Modelo:

#### Materiais e Componentes Estruturais:
O FKM-CNC é construído a partir de perfis de alumínio da série 2020, que são utilizados extensivamente em estruturas modulares por sua resistência e leveza. Os perfis necessários incluem:
- 2 de 110mm
- 3 de 170mm
- 1 de 200mm
- 1 de 210mm
- 2 de 220mm
- 10 perfis de 160mm para a base de trabalho.

#### Montagem:

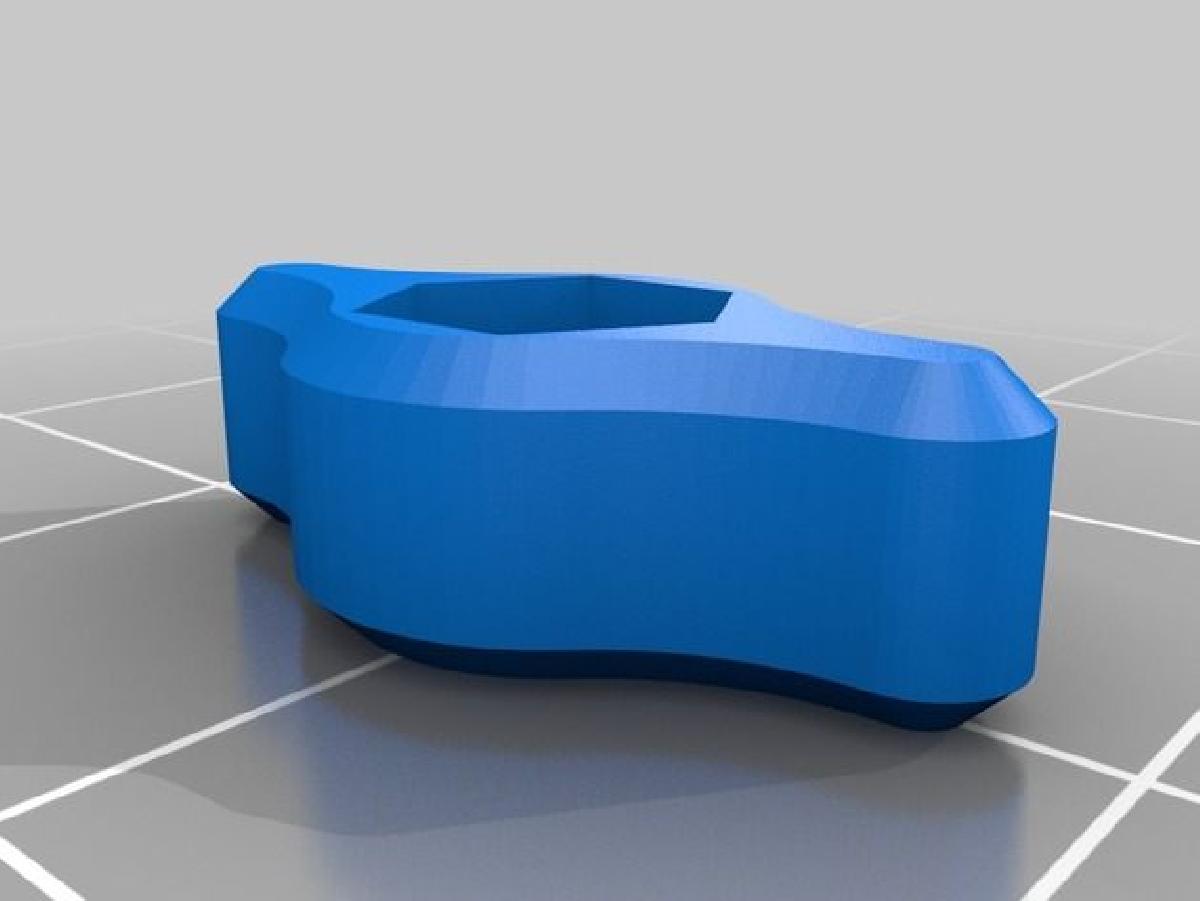

O autor destaca que os perfis podem ser unidos usando furos, fresagens e roscas, mas proporciona uma alternativa mais prática com cantos impressos e porcas especiais, simplificando a montagem e proporcionando maior flexibilidade.

#### Eletrônica:
No que tange à parte eletrônica, o modelo emprega um Arduino Uno com uma CNC shield e motores reciclados de impressoras Epson, destacando a sustentabilidade na construção do equipamento. Essa combinação permite o controle preciso das ferramentas e a realização de cortes e fresagens com exatidão.

#### Polias e Correias:
O sistema de movimentação conta com 13 polias plásticas com diâmetro de 24mm. Cinco dessas polias são ajustáveis através de porcas excêntricas para facilitar a tensão das correias. A correia GT2, com um comprimento total de aproximadamente 1100mm, é utilizada para mover os eixos X e Y do CNC.

#### Sistema de Tensão:
Para os tensores das correias, o design inclui buchas impressas para rolamentos 604zz, permitindo uma montagem robusta e eficiente.

### Montagem e Parafusos:
O autor lista detalhadamente os parafusos e porcas necessários para a montagem, incluindo:
- Parafusos de diferentes tamanhos para polias e tensores.
- Mecanismos de fixação para a base de trabalho, que pode ser completamente nivelada, promovendo estabilidade durante o uso.

### Integração com Impressão 3D:
Uma característica interessante é a possibilidade de transformar essa CNC em uma mini impressora 3D com algumas modificações, o que amplia ainda mais a versatilidade do projeto.

### Considerações Finais:
O FKM-CNC é uma proposta inovadora e acessível para hobbyistas e profissionais que desejam realizar corte e gravação em placas PCB. O uso de componentes reciclados e a possibilidade de personalização através da impressão 3D refletem uma abordagem sustentável e adaptável à criação de equipamentos de fabricação digital. Com uma lista clara de materiais e instruções, o modelo é convidativo para aqueles que têm interesse em prototipagem e fabricação de eletrônicos.

**Nota:** O sistema para segurar a placa PCB ainda está em desenvolvimento e será compartilhado posteriormente, indicando que o projeto está em constante evolução e atualização.
