Sobre o objeto 3D fischertechnik N20 Mini Power Motor system

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

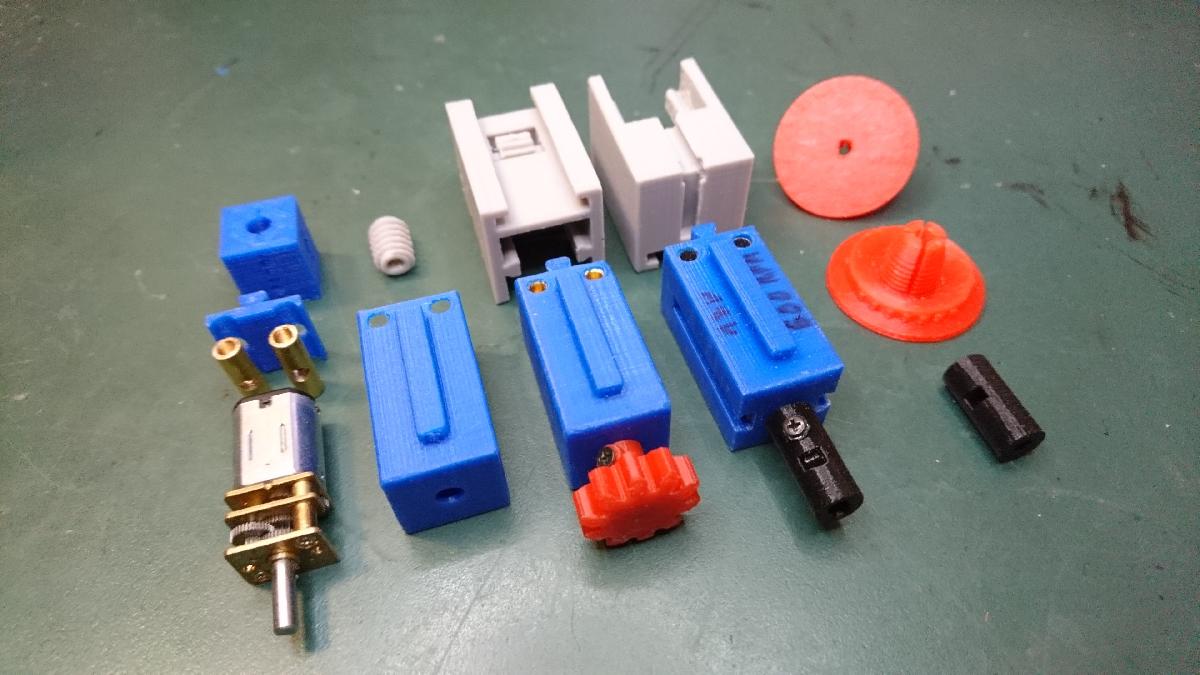

fischertechnik N20 Mini Power Motor system foi projetado para Impressora 3D. Changelog: 2018-09-25: (1) Corrigido um erro no Enclosure_grooved_v4.stl, a ranhura era 5 mm curta, agora esta corretamente 25 mm. (2) Adicionei uma versao das pecas do gabinete e auxiliar de perfuracao para hastes de latao quadradas de 4 mm, que sao mais dificeis de obter (onde eu moro), mas sao muito mais faceis de cortar e perfurar. Procure os arquivos nomeados ... v5_squareRods, imagens no final da galeria.2018-06-13: Adaptador de Pinhao & Engrenagem Agora Tem Cantos FiletadosEste e um gabinete para os motores de engrenagem N20 baratos, que estao disponiveis, por exemplo, no ebay com varios RPMs diferentes. O involucro torna o motor compativel com o sistema de brinquedos de construcao fischertechnik, transformando-o em um bloco de construcao de tamanho 30x15x15mm. Os motores funcionam com 12V, mas 9V, como usado por outros motores fischertechnik, tambem funcionam bem.Duas versoes do involucro sao fornecidas, uma sem ranhuras e outra com ranhuras. Este ultimo oferece mais alternativas de conexao, mas deixa as engrenagens abertas para poeira e outros objetos estranhos.Varios adaptadores compativeis com fischertechnik para o eixo de 3 mm em forma de D N20 estao incluidos:Adaptador de eixo de encaixe (semelhante a Rastachsenkupplung 15) com e sem parafuso de travamentoengrenagem de 10 dentes (semelhante a Zahnrad Z10) com parafusode travamento Adaptador para engrenagens maiores (semelhante a Flachnabenzange)Pinhao e adaptador de engrenagem (semelhante a ft Hubgetriebe) para fischertechnik 0.5 modulo engrenagens lineares com engrenagem impressa no local e engrenagem helicoidal correspondente m0.5. Precisa de um involucro ranhurado. Aviso: a engrenagem helicoidal se desgastara sob estresse (pelo menos se impressa com PLA 3D Fila), portanto, isso se destina principalmente a fins de demonstracao. Por favor, informe se voce obtiver melhores resultados com outros materiais.Pecas e ferramentas adicionais nao impressas de que voce precisara: haste de latao macico de 4 mm para os conectoresbroca de metal de alta qualidade de 2,4 mmperfuratrizferro de soldasuper colaparafusos de fixacao 2x2mm, conforme necessarioEste video mostra motores de 600 RPM em acao:https://www.youtube.com/watch?v=zOH47J43NnETopico relacionado na comunidade fischertechnik: https://forum.ftcommunity.de/viewtopic.php?f=15&t=4784Por favor, considere deixar um "like" ou postar sua marca como um sinal de agradecimento pelo meu trabalho.Encontre meus outros designs fischertechnik aqui.

Baixar

O arquivo "fischertechnik N20 Mini Power Motor system" se refere a um projeto de um gabinete para motores, especificamente motores de engrenagem N20. Esses motores são comumente encontrados em lojas online, como o eBay, e estão disponíveis em diversos RPMs (rotações por minuto).

O gabinete transforma estes motores em blocos de construção compatíveis com o sistema de brinquedos de construção fischertechnik, tendo as dimensões de 30x15x15mm. Os motores funcionam primariamente com 12V, mas também são compatíveis com 9V, que são utilizados por outros motores do sistema fischertechnik.

O arquivo apresenta duas versões do gabinete, uma sem ranhuras e outra com ranhuras. A versão com ranhuras permite mais opções de conexão, porém deixa as engrenagens expostas a poeira e outros objetos estranhos.

Além disso, o projeto inclui vários adaptadores compatíveis com fischertechnik para o eixo de 3 mm em formato de D N20. Eles estão descritos em detalhes na descrição original do arquivo.

O primeiro lançamento do arquivo foi em 2018-06-13 e houve uma nova atualização em 2018-09-25 introduzindo correções e novas versões de algumas peças.

Para montar o conjunto, além das peças impressas, será necessário dispor ainda de alguns itens não impressos, como uma haste de latao, broca de metal de alta qualidade, perfuratriz, ferro de solda, supercola e parafusos de fixação.

Um vídeo de demonstração dos motores em ação e um link para um tópico relacionado na comunidade fischertechnik também são fornecidos pelo autor do arquivo.

Em suma, este arquivo é um projeto que permite adaptar motores de engrenagem N20 para serem utilizados com o sistema fischertechnik, facilitando a criação de diversos brinquedos e dispositivos.
