Sobre o objeto 3D Filtro Fimi X8

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

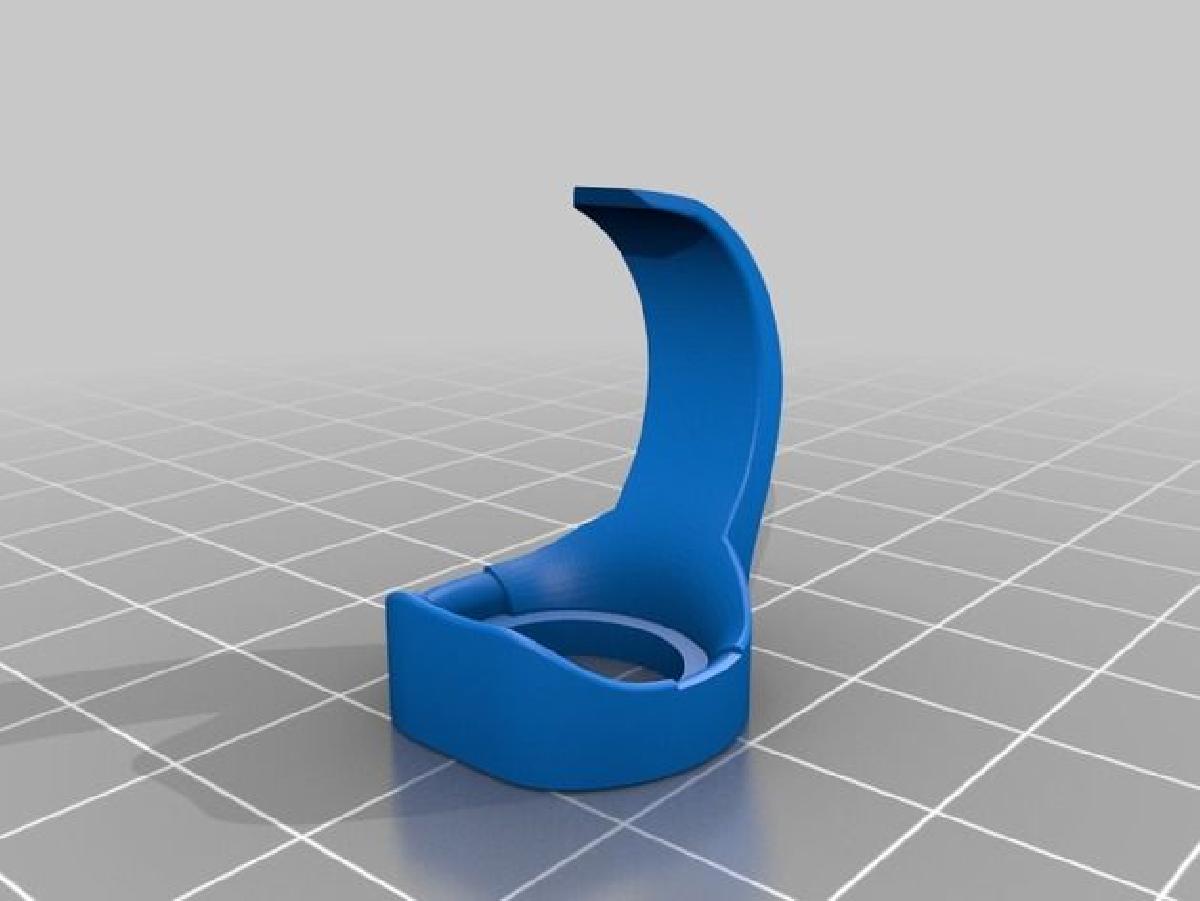

Filtro Fimi X8 foi projetado para Impressora 3D. Filtro para drone FIMI X8 SE. E composto de uma parte impressa em 3D e de uma lente (folha de plastico) que se coloca a pressao. As folhas de filtro podem ser compradas na Aliexpress muito baratas no seguinte link: Para cortar a folha com forma circular, utilizei a tampa de uma caneta metalica, com um diametro interior de 12,7mm (fiz versoes de 12mm, 12,5mm, 12,7mm, 13mm, 13,5mm e 14mm para que voces possam escolher a que mais se aproxime a sua caneta :-) .) So e necessario aquecer a borda com um isqueiro e pressionar sobre a folha. A montagem e muito simples, basta inserir a lente a pressao sobre a montagem impressa em 3D. Para imprimir a montagem, meus parametros foram os seguintes: - Infill: 100% (nao se preocupem com o peso, minha balanca de cozinha nem o detecta) - Altura de camada: 0,2mm - Perimetros: 3 - Suportes: SEM SUPORTES (utilizando ventilador de camada nao sao necessarios) - Imprimir a velocidade muito baixa e na posicao original do arquivo. Criei quatro versoes de cada filtro, identificadas com 1, 2, 3 ou 4 pontos na parte superior, que correspondem a densidade do filtro (ND2, ND4, ND8 e ND16) para poder diferencia-los rapidamente. Os nomes dos arquivos comecam por um numero, que indica o diametro da lente seguido de ND2, ND4, ND8 ou ND16. Ex: "12.5_ND8.STL" --> Diametro lente 12,5mm + densidade 8 (tres pontinhos na parte superior) O filtro pode ser colocado antes de ligar o drone, pois nao colide com nada quando o gimbal faz o posicionamento inicial. A lente, apesar de ser de plastico, da uma qualidade aceitavel e nao observei distorcao na imagem (ver video) ESTE DESENHO NAO E DESTINADO A NENHUM USO COMERCIAL.

Baixar

O **Filtro Fimi X8** é um modelo 3D concebido para ser impresso em impressoras 3D e destinado a drones, especificamente o FIMI X8 SE. O projeto consiste em duas partes principais: uma estrutura impressa em 3D e uma lente feita de plástico, que é facilmente inserida na montagem por pressão.

### Características do Modelo

1. **Montagem Simples**: O filtro é projetado para que a lente de plástico seja inserida de forma simples e segura. O autor recomenda usar uma tampa de caneta metálica com um diâmetro específico (12,7 mm) para recortar a lente da folha de plástico, facilitando o processo.

2. **Versões do Filtro**: O autor criou diferentes versões do filtro que variam em densidade, identificadas por pontos na parte superior do modelo (ND2, ND4, ND8 e ND16). Essas configurações permitem que o usuário escolha que tipo de filtro aplicar, dependendo das condições de iluminação.

3. **Parâmetros de Impressão**: Para obter um resultado de alta qualidade, o autor compartilha suas configurações de impressão:
- **Infill**: 100%, garantindo uma estrutura sólida.
- **Altura de camada**: 0,2 mm, um equilíbrio entre qualidade e tempo de impressão.
- **Perímetros**: 3, para aumentar a robustez da peça.
- **Suportes**: Nenhum suporte necessário, utilizando ventilação de camada para evitar problemas durante a impressão.
- **Velocidade de Impressão**: Recomenda-se imprimir em velocidade baixa e na posição original do arquivo.

### Usabilidade e Qualidade

O filtro pode ser facilmente montado e instalado antes de ligar o drone, sem interferir no gimbal durante o processo de inicialização. Apesar de ser feito de plástico, o autor afirma que a lente proporciona uma qualidade de imagem aceitável e que não houve distorções perceptíveis nas filmagens, conforme demonstrado em vídeos apresentados.

### Disponibilidade e Ética

As folhas de filtro podem ser compradas a preços acessíveis em sites como o AliExpress. O autor ressalta que o design não tem fins comerciais, enfatizando o compartilhamento de conhecimento e recursos entre os entusiastas de drones e impressão 3D.

### Conclusão

O projeto do **Filtro Fimi X8** é uma excelente opção para aqueles que desejam melhorar a qualidade das gravações de seus drones sem um investimento elevado em filtros comerciais. Além disso, proporciona uma oportunidade de aprendizado prático na impressão 3D, aliando tecnologia e hobby.
