Filtro de ar ativo interno

Gadgets e Eletrônicos

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Filtro de ar ativo interno

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

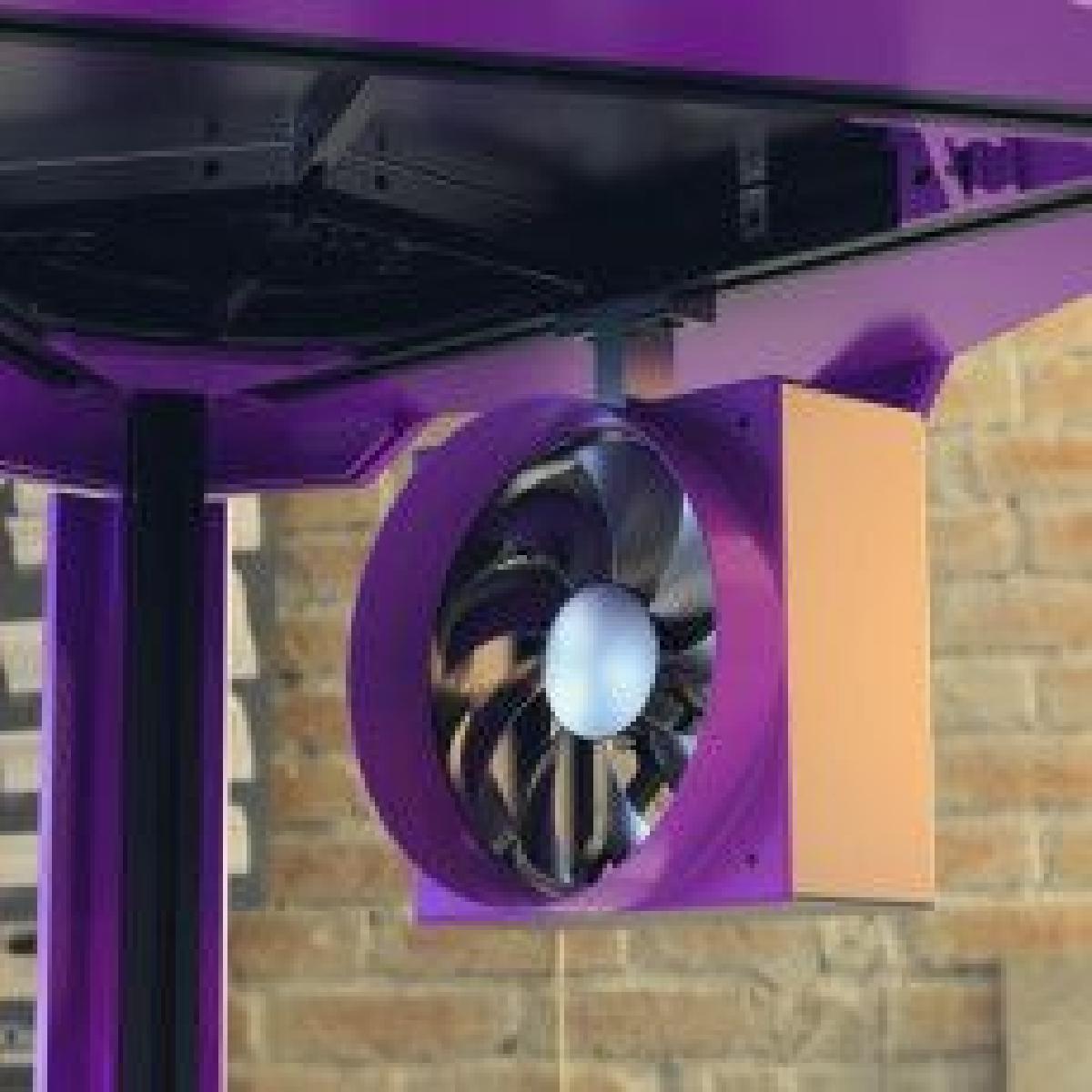

Filtro de ar ativo interno foi projetado para Impressora 3D. Meu objetivo era criar um filtro eficaz com base nos cartuchos atualmente disponiveis e baratos. Eu escolhi as seguintes partes: Uma primeira escolha silenciosa e eficaz do fan- foi Noctua NF-P12 redux-1700 PWM https://www.amazon.co.uk/gp/product/B07CG2PGY6/ref=ppx_yo_dt_b_asin_title_o02_s01?ie=UTF8&psc=1 Filtros de carvao ativado- existem tantos no mercado, mas encontrei alguns que se encaixam no design e, o mais importante, duram muito tempo com perda minima apos o corte (porque sao feitos sob medida). https://www.amazon.co.uk/gp/product/B07K9MN4QZ/ref=ppx_yo_dt_b_asin_title_o02_s01?ie=UTF8&psc=1 Filtros HEPA - Voce tem muitas opcoes aqui. Talvez voce encontre os mais baratos em sua loja porque os robos caseiros estao se tornando muito populares e essa e uma boa direcao para nos. Eles devem ser padrao "iRobot Roomba 800". https://www.amazon.co.uk/gp/product/B07JLKSNFL/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1 A instalacao comeca com a montagem das pastilhas roscadas de latao M3x5x5 ou M3x5x6 nos orificios do soprador. Este e o ponto critico na montagem do todo. Toda a carcaca repousa sobre essas insercoes em ambos os lados. Siga a ordem nas fotos. Quando se trata de impressao, nao ha requisitos especiais. Faca isso de acordo com suas configuracoes favoritas. Usei 15% de preenchimento, camada de 0,2 mm, 3 paredes e velocidade de 80 mm/s como padrao no meu projeto "Kossel com esteroides". E nenhum suporte. A entrada de ar frontal nao e essencial, mas pelo menos forma parcialmente o ar que entra. Devido a resistencia dos filtros, parte do ar e refletida no ventilador e circula na frente da entrada. Usei este anel para aumentar a eficiencia do filtro em alguns %. Eu ainda tinha espaco para isso, e voce faz o que achar melhor. O mesmo se aplica a espiral colada ao ventilador do ventilador. Esta e provavelmente uma lembranca da minha juventude, quando vi motores de avioes de passageiros com essas tintas ... Hahaha ... Uma nota final - eu estava fazendo medicoes subjetivas. Depois de colocar o filtro, nao sinto cheiro de ABS, TPU, madeira, ASA ou PLA 3D Fila. Nada, mas em 100% de execucao. Isso ja mostra algo. Na minha opiniao, e melhor verificar a eficacia quando voce retornar a sala com a impressora depois de algum tempo. Portanto, 1.700 rpm e padrao nesta configuracao. O moinho de vento esta entao zumbindo levemente. Voce tambem pode adicionar um retardador que da Noctua como plugue adicional (BTW, este e apenas um resistor de 100 Ohm em conexao serial.) para silenciar o ventilador para cerca de 1400 rp / m. Na maioria das vezes, funciona o suficiente para mim. Mas entao a eficiencia do filtro cai para 90%. E o barulho ao nivel "Quase nao consigo ouvir nada". Tenha uma boa impressao;) Cichy i wydajny wentylator Noctua NF-P12 redux-1700 PWM - Masz tutaj duży wybor.

Baixar

O modelo 3D intitulado "Filtro de ar ativo interno" é uma solução prática e eficiente para melhorar a qualidade do ar em ambientes onde estão sendo utilizadas impressoras 3D. Sua concepção se baseia na combinação de componentes acessíveis e de alto desempenho, visando reduzir a exposição a vapores e odores desagradáveis emitidos durante o processo de impressão.

### Componentes do Filtro:

1. **Ventilador**: O modelo utiliza o ventilador Noctua NF-P12 redux-1700 PWM, conhecido por seu funcionamento silencioso e efetivo. Ele é fundamental para a movimentação do ar através do filtro.
- **Link**: [Noctua NF-P12 redux-1700 PWM](https://www.amazon.co.uk/gp/product/B07CG2PGY6)

2. **Filtros de Carvão Ativado**: São escolhidos por sua capacidade de capturar poluentes e odores. A seleção do filtro é feita com base na durabilidade e na compatibilidade com o design do filtro, garantindo eficiência após o corte.
- **Link**: [Filtros de Carvão Ativado](https://www.amazon.co.uk/gp/product/B07K9MN4QZ)

3. **Filtros HEPA**: Esses filtros são utilizados para capturar partículas menores e são amplamente disponíveis devido à popularidade crescentes de robôs domésticos. O modelo específico mencionado é compatível com o padrão "iRobot Roomba 800".
- **Link**: [Filtros HEPA](https://www.amazon.co.uk/gp/product/B07JLKSNFL)

### Montagem e Impressão:

O autor detalha que a montagem do filtro deve começar pela instalação das pastilhas roscadas de latão M3 nos orifícios do ventilador, considerada uma etapa crucial. A montagem deve seguir a ordem das fotos para garantir a correta instalação de todas as partes.

#### Configurações de Impressão:
- Preenchimento: 15%
- Altura da Camada: 0,2 mm
- Paredes: 3
- Velocidade de Impressão: 80 mm/s
- Sem suporte necessário para esta peça.

### Eficiência e Operação:

O autor menciona que a entrada de ar frontal não é essencial, mas ajuda a direcionar o fluxo de ar, o que pode aumentar a eficiência do sistema. Após a instalação do filtro, o autor relata uma significativa redução nos odores de materiais como ABS, TPU e PLA, indicando que o filtro é eficiente em sua função.

Adicionalmente, ele fornece informações sobre o ruído gerado, que é de aproximadamente 1.700 rpm, mas que pode ser reduzido para 1.400 rpm com um resistor de 100 Ohm, se o usuário preferir um ambiente ainda mais silencioso. A eficiência do filtro, no entanto, cai para cerca de 90% com esta modificação.

### Conclusão:

Esse modelo 3D para um "Filtro de ar ativo interno" mostra-se uma solução prática e eficaz para manter a qualidade do ar em áreas de impressão 3D, ajudando a proporcionar um ambiente mais saudável. Com componentes de fácil acesso e uma montagem relativamente simples, ele promete atender tanto usuários iniciantes quanto aqueles mais experientes na impressão 3D.
