Filtro de ar Anycubic Photon Contenção de VOC com cartucho 3M 6001

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Filtro de ar Anycubic Photon Contenção de VOC com cartucho 3M 6001

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Filtro de ar Anycubic Photon Contenção de VOC com cartucho 3M 6001 foi projetado para Impressora 3D. TL;DR: Imprima os dois primeiros arquivos da lista e um dos quatro designs de placa traseira. Instale-os. Compre um filtro 3M 6001. Instale-o. Opcionalmente, imprima o ultimo .stl e troque o ventilador da area de impressao padrao por um soprador 5015. Opcionalmente, baixe e imprima o arquivo gcode para que seu Photon funcione apenas com o ventilador da area de impressao durante uma impressao ativa. Motivacao: O Anycubic Photon original possui um ventilador da area de impressao que exaure o ar atraves de um "filtro de carbono" muito ineficaz, quase inexistente. Isso faz com que vapores nocivos de resinas UV sejam liberados no ambiente. Este dispositivo tem como objetivo diminuir o conteudo de compostos organicos volateis (COV) do ar exaurido, passando-o por um cartucho de respirador de vapor organico 3M 6001 padrao. Alem do cartucho, esta modificacao consiste em tres partes de facil instalacao (quatro se voce tambem quiser trocar o ventilador padrao por um ventilador radial 5050): 1. A primeira parte e a principal "inovacao" em comparacao com outras solucoes que encontrei e o duto de ar que se encaixa ao redor do lado de saida do "filtro de carbono" padrao, capturando o ar que sai da area de impressao e excluindo-o do fundo da impressora. 2. A segunda parte e um adaptador de baioneta que se conecta a um cartucho de respirador de vapor organico 3M 6001 padrao. Esse conjunto pode entao ser anexado a extremidade saliente do duto de ar (parte 1 acima). Esses filtros sao onipresentes e baratos. Eu os encontrei por cerca de US$ 6 cada online. Eles costumam ser vendidos em pacotes de 2, ja que o respirador para o qual sao projetados requer dois filtros. 3. A parte final e uma placa traseira personalizada que possui um corte para o duto de exaustao. Existem quatro versoes da placa traseira: uma com furos de ventilacao hexagonais simples, uma com furos de ventilacao do logotipo "Photonster" e, para aqueles que usam a interface modificada que permite a capacidade de rede, ha mais duas versoes que adicionam um corte para um conector Ethernet tipo keystone (tambem pode ser usado apenas para passar um cabo Ethernet comum para a placa-mae). 4. Opcional: Alguns sugeriram que um ventilador mais potente, empurrando mais ar atraves do filtro, ofereceria melhor desempenho. Estou testando isso e adicionei uma cobertura que adapta um ventilador radial 5015 ao local padrao dentro da area de impressao. Ventiladores de soprador sao capazes de trabalhar sob pressoes estaticas muito mais altas do que os convencionais, o que e necessario para forcar mais ar atraves do filtro. Veja as fotos. Atualizacao: As "orelhas" de montagem do ventilador foram reforcadas consideravelmente com base no feedback. Montagem: Remova a placa traseira padrao, encaixe o duto de ar no "filtro de carbono" montado na parte inferior da area de impressao, instale a nova placa traseira, instale o adaptador de baioneta no filtro VOC 3M 6001 (observe que ele so encaixa de uma maneira - uma das chaves e menor que as outras duas) e encaixe a montagem do filtro no duto de ar. Agora, seu ventilador da area de impressao esta exaurindo quase todo o ar atraves do filtro de VOC. Veja as fotos para dicas de montagem. Notas: - Eu percebi que so preciso do filtro ao imprimir. Desligar o ventilador com o gcode M8030 T funciona bem o resto do tempo. Eu fiz o upload do FanControl.gcode para definir o comportamento padrao no seu Photon, de modo que ele so funcione com o ventilador da area de impressao quando houver uma impressao ativa. Caso contrario, ele ficara desligado. - Imprimi isso com sucesso no Photon e tambem no FDM. Eu sugeriria fazer pelo menos a placa traseira em FDM, se voce tiver a opcao. E muito mais facil imprimir plana, mas e grande demais para fazer isso no Photon. - Como mencionado, a placa traseira foi a parte mais dificil de imprimir no Photon. Inclui a versao com a marca Photonsters, versao Ethernet (o que eu imprimi) com suportes, e tambem como um arquivo .photon (basta ter certeza de ajustar sua exposicao para a resina que voce esta usando). Tenha cuidado, pois em resina tende a deformar se voce nao tiver cuidado ao cura-la/aquece-la uniformemente durante o pos-processamento. - Eu projetei as folgas para minhas impressoras FDM e, quando imprimi os arquivos no Photon, precisei colocar um pouco de fita adesiva nos joints para obter um encaixe apertado, e tambem para selar ao redor da junta do filtro/baioneta. - As partes do duto e do adaptador de baioneta podem ser impressas na orientacao fornecida nos STLs, tanto no FDM quanto no Photon. O adaptador de baioneta pode exigir uma borda no FDM. Isencao de responsabilidade: Nao faco nenhuma alegacao de que isso elimina vapores nocivos. No entanto, e uma modificacao facil e e uma grande melhoria em termos de reducao de cheiros desagradaveis. Alguns, em vez disso, removeram ou desativaram o ventilador dentro da area de impressao na tentativa de parar a propagacao de vapores. Eu fiz a modificacao sem ventilador em uma das minhas impressoras e ainda ha vapores significativos emanando da impressora durante impressoes mais longas. Disseram-me que, para essa modificacao funcionar, voce precisa realmente remover o ventilador e vedar o buraco com uma tampa. Eu nao fiz a tampa. Esta solucao funciona bem para mim. Seus resultados podem variar.

Baixar

O modelo 3D intitulado "Filtro de ar Anycubic Photon - Contenção de VOC com cartucho 3M 6001" é uma modificação projetada para melhorar a ventilação e a segurança ambiental ao utilizar impressoras 3D, especialmente as que utilizam resinas UV. Este projeto visa reduzir a liberação de compostos orgânicos voláteis (COV) durante a impressão, substituindo o ineficaz filtro de carbono original da impressora por um filtro de maior eficácia, o 3M 6001.

### Principais Componentes do Modelo

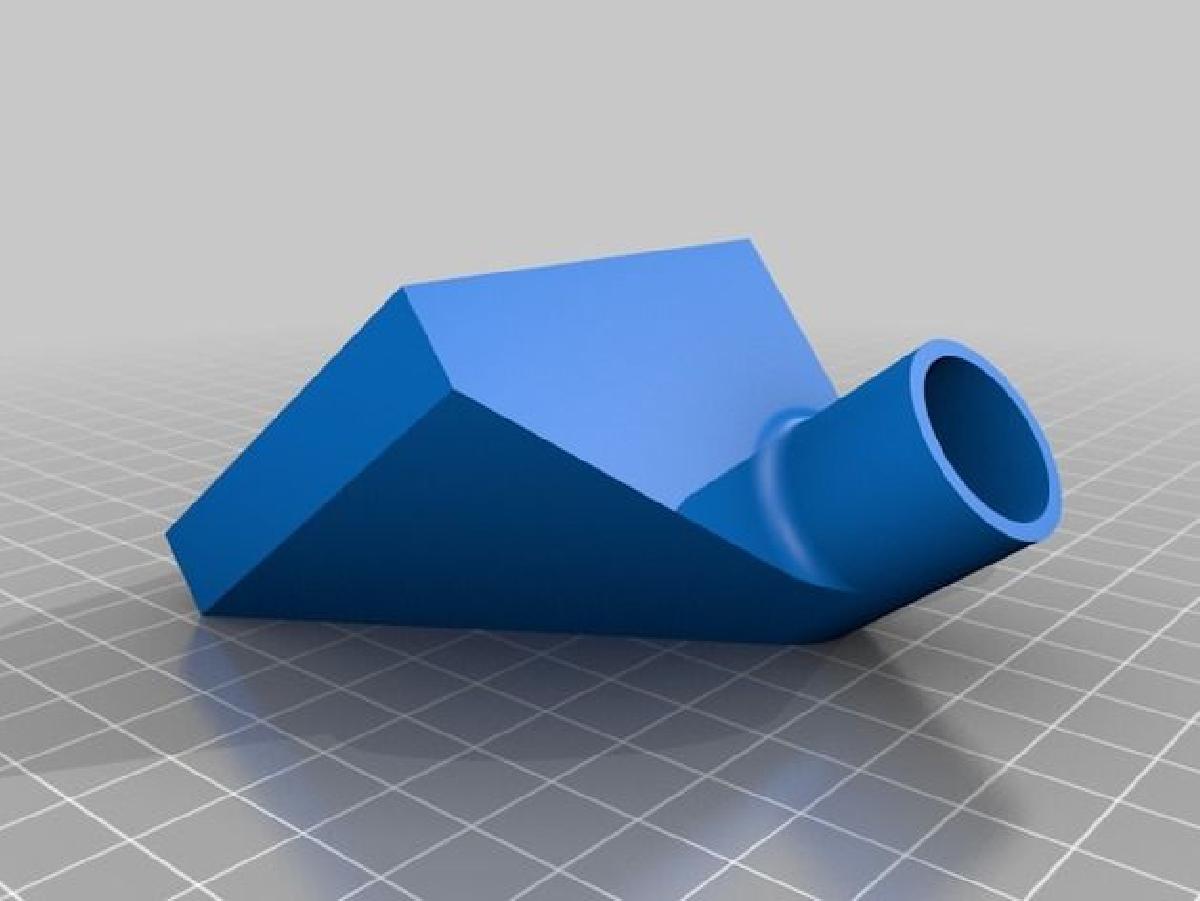

1. **Duto de Ar**: A parte central do design é um duto que se conecta ao módulo de exaustão da impressora, permitindo que o ar da área de impressão seja direcionado através do novo filtro. Isso potencializa a captura de vapores nocivos, melhorando a eficiência da ventilação.

2. **Adaptador de Baioneta**: Este componente conecta o cartucho do filtro de ar 3M 6001 ao duto. O cartucho é amplamente disponível e acessível, proporcionando uma solução prática e econômica para quem deseja melhorar a qualidade do ar durante as impressões.

3. **Placa Traseira Personalizada**: A modificação inclui uma placa traseira que acomoda o duto de ar. Existem diferentes designs para essa peça, variando em estilo e funcionalidades, como cortes para conectores Ethernet, permitindo integrar a impressora a uma rede, caso desejado.

4. **Ventilador Adicional (Opcional)**: Para otimizar ainda mais a eficiência do sistema, o autor sugere a utilização de um ventilador radial 5015, que pode forçar mais ar através do filtro, minimizando a circulação de vapores no ambiente.

### Montagem e Utilização

A instalação do modelo envolve:

- Remover a placa traseira original da impressora.
- Conectar o duto de ar ao filtro de carbono existente.
- Instalar a nova placa traseira que se adapta ao duto.
- Anexar o adaptador ao filtro 3M e integrá-lo ao sistema.

Embora a implementação do filtro seja recomendada apenas durante processos de impressão, o modelo também sugere configurar o ventilador da impressora para desligar quando não estiver em uso, economizando energia e reduzindo o ruído.

### Considerações Finais

O autor do modelo ressalta que, apesar da modificação melhorar a situação em termos de odor e possíveis vapores, não se pode garantir a eliminação total de vapores nocivos. A eficácia da solução pode variar dependendo de muitos fatores, como a resina utilizada e a duração da impressão. Portanto, recomenda-se sempre o uso de equipamentos de proteção, como máscaras adequadas, ao operar impressoras de resina.

Esta modificação é um ótimo exemplo da comunidade maker em ação, buscando soluções práticas para problemas comuns, ampliando a segurança e a usabilidade das impressoras 3D de forma acessível e eficaz.
