Sobre o objeto 3D Filtro de Agua Gravity Coupler do Concurso da Paz

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

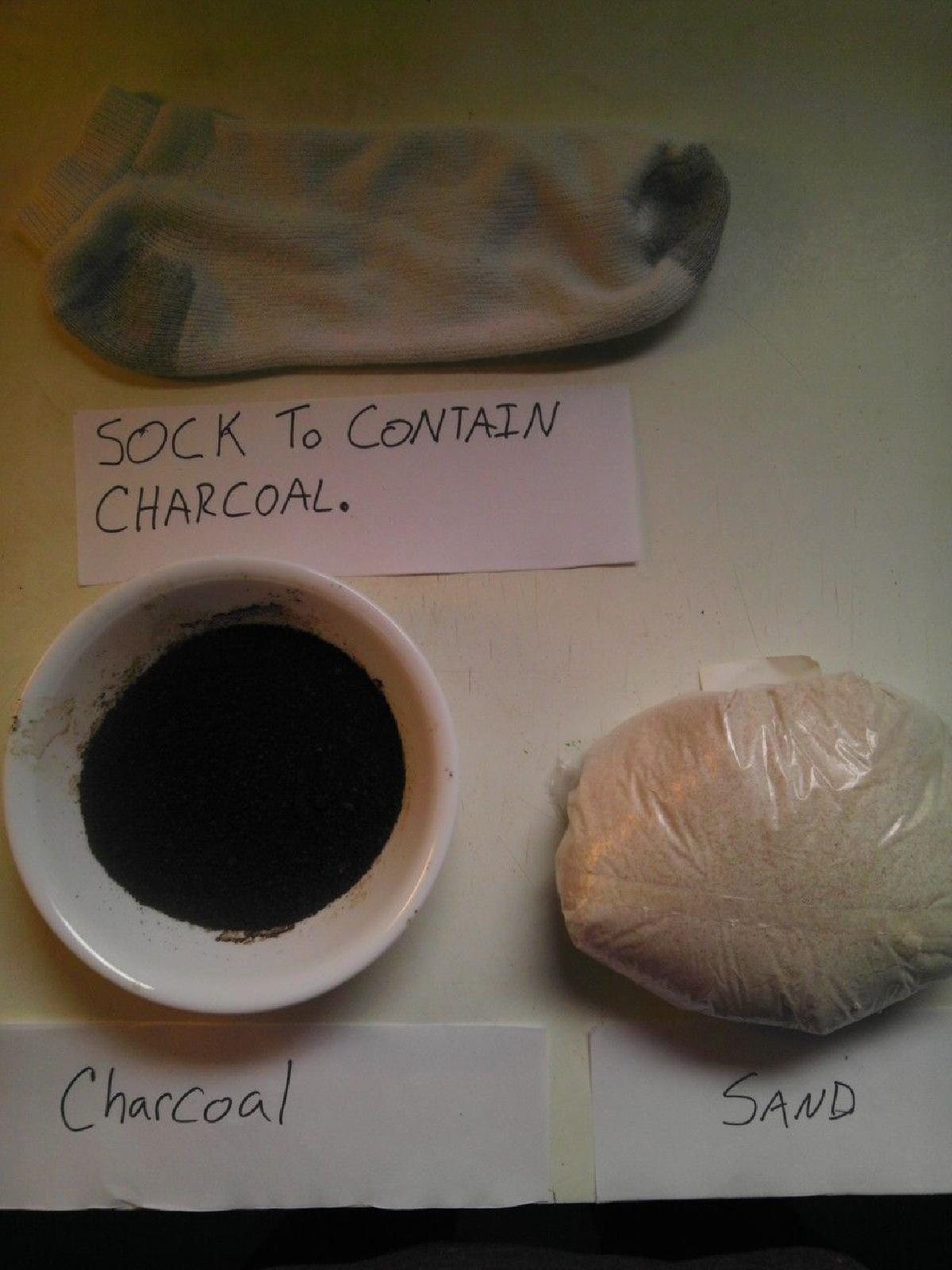

Filtro de Agua Gravity Coupler do Concurso da Paz foi projetado para Impressora 3D. alguem esta desesperado por agua potavel limpa e segura a baixo custo ou sem custo. Com areia esterilizada, carvao, garrafas de refrigerante e um acoplador voce pode fazer agua potavel. Este e um dispositivo que permite usar duas garrafas de bebidas usadas como um filtro de agua por gravidade. O acoplador resolve o problema de vazamento entre a conexao de duas garrafas quando uma garrafa esta acoplada de cabeca para baixo, e em cima de uma segunda garrafa. Um selo a prova dagua e necessario. A vedacao contra vazamentos e realizada com a adicao de uma superficie simples em angulo (cunha) localizada no meio do acoplador. A borda da garrafa se comprime na cunha e forma um selo a prova dagua. edicao: 9/3/13 atualizacao adicionada Fechamento PCO1881. Este design tenta atenderaos padroes ISBT, Acabamento nº PCO-1881-0. Esta e a rosca de garrafa de refrigerante mais amplamente utilizada. Inclui um Tampao de Armazenamento para selar o acoplador. Dentro do tampao ha um pequeno bolso com um sulco para um anel O de 1 mm. Vou adicionar a tampa quando estiver pronta. Posso mudar o anel de armazenamento e eliminar o anel O em favor de um encaixe de pressao. Adicionei um pequeno garfo de comer na extremidade do Anel de Transporte de Armazenamento. O garfo se armazena dentro do pescoco da garrafa de refrigerante. Colher e faca virao a seguir. Vou redesenhar esses itens para melhorar a funcionalidade, a facilidade de impressao e a robustez. Adicionar dispositivos utilitarios simples ao acoplador do filtro de agua por gravidade tornara o acoplador mais valioso para o usuario. Sendo de mais valor, sera armazenado em um local mais memoravel, e em tempos de desastre sua localizacao sera mais facilmente lembrada. Ha um pequeno laco de cordao que permite prendera garrafa ao acoplador para que voce nao a perca. O laco de cordao tambem e util como um chaveiro, e seu pequeno tamanho facilita carrega-lo sempre com voce. O exterior e estriado para permitir que maos molhadas e macias obtenham uma pegada firme no acoplador. A peca e projetada para impressao 3D com uma extremidade arredondada e a outra extremidade plana. Uma area plana e naturalmente formada na parede externa do fechamento para fornecer espaco para o cordao. A area plana pode ser usada para identificacao. Pode ser marcada com uma caneta, um gravador ou com a ponta de uma pistola de solda. O acoplador e impresso em uma cor brilhante como amarelo ou laranja para que seja facil de encontrar se cair. Eu imagino o filtro de agua por gravidade sendo usado sem supervisao. A filtracao de agua sem supervisao requer um acoplador confiavel e robusto para evitar vazamentos. Um acoplador rosqueado foi escolhido em vez de opcoes concorrentes, como um plugue interno, porque nao se desmancha. Um plugue de parede reta inserido no diametro interno da abertura da garrafa seria uma conexao precaria. Isso se deve ao acabamento do pescoco da garrafa ser um afunilamento reverso. Um acoplador de plugue de parede reta tenderia a sair ao longo do tempo, o que causaria o derramamento de um recurso valioso. Um tubo colocado sobre o diametro externo das roscas da garrafa provavelmente vazaria imediatamente. Um acoplador rosqueado fornece uma conexao confiavel a prova de vazamentos e um meio de fixacao universalmente compreendido (uma rosca de garrafa plastica). Pode ser possivel fazer uma fundicao a frio (resina de fundicao plastica) do acoplador para uma producao de tamanho moderado. Se houver interesse nisso, posso modificar a rosca interna e o exterior para ter um angulo que ajude a soltar uma peca fundida a frio de um molde. Os designs devem avancar, direta ou indiretamente, a seguranca, o bem-estar e o desempenho de todas as pessoas O filtro de agua por gravidade promove seguranca e bem-estar quando usado como um filtro de agua de emergencia em uma area de desastre. Ter um suprimento de agua sanitizada promove a paz ao remover o medo de nao ter uma fonte de agua potavel. Instrucoes:Coletar duas garrafas de refrigerante.Cortar o fundo de uma das garrafas.Conectar as duas garrafas juntas com o acoplador.Encher a garrafa superior ate a metade com carvao.Encher a metade restante com areia.Colocar um pedaco de pano sobre a areia para agir como um pre-filtro.Despejar agua e esperar que filtre. Para preparar a areia:Assar a areia em um forno a 250 F, por 3 horas. Para preparar o carvao:Colocar o carvao em uma meia e bater ate virar po.Voce quer que a agua flua pelo carvao, nao ao redor dele. Em areas de desastre, instrucoes poderiam ser postadas em locais-chave e transmitidas pelo radio sobre como fazer um filtro de agua por gravidade. Deixei o design aberto devido as variadas roscas de garrafa que estao disponiveis. Incluirei dois dos estilos de fechamento de garrafa mais populares, o PCO1881 e o PCO1810. A rosca que desenhei atualmente foi medida a partir de uma garrafa comum, mas pode nao se encaixar em todos os estilos de roscas. Planejo investigar se consigo integrar multiplas formas de rosca em um unico perfil de rosca generico. Edicao:Apos revisar meu design original (Gravity_Water_Filter_Coupler_v1.stl) em relacao ao fechamento PCO1881 (rosca), descobri que o comprimento do pescoco da garrafa, em comparacao com a profundidade da superficie de vedacao dentro do fechamento, deixa pouco espaco para apertar demais. O comprimento total precisa ser encurtado para fornecer espaco. Forneci um novo desenho que segue o padrao PCO1881. Estou excluindo meu desenho original para evitar confusao. Link para desenhos CAD (.pdf) do fechamento da tampa da garrafa: PCO1881http://imajeenyus.com/mechanical/20120508_bottle_top_threads/28mm-ISBT-PCO-1881-Finish-3784253-17.pdf PCO1810http://imajeenyus.com/mechanical/20120508_bottle_top_threads/pco1810.pdf Atribuicao:Existem milhares de referencias a filtros de agua por gravidade.Nao tenho certeza da fonte original dessa ideia. Gostaria do seu feedback para melhorar ainda mais o design do acoplador. Por exemplo, devo adicionar um ressalto elevado ao centro do acoplador? Um ressalto elevado permitiria criar uma conexao em 3 vias. Imprima o acoplador e monte-o em diferentes garrafas, e me diga o que voce descobrir. Por favor, envie-me uma mensagem privada (PM) se achar que isso sera uma distracao na area de comentarios..Obrigado!!!
