Sobre o objeto 3D Filament Box Caixa para Filamento Canister

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

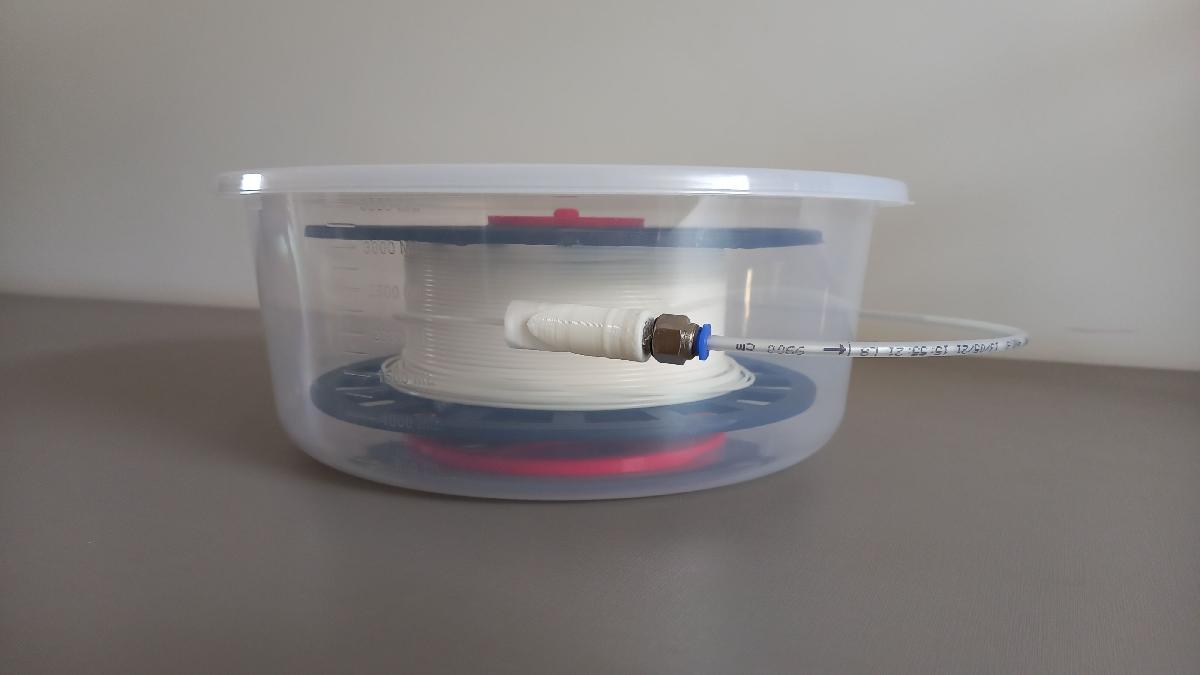

Filament Box Caixa para Filamento Canister foi projetado para Impressora 3D. Como so encontrei caixas para filamentos com o carretel em pe, usando varios rolamentos e uma caixa de cereal cara e dificil de encontrar no Brasil. Entao resolvi buscar uma solucao barata e viavel para nos. Colocar o carretel deitado, numa vasilha de plastico barata e facil de encontrar. De quebra so usa 1 rolamento muito barato tambem. Eu usei rolamentos velhos que o meu filho tirou do skate dele. Imprima uma peca de cada, porem a arruela do carretel tem que imprimir duas. 10% de infil em tudo, exceto no pino que e melhor colocar 30% pois e a unica peca que sofre esforco e como e pequena nao vai alterar muito nem o tempo nem o consumo de material. O pino tambem e a unica peca que precisa de suporte. Use Brim no pino, na saida do canister e na trava. PLA 3D Fila e forte o suficiente para este projeto. As medidas do rolamento sao: 22x8x7 Como passaram por aqui 2 tamanhos de carretel de filamento, disponibilizo 2 tamanhos de arruelas para prendero carretel no pino. Para rosquear o conector pneumatico na saida do canister eu passei um macho M4. Se voce nao tiver o macho, passa uma broca 4mm e cola o conector. A mangueira pode ser a comum para ar comprimido de 4mm. Nao precisa ser de teflon.

Baixar

O arquivo "Filament Box - Caixa para Filamento - Canister" é um projeto inovador e prático para armazenar carretéis de filamento de impressoras 3D. A ideia central do projeto é fornecer uma solução econômica e eficiente para usuários que enfrentam dificuldades em encontrar caixas adequadas para filamentos, especialmente no Brasil, onde as opções disponíveis podem ser limitadas e caras.

### Características do Projeto

1. **Design Horizontal**: O projeto propõe o armazenamento do carretel na horizontal, ao contrário do que é comumente encontrado no mercado. Essa abordagem permite o uso de uma vasilha de plástico comum, facilmente acessível e barata.

2. **Uso de Rolamentos**: O design envolve a utilização de apenas um rolamento, o que simplifica a montagem e reduz os custos. O autor menciona que utilizou rolamentos reciclados de um skate, o que também contribui para a sustentabilidade da ideia.

3. **Impressão 3D**:
- É recomendável imprimir uma peça de cada, exceto a arruela do carretel, que deve ser impressa em duas unidades.
- As instruções sugerem uma infusão de 10% para a maioria das peças, enquanto o pino deve ter 30% de infil para garantir a resistência, já que é a única peça que suportará esforços significativos.
- O pino também precisa de suportes durante a impressão, e recomenda-se o uso de brim nas áreas que exigem aderência, como a saída do canister e a trava.

4. **Compatibilidade de Materiais**: O autor afirma que o PLA (ácido polilático) é um material suficientemente forte para este projeto, ideal para quem está iniciando na impressão 3D e deseja uma solução rápida.

5. **Conectores Pneumáticos**: Para a saída do canister, o autor previu a inclusão de um conector pneumático, sugerindo o uso de uma rosca M4. Para aqueles que não têm a ferramenta adequada, a alternativa é usar uma broca de 4 mm e colar o conector.

6. **Mangueiras**: O projeto utiliza mangueiras comuns de ar comprimido de 4 mm, simplificando ainda mais a implementação e eliminando a necessidade de materiais mais caros, como mangueiras de teflon.

### Conclusão

O "Filament Box" representa uma solução prática e inteligente para armazenar filamentos de impressoras 3D, proporcionando uma alternativa viável que combina economia e eficiência. A abordagem do autor em reutilizar materiais e facilitar a impressão torna este projeto bastante acessível, especialmente para aqueles que estão começando no mundo da impressão 3D. Além disso, a clara documentação das etapas e especificações ajuda tanto novatos quanto experientes a reproduzirem o projeto facilmente.
