Sobre o objeto 3D Ferramentas de manutencao de cubos DT Swiss

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

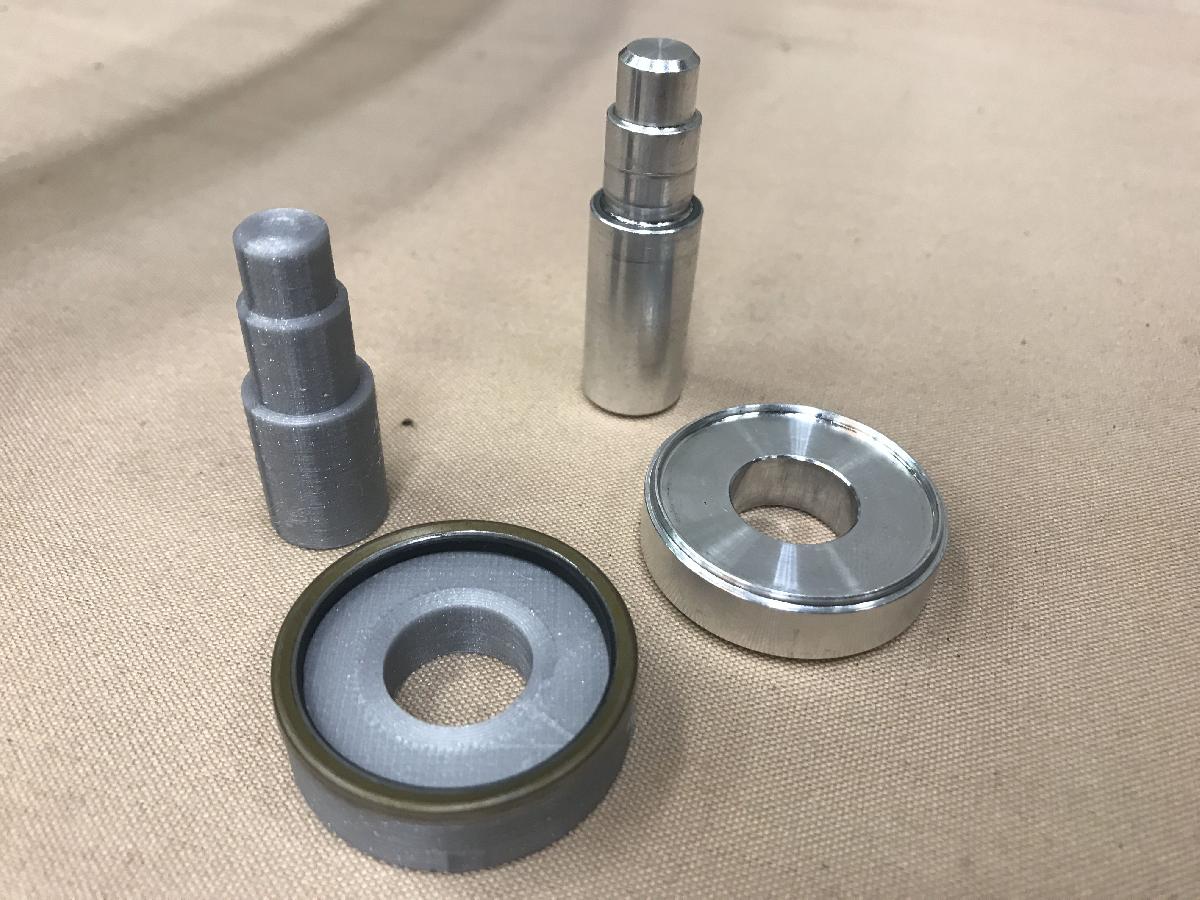

Ferramentas de manutencao de cubos DT Swiss foi projetado para Impressora 3D. Outra coisa inspirada pelos meus recentes seminarios de treinamento em mecanica de bicicletas organizados pela associacao de mecanicos profissionais de bicicletas. (PBMA)A DT Swiss nos mostrou como manter seus incriveis cubos, e varias das ferramentas que usamos pareciam ser completamente impressas, entao eu desenhei, imprimi quando cheguei em casa, trouxe e testei no dia seguinte. Elas funcionaram perfeitamente!A unica ferramenta que nao pode ser impressaNa foto das ferramentas de manutencao originais da DT Swiss, todas as pecas de aluminio prateadas podem ser impressas. A unica ferramenta preta e uma ferramenta de aco que e usada para remover o anel de acionamento do corpo do cubo traseiro, e esta e feita de aco endurecido. Ela e montada em um grampo forte em um banco pesado e pode exigir ate tres pessoas girando a roda para soltar o anel. Nos disseram que se a ferramenta nao estiver presa no grampo corretamente, pode quebrar devido as tensoes aplicadas a ela. Considerando que uma ferramenta de aco endurecido poderia quebrar nessa situacao, eu nem me preocupei em tentar fazer uma que pudesse ser impressa em 3D. Esta ferramenta pode ser comprada no Amazon ou na Worldwide Cyclery, assim como em qualquer loja que tenha pecas da DT Swiss. Ela so e necessaria se voce precisar substituir o rolamento pressionado na carcaca do cubo do lado de acionamento, que fica atras do anel, mas tambem e a unica maneira de retirar esse rolamento sem danifica-lo ou danificar o cubo.Existem quatro ferramentas aqui:Protetor de eixoEste e inserido na extremidade do eixo passante no cubo traseiro e e usado para bater e remover o rolamento do lado nao acionado. Isso evita que o martelo danifique ou deforme o fino eixo de aluminio.Extrator de vedacaoHa uma vedacao fina que se ajusta entre o corpo do freehub e o anel de acionamento. Quando o anel de acionamento e desrosqueado (veja acima), ele empurra essa vedacao para fora, mas para reinstala-la, voce precisa desta ferramenta. A borda fina segura a vedacao e pressiona contra a carcaca de metal para que nao danifique a borda de borracha da vedacao. Voce pode ver a vedacao instalada nesta ferramenta na primeira foto.Prensa 6802Esta e uma prensa de rolamento bastante generica para rolamentos 6802. As superficies planas sao para monta-la facilmente em um grampo.Prensa 6902Igual a acima, use a que seu cubo exigir. Voce provavelmente precisara de duas.

Baixar

O modelo 3D intitulado "Ferramentas de manutenção de cubos DT Swiss" representa uma contribuição significativa para a mecânica de bicicletas, especialmente voltada para biciclétas que utilizam cubos da marca DT Swiss. O autor, inspirado por seminários de treinamento, conseguiu identificar ferramentas que poderiam ser digitalizadas e impressas em 3D para facilitar a manutenção desses componentes.

### Descrição do Arquivo

O arquivo contém modelos 3D de quatro ferramentas projetadas especificamente para manter e reparar cubos do tipo DT Swiss. As ferramentas imprimíveis são:

1. **Protetor de Eixo**: Essa ferramenta é inserida na extremidade do eixo passante no cubo traseiro e é usada para retirar o rolamento do lado não acionante. Ela evita danos ao fino eixo de alumínio durante o processo de remoção.

2. **Extrator de Selo**: Utilizado para reinstalar um selo fino que se encontra entre o corpo do freehub e o anel de acionamento. Após a remoção do anel, este extrator ajuda a reinstalar o selo sem danificá-lo, mantendo a integridade do material de borracha.

3. **Prensa 6802**: Trata-se de uma prensa genérica para rolamentos 6802, projetada para facilitar a instalação e remoção de rolamentos, garantindo que as superfícies planas sejam compatíveis com um cilindro.

4. **Prensa 6902**: Similar à prensa 6802, mas projetada para um tipo específico de rolamento. Muitas vezes, serão necessárias duas dessas prensas, dependendo do cubo utilizado.

### Limitação do Modelo

É importante observar que, entre as ferramentas que o autor desenvolveu, apenas uma não pode ser impressa em 3D: a ferramenta de aço endurecido utilizada para remover o anel de acionamento do corpo do cubo traseiro. Esta ferramenta é crítica, pois requer uma montagem sólida em um grampo e pode exigir força considerável para ser operada. Devido ao risco de quebrar, o autor optou por não criar uma versão impressa dessa ferramenta.

### Conclusão

Esse modelo 3D é um ótimo exemplo de como a impressão 3D pode ser aplicada no mundo da mecânica de bicicletas, oferecendo soluções práticas e acessíveis para mecânicos e ciclistas entusiastas. As ferramentas projetadas são funcionais, acessíveis e podem ser produzidas por quem possui uma impressora 3D, facilitando a manutenção de cubos DT Swiss em casa. Para a única ferramenta não impressível, o autor recomenda fontes confiáveis de compra, garantindo que os usuários tenham acesso a todas as ferramentas necessárias para realizar as manutenções de maneira adequada e segura.
