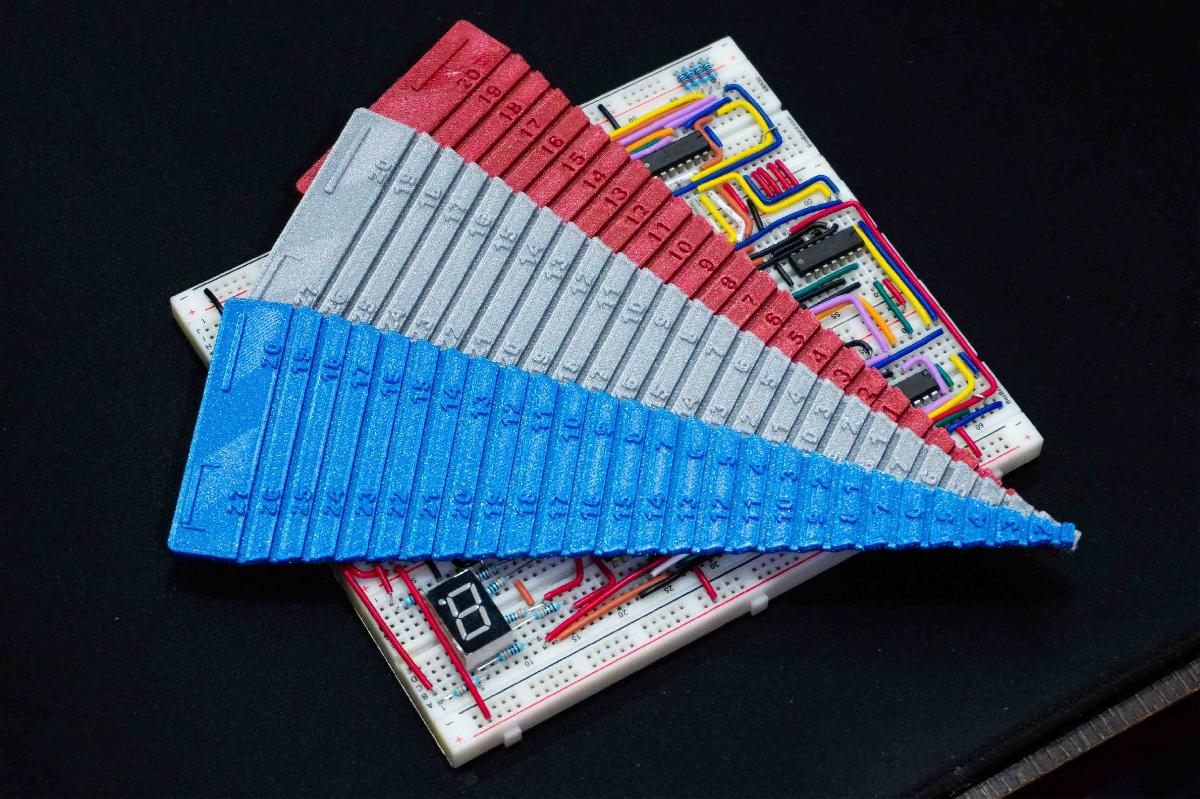

Sobre o objeto 3D Ferramenta Protoboard Jumper

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Ferramenta Protoboard Jumper foi projetado para Impressora 3D. Ola! Este artigo esta escrito em ingles (EN) e espanhol (ES), escolha o idioma que voce entende melhor.(EN): Esta ferramenta possibilita fabricar jumpers para protoboard de forma rapida e precisa.Por exemplo, para fazer um jumper de 10 nos de distancia, voce pega um fio de 22AWG, em seguida, procura o numero 10 na coluna da direita e o corta.Entao, voce deve procurar o mesmo numero na coluna da esquerda, que esta centralizado na template, e faz uma marca em cada extremidade, que usaremos como guia para remover a cobertura com um decapador de fios.Por fim, os fios sao dobrados e o jumper esta pronto!No meu canal do YouTube ha um video onde voce pode ver como a ferramenta funciona:(ES): Esta herramienta permite fabricar jumpers para protoboard de forma rapida y precisa.Por ejemplo, para fabricar un jumper de 10 nodos de protoboard de distancia, se toma un cable de calibre 22AWG, luego buscan el numero 10 en la columna derecha, y se corta.Luego, deben buscar el mismo numero en la columna izquierda, se centra en la plantilla, y se hace una marca a cada extremo, que luego usaremos de guia para quitar el recubrimiento con un pelacables.Por ultimo, se doblan los alambres, y el jumper esta listo.En mi canal de YouTube se encuentra un video donde pueden ver el funcionamiento de la herramienta.

Baixar

O arquivo intitulado "Ferramenta Protoboard Jumper" é um modelo 3D projetado para facilitar a fabricação de jumpers para protoboards de maneira rápida e precisa. A ferramenta se destina a ajudar eletricistas, engenheiros e entusiastas da eletrônica a criar conexões eficientes com fios, minimizando o tempo e o esforço necessários para montar circuitos.

### Descrição do Funcionamento

Ao utilizar a ferramenta, o usuário pode seguir um processo simples:

1. **Escolha do Fio**: Para fabricar um jumper de 10 nós de distância, você deve primeiro selecionar um fio do tipo 22AWG (o que significa que o fio tem um diâmetro específico).

2. **Corte**: Utilize a ferramenta para encontrar o número correspondente ao tamanho desejado (neste caso, 10) na coluna direita do molde. Em seguida, corte o fio no comprimento adequado.

3. **Marcação**: O próximo passo é localizar o mesmo número na coluna esquerda do molde. Centralize o fio no molde e faça uma marcação em cada extremidade. Estas marcas servirão como guias para remover a cobertura do fio na próxima etapa.

4. **Descascamento**: Usando um descascador de fios, remova a cobertura do fio de acordo com as marcações feitas.

5. **Dobra dos Fios**: Por fim, dobre os fios conforme necessário e o jumper estará pronto para uso!

### Recursos Adicionais

O autor do modelo 3D também disponibiliza um vídeo em seu canal do YouTube, onde demonstra como a ferramenta funciona na prática, permitindo que os usuários visualizem todo o processo de montagem e utilização da ferramenta de forma mais clara.

### Idiomas Disponíveis

A descrição do arquivo foi elaborada em inglês e espanhol, tornando-o acessível a uma ampla gama de usuários que falam esses idiomas. Isso demonstra a intenção do autor em alcançar um público diversificado no campo da eletrônica.

### Conclusão

O modelo "Ferramenta Protoboard Jumper" representa um avanço prático para todos que trabalham com protoboards, permitindo a criação rápida e precisa de jumpers. Com este design 3D, a ferramenta se torna não apenas funcional, mas também um recurso educacional importante para aqueles que desejam aprimorar suas habilidades em eletrônica.
