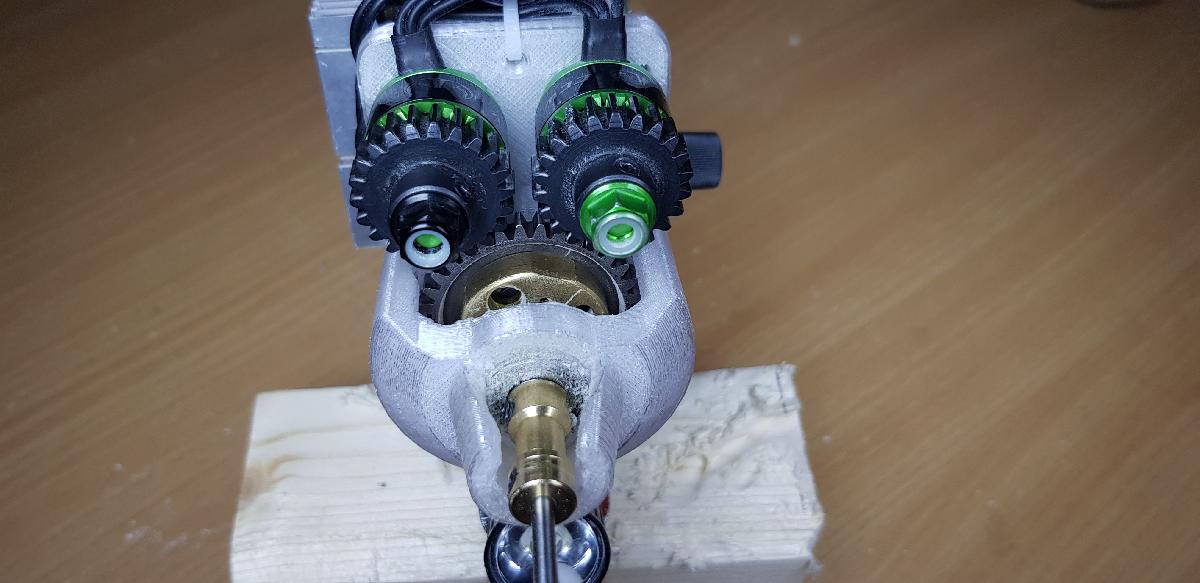

Ferramenta Dremel portatil

Ferramentas manuais

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Ferramenta Dremel portatil

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Ferramenta Dremel portatil foi projetado para Impressora 3D. FERRAMENTA DREMEL PORTATIL!Configuracao muito simples: 2 motores -> 2 ESC (controlador de velocidade) -> LED de bateria(6volt) & Servo tester -> conversor de tensao de reducao (definido para 6V) -> ESCs de bateriaconectados ao servo tester Engrenagem principal: Mod1 36TEngrenagens do motor: Mod1 21TRolamentos: 2x 625-2RSEixo: 5mm Acoplador de eixo 5mm a 3mm - se voce quiser usar a maioria dos bits dremelO acoplador do eixo tem um pouco de oscilacao, ate agora funciona bem, mas nao posso entrar em rotacao total porque oscila muito. Se alguem tiver uma ideia melhor para montar a broca no eixo, por favor me avise.Video

Baixar

O arquivo 3D intitulado "Ferramenta Dremel portátil" é um projeto interessante para quem deseja criar uma ferramenta de perfuração ou fresamento compacta e personalizada. Abaixo, estão detalhados os principais componentes e características conforme a descrição do autor.

### Descrição do Projeto

**Finalidade:**
Criar uma ferramenta Dremel portátil que permite a utilização de brocas e acessórios comuns com uma configuração simplificada.

### Componentes Principais

1. **Motores e Controladores:**
- Utiliza 2 motores que são acionados por 2 ESCs (controladores eletrônicos de velocidade). Isso proporciona um controle preciso da velocidade de rotação da ferramenta.

2. **Alimentação:**
- A ferramenta é alimentada por uma bateria de 6V.
- Um LED é integrado ao circuito, e um servo tester (testador de servo) é usado como intermediário para controlar os ESCs.

3. **Engrenagens:**
- O sistema usa engrenagens de dentes retos.
- **Engrenagem Principal:** Mod1, com 36 dentes.
- **Engrenagens do Motor:** Mod1, com 21 dentes.
- Esta configuração de engrenagem permite uma transmissão de movimento eficiente entre os motores e a broca.

4. **Rolamentos:**
- O projeto incorpora 2 rolamentos do tipo 625-2RS, que ajudam a garantir que o eixo gire suavemente e com menos atrito.

5. **Eixo:**
- O eixo tem um diâmetro de 5mm, o que é padrão para muitos acessórios Dremel.

6. **Acoplador de Eixo:**
- Um acoplador de eixo de 5mm a 3mm é incluído, permitindo a utilização de uma ampla gama de brocas Dremel.
- O autor menciona que o acoplador apresenta alguma oscilação, limitando a rotação total da ferramenta.

### Observações e Melhorias

O autor observa que o acoplador do eixo tem um certo nível de oscilação, o que pode afetar o desempenho em altas rotações. Ele está aberto a sugestões de melhorias para prender a broca de forma mais estável. Isso pode incluir a exploração de diferentes tipos de acopladores, adaptadores ou métodos de fixação que possam reduzir a oscilação.

### Video Tutorial
O autor fornece um link para um vídeo (https://youtu.be/mJeVPScPqtQ) que pode ajudar os interessados a visualizar o funcionamento da ferramenta e a construção do modelo.

### Conclusão

O projeto "Ferramenta Dremel portátil" é uma excelente iniciativa para entusiastas da impressão 3D e robótica, oferecendo um exemplo de como combinar componentes eletrônicos e mecânicos para criar uma ferramenta prática. A possibilidade de personalização e as melhorias sugeridas podem atrair uma comunidade de makers e DIYers que buscam explorar novas aplicações para impressão 3D.
