Ferramenta de nivelamento de cama

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Ferramenta de nivelamento de cama

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Ferramenta de nivelamento de cama foi projetado para Impressora 3D. Adicionado arquivo "Bed Leveling Tool exportar objetos v1.step com todos os objetos. 07/09/2020 Adicionado arquivo "Bed Leveling Tool exportar objetos v1.f3d com todos os objetos. 23/07/2018 Hoje adicionei mais um video em que tento mostrar a extensao de precisao que esta ferramenta proporciona. Nao mencionei ainda. Espaco entre setas em asa espelhada como escala presente 1 mm na realidade. Estao em aprox. Proporcao 5:1. As setas sao mais precisas na posicao horizintal. Por isso sugiro calibrar o nivel do leito nessa posicao. Na maioria das vezes eu imprimo com bicos 0,5. E por isso que os objetos sao projetados para se adequar a resolucao de detalhes que o bico 0,5 pode fornecer. Hoje eu tambem apaguei o upload anterior do adaptador de perfil de aluminio 2020 nao testado. A partir dai consegui encontrar algumas pecas e testa-las. Nao adiantou. Por isso desenho um novo. Imprimi-o com muitas paredes para torna-lo forte. A maneira mais facil de anexa-lo (quadro 2020) e gira-lo. Por isso cortei e coloquei um pouco de file de lado. 16/7/2018 Esta e a ferramenta que projetei e que eu uso para nivelar a cama quando eu preciso fazer isso na minha impressora 3D GEEETech i3. E usado para nivelamento "rapido" ou cheking se a cama ainda estiver nivelada uniformemente. A ferramenta e acoplada a ambas as duas hastes de 8 mm que a extrusora monta. Parte inferior "stick to rod" da ferramenta e fixa, a parte superior e movel para que possa ser ajustada se a distancia entre a haste superior e inferior for diferente. Apos o suporte de limpeza das pecas impressas, todas elas precisam ser montadas juntas. Imprimi com aba para ter um pouco mais de limpeza para fazer. Tambem me ajudei com pequenas estacas redondas e broca de 1,5mm para remover o apoio dos furos. Usei pilha APENAS para fazer filete e dessa forma a insercao do filamento pice ao eixo do furo das partes moveis facilitou. As pecas adicionais necessarias para a montagem sao: Parafuso M3, arruela M3, porca M3, pequeno comprimento de filamento de 1,75mm e banda Ruber (bandas de tear). Eu usei marcador permanente preto para colorir listras de escala. Eu tambem carreguei video com informacoes uteis e nao tao uteis sobre este modelo. Sugiro olhar para ele se voce tiver alguma dublagem ou duvidas... assembleia: "Main Slider.stl" e deslizado e parafusado com parafuso M3 de 15mm de comprimento em "Base.stl". (Parafuso, porca e arruela sao algumas das sobras apos a montagem da minha impressora) "Fixed Slider.stl" e deslizado para "Main Slider.stl". Usei pulseira preta de tear em ancoras modelo. "Left Arrow.stl" e "Right Arrow.stl" sao fixados em "Fixed slider.stl" e "Main slider.stl" com 3 pecas de filamento de 1,75mm. O "Rod Sslider.stl" movel e deslizado no lado de tras para "Main slider.stl". Bump na parte inferior de "Rod slider.stl" prvents para cair livremente de "Main slider.stl". As pecas precisam ser movidas para cima e para baixo manualmente algumas vezes para que funcionem sem problemas... Tambem adicionei alguns arquivos TEST de mover e encaixar partes do modelo. uso: Voce escolhe um lugar da cama (centro ou algum canto da cama) e prende a ferramenta em ambas as hastes. Em seguida, voce destripula o "Main Slider.stl" e o enrosca de volta depois de move-lo para a cama para que o "Fixed Slider.stl" esteja empurrando contra a cama e a balanca esteja alinhada em algum ponto escolhido (figura X). Agora tudo o que voce precisa fazer e mover a cama e recolocar a ferramenta para ajustar a altura de todos os cantos da cama para o mesmo ponto de escala que voce escolheu na etapa anterior de "calibracao". https://youtu.be/KKVZionPe8E https://youtu.be/eFlLIdxJpXk

Baixar

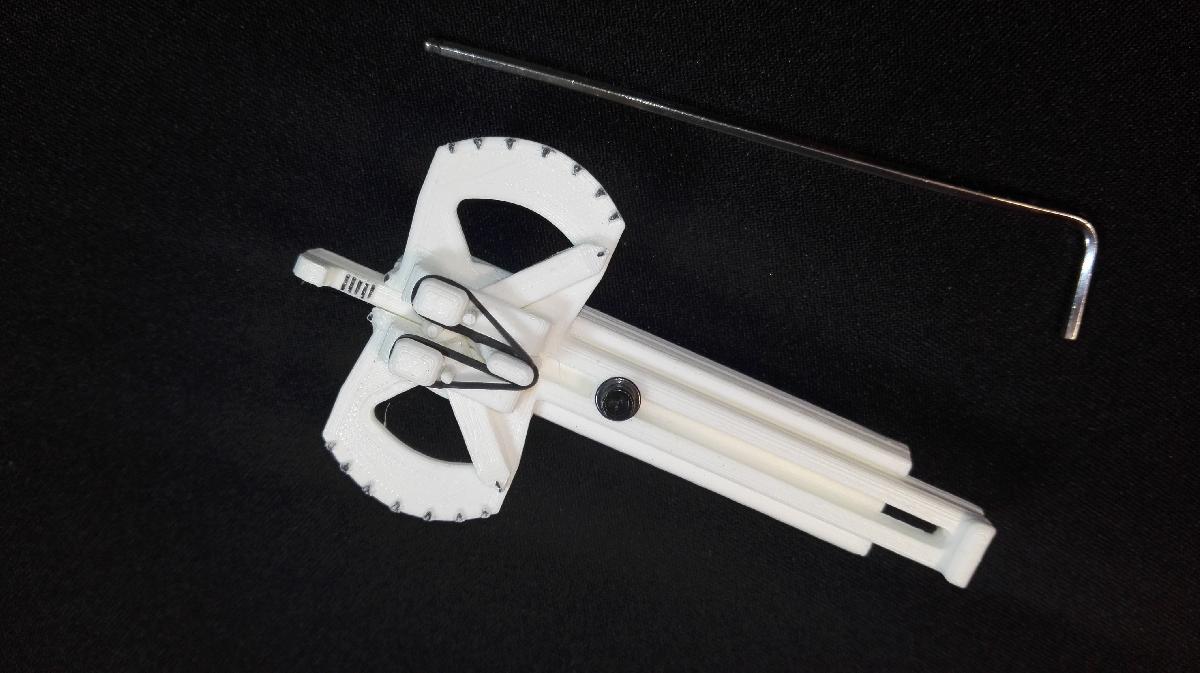

O arquivo em questão se refere a um modelo 3D de uma ferramenta de nivelamento de cama para impressoras 3D, especificamente para o modelo GEEETech i3. Projetada pelo autor para facilitar o nivelamento do leito da impressora, a ferramenta se encaixa nas hastes de 8 mm que montam a extrusora e permite ajustes conforme a distância entre as hastes superiores e inferiores.

Para usar a ferramenta, é preciso escolher um ponto na cama da impressora, prender a ferramenta nas duas hastes e ajustar o Main Slider (uma das partes da ferramenta) para que o Fixed Slider (outra parte da ferramenta) esteja empurrando contra a cama. A posição da ferramenta pode ser ajustada para que coincida com a escala escolhida, permitindo que a altura de todos os cantos da cama seja ajustada para corresponder a esse ponto.

O autor fornece instruções detalhadas para a montagem da ferramenta, também listando os materiais adicionais necessários para a montagem, como parafuso M3, arruela M3, porca M3, pequeno comprimento de filamento de 1,75mm e banda de borracha.

Por fim, o autor indica que subiu vídeos com instruções de montagem e uso da ferramenta e fornece links para estes vídeos. Ele também enfatiza que projetou a ferramenta para se adequar ao nível de detalhes que um bico de 0,5 mm de uma impressora 3D pode fornecer, recomendando esse tamanho de bico para a impressão do modelo.
