Ferramenta de calibracao dimensional Delta
Testes de impressão 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Ferramenta de calibracao dimensional Delta
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

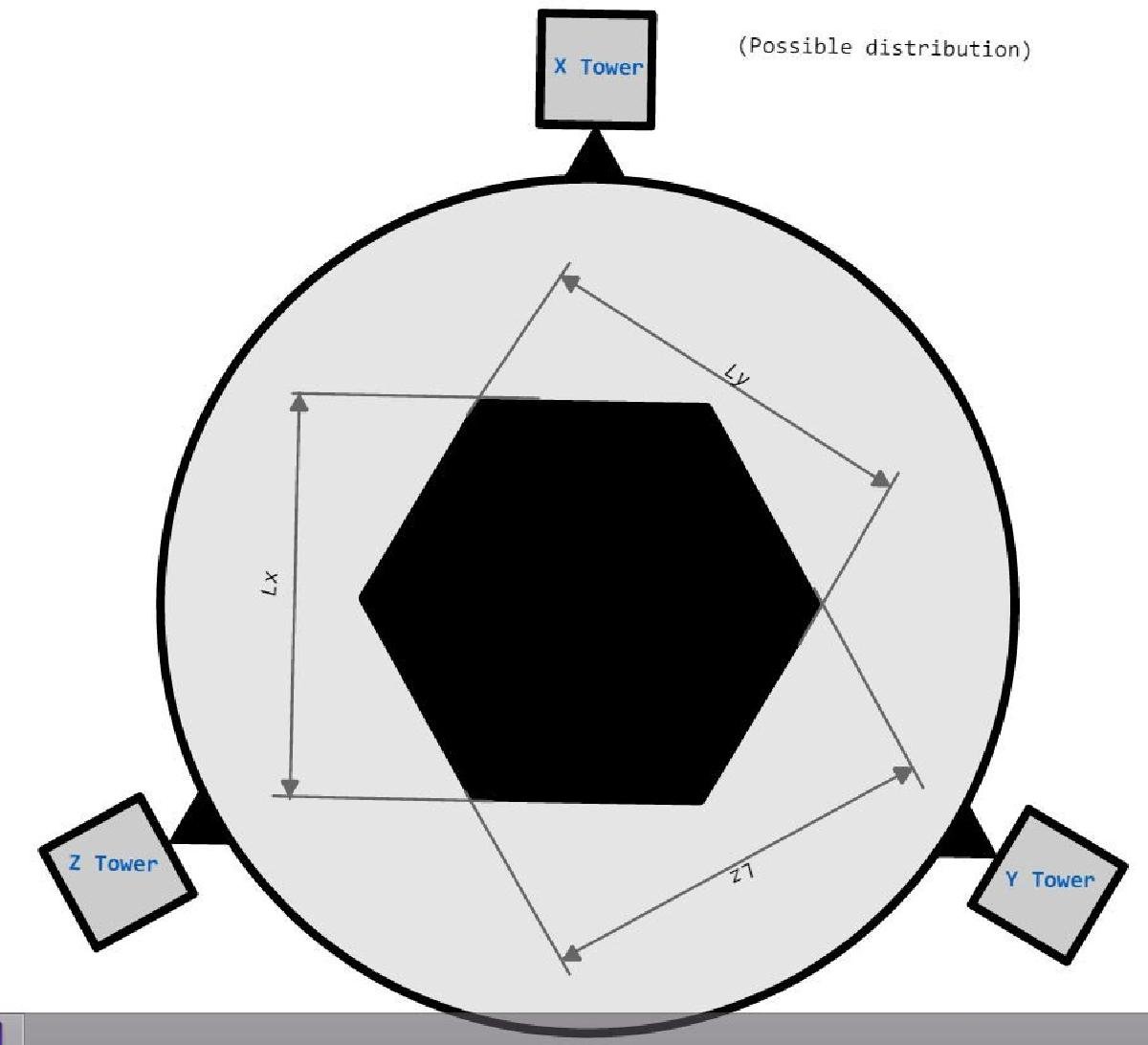

Ferramenta de calibracao dimensional Delta foi projetado para Impressora 3D. Depois de sofrer muitas horas tentando calibrar minha impressora delta, decidi calcular um metodo mais preciso para aproximar a correcao diagonal, supondo a altura Z calibrada, e esse metodo envolve o Raio Horizontal particular da sua impressora.INSTRUCOES (Muito recomendado ler o pdf anexado).Primeiro, defina como 0 qualquer correcao na sua barra diagonal X, Y ou Z e use o comprimento real da sua barra diagonal. Voce deve usar o mesmo valor da barra diagonal para cada torre para que o Excel possa calcular as correcoes particulares.Em seguida, imprima a peca de calibracao no CENTRO da placa de impressao, como a da imagem.Voce deve evitar qualquer dilatacao termica na impressao, entao, deve imprimir com refrigeracao maxima, a resolucao dada, nao tao devagar e nao tao rapido, 40 mm/s para perimetros sera o ideal.Depois, voce deve medir a distancia entre as faces em cada direcao da torre e introduzi-las no documento da planilha na secao "Arquivos de Coisa".A distancia pre-definida e 75 mm; se voce escalar a peca, deve editar esse parametro no documento do Excel.Instrucoes do documento do Excel no documento do Excel.Explicacao do metodo no PDFE uma boa ideia remover a dilatacao das paredes da medicao.DicasNo slic3r, use 90% (por exemplo) de extrusao do perimetro, nas configuracoes avancadas, para que a impressao se torne mais precisa.Use brim, pode aumentar a precisao.Nao remova o hexagono da mesa de impressao, meca sem remove-lo.Historico de Versao1.1Planilha redesenhada para receber a medicao bruta.Hexagono de calibracao redesenhado para oferecer mais rigidez e usar paredes mais finas, assim a dilatacao das paredes e menos importante.
