Fechadura de combinacao com cilindro de seguranca

Organização

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Fechadura de combinacao com cilindro de seguranca

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

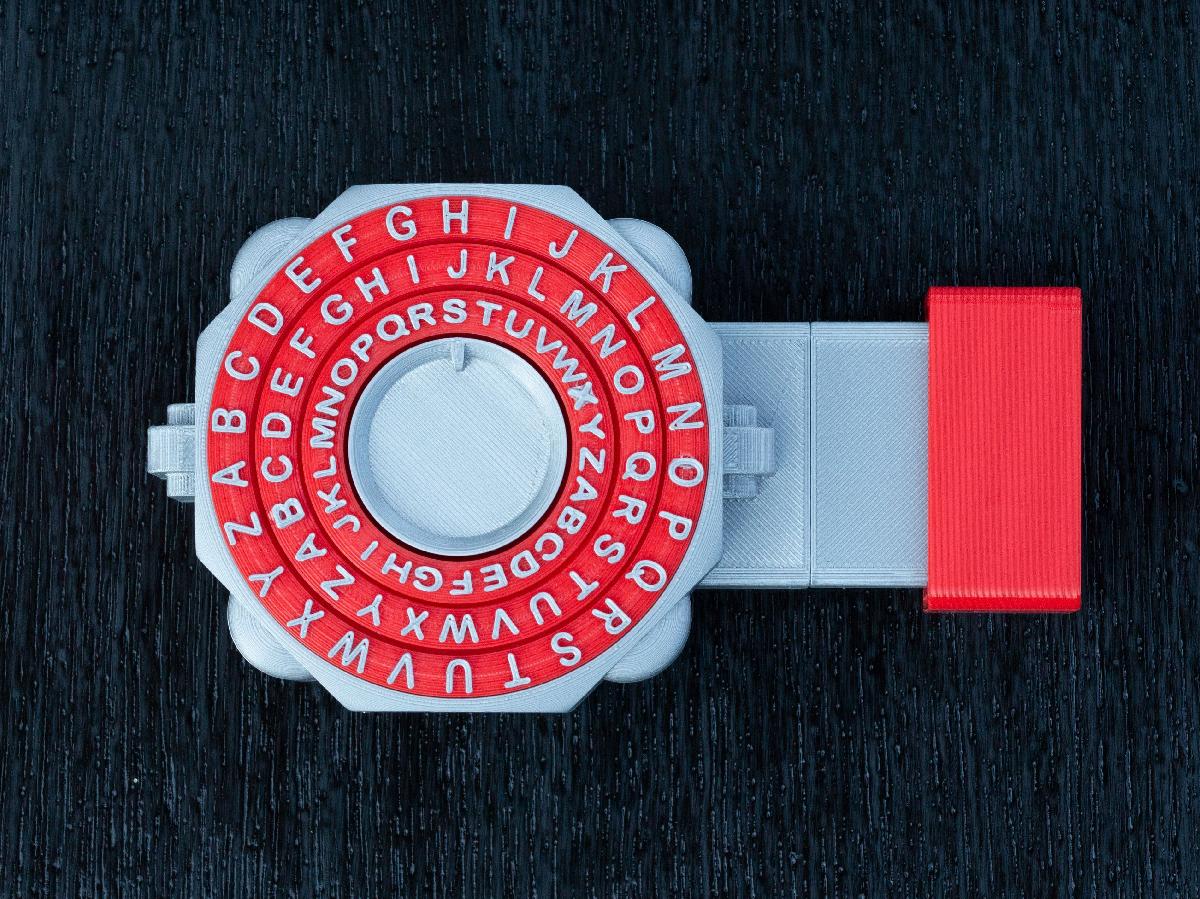

Fechadura de combinacao com cilindro de seguranca foi projetado para Impressora 3D. Este e um cadeado combinado e um fecho de seguranca.Os tres cilindros giram suavemente em rolamentos de engrenagem simples; com 1 de 17.576 combinacoes possiveis para desbloquear. Uma vez desbloqueado, o cadeado desliza para fora do suporte do fecho.Resistente a quebra - Cada cilindro possui 25 canais de pinos de bloqueio parciais cegos (falsos) e um canal de pino de bloqueio total cego (verdadeiro). Todos os cilindros devem alinhar-se a combinacao correta para passar completamente o pino de bloqueio.Monte o cadeado (lado esquerdo ou lado direito) em uma porta que abre para dentro ou para fora. Duas versoes de um Suporte de Fecho sao fornecidas: um modelo que se monta em um plano paralelo a porta e outro modelo que se monta perpendicular ao plano da porta (por exemplo, em um batente de porta que fica de frente para o cadeado).Uso• O cadeado possui tres posicoes deslizantes: Bloqueado, Aberto (posicao do meio) e Remover. Os cilindros podem ser girados aleatoriamente enquanto estiverem em qualquer uma dessas posicoes para ocultar a combinacao de desbloqueio.• Defina os cilindros para a combinacao de desbloqueio para permitir que o cadeado deslize da posicao Bloqueado para a posicao Aberto (ou da posicao Aberta para a posicao Bloqueada). Gire os cilindros aleatoriamente para evitar que o cadeado deslize para a posicao Bloqueada ou Aberta.• Defina os cilindros para a combinacao de desbloqueio, em seguida, gire todos os cilindros 180 graus, para permitir que o cadeado deslize da posicao Aberta para a posicao Remover. Deslize o cadeado completamente para longe do Suporte de Fecho, ate que o cadeado possa ser levantado da placa de montagem da porta.Construcao• Imprimivel em uma placa de construcao de 120mm.• Dimensoes montadas do cadeado (sem incluir o Suporte de Fecho): 4,9cm (espessura), 15,4cm (comprimento), 9cm (largura).• A Placa da Porta e o Suporte de Fecho devem ser instalados no mesmo plano. Para instalacoes onde as superficies da porta e do batente da porta nao estao no mesmo plano, modelos de espacadores ajustaveis separados sao fornecidos para a Placa da Porta e para o Suporte de Fecho. Existem dois modelos de espacadores planos, um para cada um do Suporte de Fecho e da Placa da Porta. Ha um terceiro espacador angulado para o Suporte de Fecho, que e destinado a ser usado em situacoes onde ha moldura de porta com uma superficie angulada. Todos os espacadores sao fornecidos com 1mm de espessura. Use um Slicer para aplicar a escala necessaria no eixo Z para imprimir a espessura de espacador desejada que fornecera o deslocamento necessario para posicionar a Placa da Porta e o Suporte de Fecho no mesmo plano.Lista de PecasParafusos de Cabeca Allen M3x25, em aco inoxidavel (qty 4) https://www.boltdepot.com/Product-Details.aspx?product=6384Parafuso de Cabeca Allen M3x16, em aco inoxidavel (qty 1) https://www.boltdepot.com/Product-Details.aspx?product=6382Porcas M3 (qty 5) https://www.boltdepot.com/Product-Details.aspx?product=4773Loctite Super Cola Ultra Gel Control, para PLA 3D Fila. http://a.co/gHkket5 Siga as instrucoes do rotulo da cola exatamente! [Consulte o video do youtube de H Alex Como colar PLA 3D Fila mostrando sua pesquisa em encontrar a melhor cola para PLA]. Para ABS, use uma mistura de acetona-ABS para soldar as pecas juntas.Hardware de montagem: Parafuso de madeira #6 (qty 4) https://www.boltdepot.com/Product-Details.aspx?product=3955Parafuso de madeira #8 (qty 2) https://www.boltdepot.com/Product-Details.aspx?product=3961Instrucoes de ImpressaoTodas as pecas imprimem a 0,2mm de altura de camada, com 50% de preenchimento.Suportes NAO sao necessarios, exceto para duas pecas. Essas pecas requerem suportes: CylinderOuter_Indicator e CylinderMiddle_Indicator.Imprima todas as pecas na orientacao fornecida em seus respectivos modelos.Lista de ImpressaoEngrenagem Pequena (x 12)Placa de Espacador de Engrenagem (x 2)Estrutura de Engrenagem (x 1)Cilindro Externo, Parte A (x 1)Anel Indicador do Cilindro Externo (x 1)Cilindro Medio, Parte A (x 1)Cilindro Medio, Parte B (x 1)Anel Indicador do Cilindro Medio (x 1)Cilindro Interno, Parte A (x 1)Cilindro Interno, Parte B (x 1)Anel Indicador do Cilindro Interno (x 1)Tampa (x 1)Placa da Porta (x 1)Caixa (x 1)Topo da Caixa (x 1)Fecho (x 1)Suporte de Fecho (ou Suporte de Fecho 90) (x 1)Espacador da Placa da Porta (opcional)Espacador do Suporte de Fecho (opcional)Espacador Angulado do Suporte de Fecho (opcional)

Baixar
