Sobre o objeto 3D FDL 2X (Arduino)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

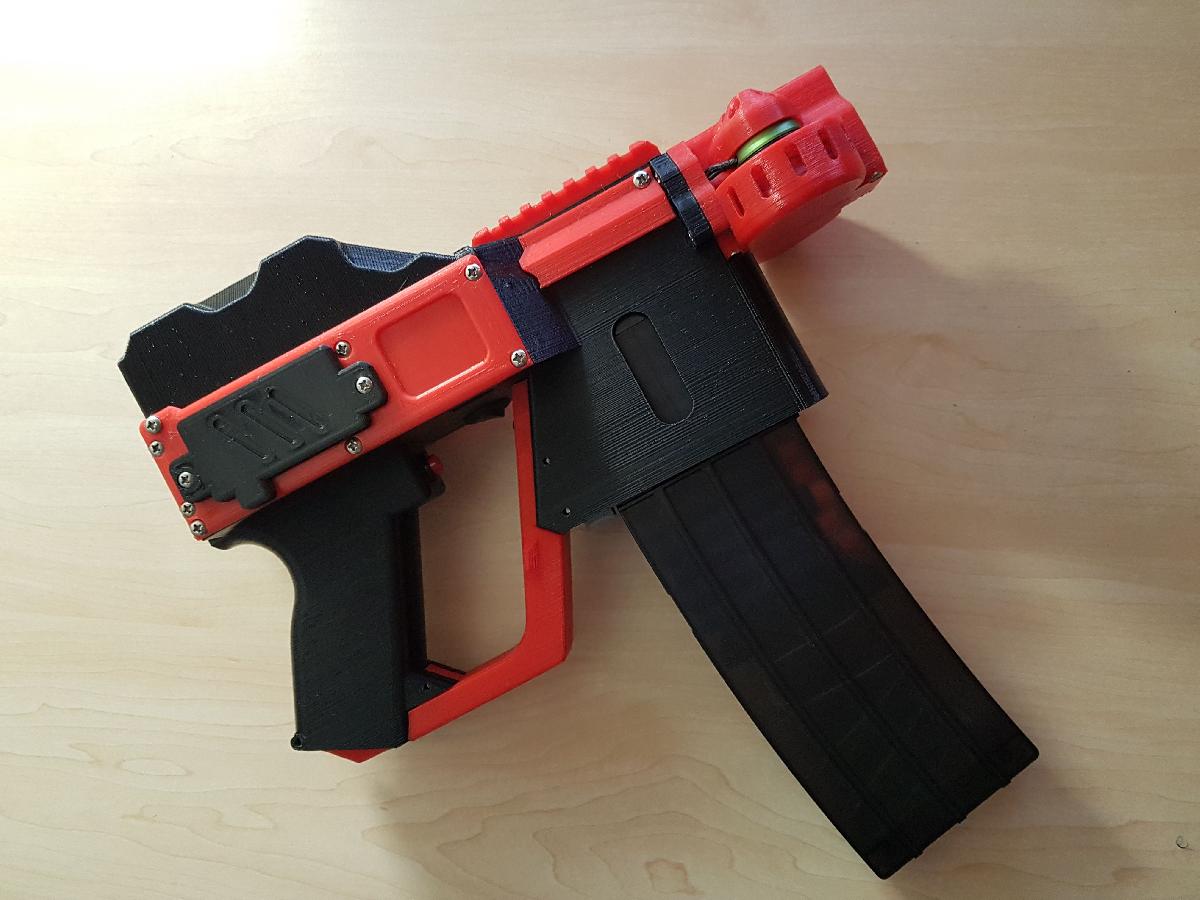

FDL 2X (Arduino) foi projetado para Impressora 3D. adicionou dois novos designs de empunhadura frontal28.01.2018 - criou e adicionou um adaptador de montagem para um apoio de ombro como este https://www.thingiverse.com/thing:2398544 Esta e uma adaptacao da famosa arma Nerf FDL-2X, operada por um arduino pro mini.Arduino e muito mais barato, mais facil de conseguir e mais facil de programar para a maioria de nos.Como nao havia documentacao sobre o manuseio do motor de empurrar, eu projetei o meu proprio com base em uma placa de expansao TB6612.Todos os arquivos, como os arquivos de PCB do eagle e o sketch do Arduino com bibliotecas, estao aqui: https://github.com/trilu2000/FDL-2_Arduino/Tentei usar apenas componentes faceis de conseguir para minha eletronica:Quanto ao Arduino pro mini, existem diferentes versoes para o regulador de tensao disponiveis.Por favor, esteja ciente de que uma bateria 3S carregada tem mais de 12 Volts.Eu comprei a minha aqui – elas sao boas ate 16Volts ou mais…https://de.aliexpress.com/item/5Pcs-Pro-Mini-328-Mini-5V-16M-ATMEGA328-ATMEGA328P-AU-5V-16MHz-for-Arduino-5V-16V/32829288603.htmlO Display e um padrao de 0,96 polegadas, I2C, display Oled daqui:https://de.aliexpress.com/item/0-96-inch-IIC-Serial-White-OLED-Display-Module-128X64-I2C-SSD1306-12864-LCD-Screen-Board/32780054633.htmlmas voce tambem encontrara em ebay ou outras lojas de eletronicos.O driver do motor para o motor de empurrar e uma placa de expansao TB6612FNG - https://www.sparkfun.com/products/14451Ou https://de.aliexpress.com/item/5PCS-Free-Shipping-Dual-Motor-Driver-1A-TB6612FNG-for-Arduino-Microcontroller-Better-than-L298N-TB6612/32696432503.htmlO encoder e um encoder padrao de 3 pinos com um botao de pressao daquihttps://de.aliexpress.com/item/20PCS-LOT-Original-Rotary-encoder-code-switch-EC11-digital-potentiometer-with-switch-5Pin-handle-length-15mm/32759410968.htmlComo e um componente padrao e eu tenho mais projetos em mente, pedi mais alguns :-)Para os outros componentes, encontrei uma lista de materiais (BOM) do Jesse na coisa FDL-2+ (https://www.thingiverse.com/thing:2332045/#files)Gosto de compartilhar minhas experiencias aqui, pois tive problemas para conseguir algumas pecas.A parte mais dificil de conseguir foi o microinterruptor ESE-11HS1 da Panasonic para a deteccao frontal e traseira do motor de empurrar.Para conseguir pecas de um distribuidor na Alemanha, voce tem que ser um cliente comercial, eles nao fazem negocios com clientes particulares.Apenas a RS tem dois portais na internet, um para negocios e o outro para clientes particulares, mas mesmo assim, o custo de envio em relacao ao preco do produto e muito alto.Apos algumas pesquisas, acabei novamente na minha loja de componentes favorita – aliexpress.comhttps://de.aliexpress.com/item/20PCS-ESE11HS1-detection-switch-expansion-handle-limit-detection-switch-threading-pin/32806332500.htmlOutra parte dificil foi o proprio motor de empurrar, mas encontrei uma alternativa com o “V-TEC 12V Mini 25D Motor DC” aqui:https://eckstein-shop.de/V-TEC-12V-Mini-25D-DC-Motor-Gleichstrom-Getriebe-Motor-Stirnradgetriebe-770-RPMOtima loja, produtos de bom valor e entrega rapidaOs ESCs e motores sem escova estao disponiveis em hobbyking.com, todas as outras pecas como parafusos, cabos, conectores de pino, etc. eu encontrei no ebay.
