Sobre o objeto 3D Fazedor de Bolhas Eletrico

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

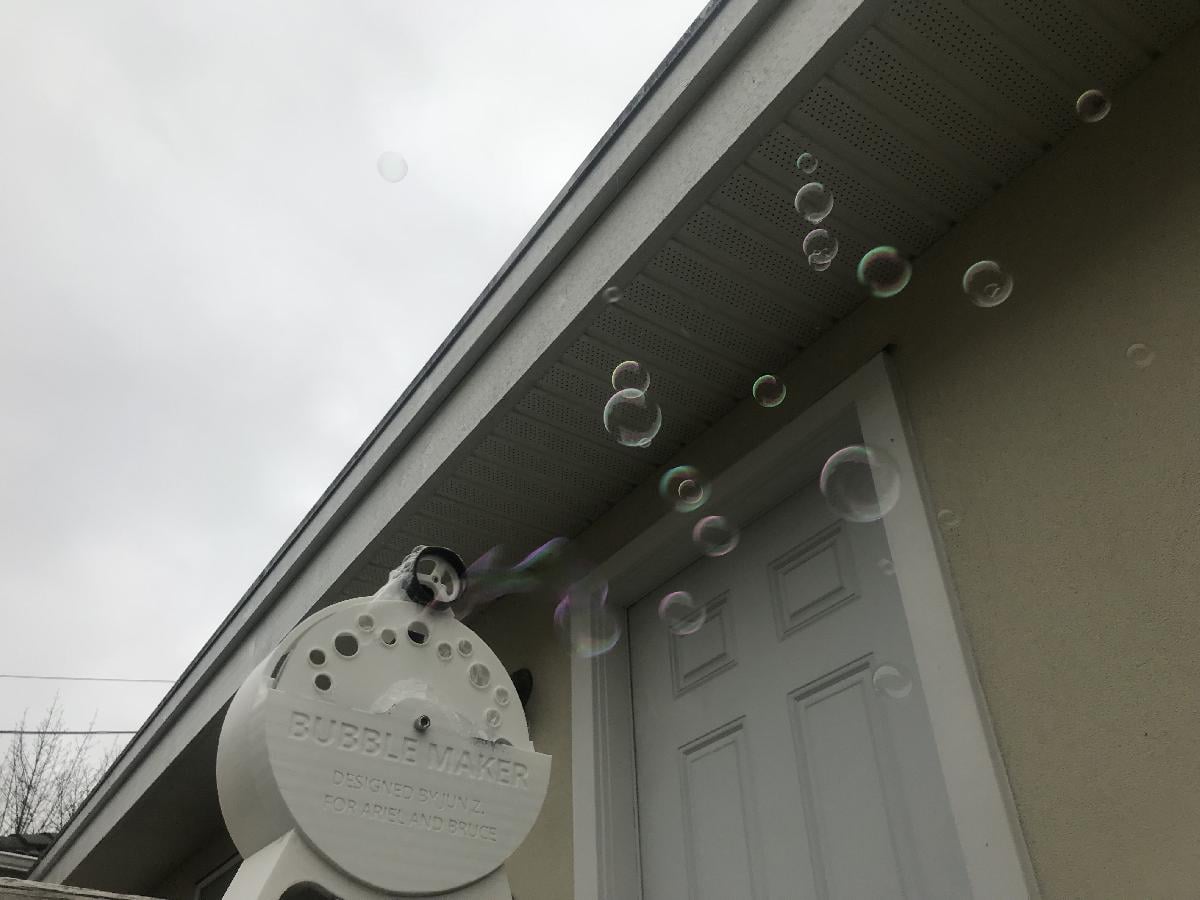

Fazedor de Bolhas Eletrico foi projetado para Impressora 3D. Um fabricante de bolhas circular com diametro de 7 polegadas. Usa um ventilador soprador padrao e um mini servo para rotacao. Um compartimento de bateria abriga uma bateria lipo de 3 celulas que fornece energia ao ventilador soprador, e tambem um BEC de hobby de RC para converter a voltagem de 3 celulas para 5/6v para o servo. O ventilador soprador tem conexao direta com a bateria lipo de 12,4v. Um interruptor de alavanca redondo foi perfurado e montado na placa traseira para completar o circuito para a conexao da bateria. O servo precisa de modificacao na engrenagem cortando o fim de parada que impede a rotacao de 360 graus. Se o seu servo for inteligente e nao girar quando nao detectar nenhum sinal. Basta conectar a energia de 5/6 volts diretamente ao motor. Para a roda, usei uma camada de fita adesiva dupla face fixada por um elastico fino, seguida por uma segunda camada de fita adesiva dupla face sobre a primeira. Uma vez que a roda fica molhada, o adesivo do lado exposto nao funciona mais, mas o efeito de amortecimento e a friccao foram bons o suficiente para girar a roda. A roda de bolhas e montada usando um parafuso roscado com arruelas e um rolamento de 5mm de ID, 10mm de OD, por 4mm. O parafuso nao precisa girar e pode usar uma porca de nylon para fixa-lo na posicao. Usa bastante material, mas como a roda de bolhas e bastante fragil, tive que improvisar uma protecao ao redor da parte superior em caso de quedas e tombos. A secao frontal e a secao traseira estao seguras com dois parafusos de madeira pela frente e pela parte inferior (e necessario perfurar buracos). As pernas inferiores tambem sao montadas perfurando buracos e fixando ao corpo principal conforme desejado. Configuracoes da impressora: 1,2mm de paredes/casca na parte superior e inferior. 0,4mm de bico PLA 3D Fila 200/60 15% de preenchimento, sem suporte em nenhuma das pecas. Oriente o arquivo STL conforme necessario. Os arquivos STL fornecidos sao a versao original, farei atualizacoes se solicitado. Os arquivos originais sao gratuitos e estao disponiveis para download aqui: https://cad.onshape.com/documents/05b6a423146151d8055e0032/w/a8690604f8a2b62c98952ff5/e/0163b6273836e739b2820466 EDIT 29 de outubro de 2017: Aguardando o ventilador soprador pelo correio. Correio lento.
