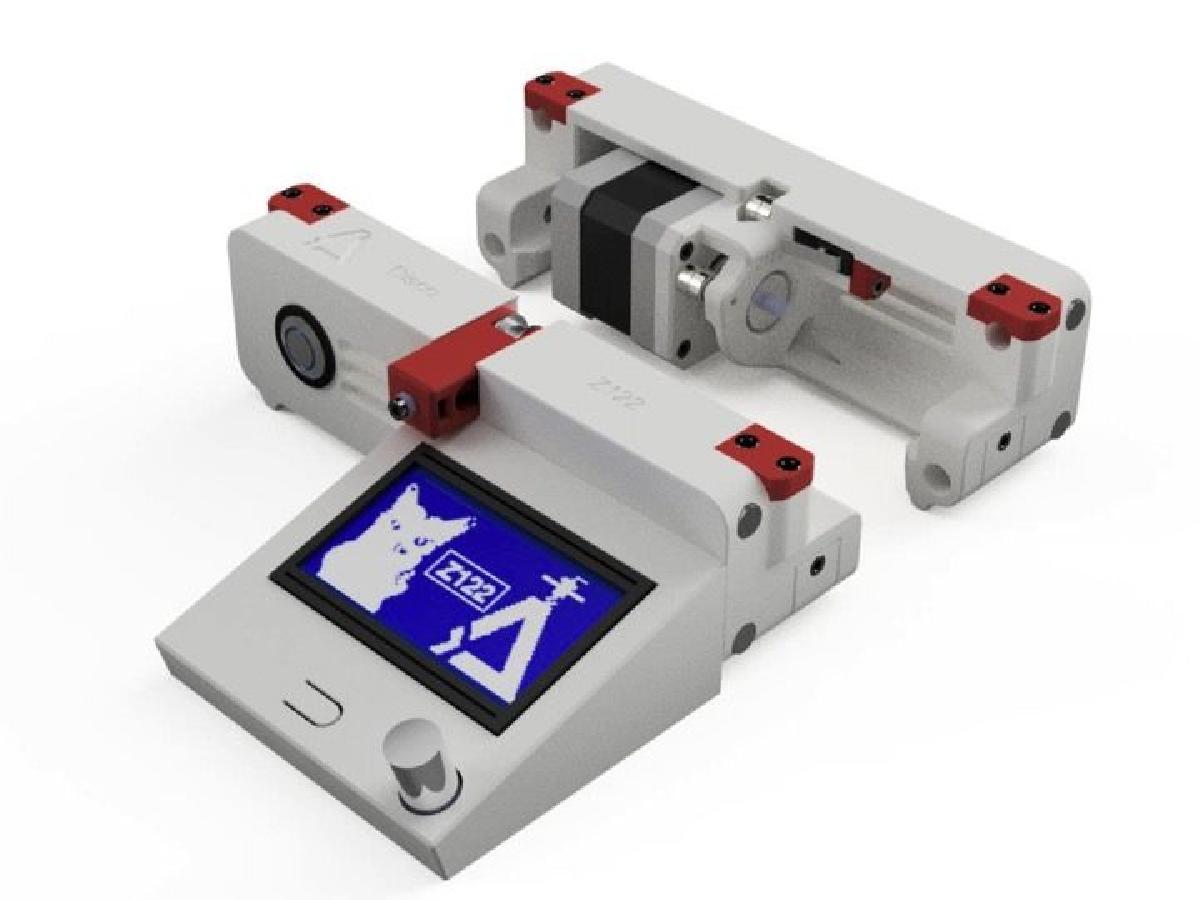

Sobre o objeto 3D Faces AV&AR aprimoradas para Dagoma DiscoEasy e DiscoVery.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Faces AV&AR aprimoradas para Dagoma DiscoEasy e DiscoVery. foi projetado para Impressora 3D. Melhorias:Tensor de correia Y ajustavel na frente (com roda dentada GT2 de 16 dentes)Desmontagem rapida das hastes superiores.Reforcos de guia para as duas hastes Y inferiores, com sistema lateral de fixacao. Isso permite manter uma distancia estavel sem deformar a estrutura das pecas.Reforcos internos das 2 faces por hastes (lisos ou roscados) de diametro 8 mm e comprimento 180 mm.Possibilidade de implementar diferentes tipos de inserts em cada uma das faces: botao On/Off Original (12 volts), botao circular Liga/Desliga (5 volts) com display LED (12 volts), Jack de alimentacao 12 volts, tampao solido, … ou outra remixagem potencial. Fim de curso em Y+ (original), e adicao de um potencial fim de curso em Y-. Esses fins de curso sao desmontaveis e ajustaveis por aperto lateral, a fim de poder ajustar sua posicao.Implementacao do motor Y na parte traseira (localizacao mais silenciosa: ganho inesperado em nivel de ruido!)Reforco do braco que suporta os duplos rolamentos lisos do lado do motor.Superficie de acionamento da correia na roda dentada do motor, aumentada angularmente para 156° em vez de 150°.Possibilidade de operar sem modificar o Firmware: ajustando manualmente a posicao do fim de curso Y+, para evitar uma potencial interferencia mecanica com o tensor.Possibilidade de evoluir modificando o Firmware para ativar o fim de curso Y-.Aumento de curso em Y em relacao a minha antiga face traseira "reforcada" (cerca de 11 a 13 mm dependendo das opcoes de fim de curso)Desvantagens:remocao do(s) motor(es) de extrusao da face traseira… e uma escolha pessoal. Existem solucoes de montagem alternativas, (veja minha opcao abaixo) ou em outros lugares.Minha opcao e ter montado os extrusores nas hastes traseiras de triangulacao: https://www.thingiverse.com/thing:2964570risco de incompatibilidade com alguns carrinhos padroes ou melhorados: risco de interferencia com o motor, e risco de ausencia de contato para o fim de curso Y-.Em caso de duvida, adicionei os arquivos STL dos carrinhos modificados que utilizo.BOM:Todos os parafusos e porcas nativos sao reutilizaveis (e necessario adicionar os parafusos dos dispositivos de fixacao do sensor de fim de curso e os do tensor de correia)Senao, aqui esta uma lista completa.4 x hastes (lisos ou roscados) de diametro 8 mm e comprimento 180 mm(opcional: possibilidade de fixar essas hastes com parafusos M3x8. Varios locais de furos estao disponiveis)2 parafusos M3x8 mm para a fixacao dos 2 sensores de fim de curso3 parafusos M3x8 mm para montagem do motor.2 parafusos M3x16 para os rolamentos duplos ao redor do motor.4 porcas M3 e4 parafusos M3x12 (ou mais longos – eu uso 16 mm) para as fixacoes laterais dos eixos Y inferiores)8 parafusos M3x12 (minimo 8 mm – maximo 16 mm) para as fixacoes superiores das hastes Y desmontaveis rapidamente.1 porca M3 e1 parafuso M3x20 mm para o sistema de tensao de correia, ou parafuso moletado M3x20 como os que seguem (tambem compativel com os carrinhos Z(x)): https://www.aliexpress.com/item/10pcs-lot-M3-M4-M5-M6-Stainless-steel-Flat-Head-Thumb-Screw-Round-Head-Knurling-Hand/32821542724.html1 parafuso M3x14 ou 16 mm para manter a polia de 16 dentes GT2.Nota: eu testei uma primeira montagem com duas polias GT2 16 sem dentes, funciona tambem, mas os movimentos sao mais suaves e a tensao mais constante com duas GT2 de 16 dentes.2 x Polias de 16 dentes GT2 com rolamento de diametro interno 3 mm para correia de largura 6 mm: “16Teeth GT2 Aluminum Timing Pulley with Tooth”(opcao B aqui): https://www.banggood.com/16T20T-GT2-Aluminum-Timing-Drive-Pulley-WithWithout-Tooth-For-DIY-3D-Printer-p-1220053.html(opcao B aqui): https://www.banggood.com/16T20T-GT2-Aluminum-Timing-Drive-Pulley-For-DIY-3D-Printer-WithWithout-Tooth-p-1099142.htmlBotao circular com LED para alimentacao ATX.ATENCAO: a funcao liga/desliga nao suporta mais de 3A e deve ser conectada ao circuito dedicado "Power_ON ou PS_ON, e Terra" (alguns mA) de uma fonte ATX. (Nao se deve conectar este interruptor a alimentacao de 12 volts do transformador original Dagoma sob pena de queima-lo ou danifica-lo!!!!).A iluminacao central LED deve ser alimentada com 12 volts. (as terras podem ser comuns).Se voce tiver a alimentacao original da Dagoma (12 volts), uma opcao e conectar o interruptor original retangular da Dagoma na parte traseira, e conectar apenas o LED deste botao circular (12 volts) na frente.https://www.banggood.com/12V-16mm-Latching-Angel-Eye-LED-Push-Button-Switch-Flat-Head-Metal-illuminated-Switch-p-1022342.html4 parafusos M3x8 mm para a tela.

Baixar

O modelo 3D intitulado "Faces AV&AR aprimoradas para Dagoma DiscoEasy e DiscoVery" é uma versão modificada das faces de impressoras 3D Dagoma que introduz várias melhorias de engenharia para aumentar a eficiência, a estabilidade e a personalização da estrutura da impressora. A seguir, estão as principais funcionalidades e melhorias apresentadas pelo autor no arquivo.

### Melhorias

1. **Tensores de Correia Y Ajustáveis**:
- A frente do modelo inclui tensores de correia Y ajustáveis, utilizando polias dentadas GT2 de 16 dentes, que permitem um tensionamento mais preciso da correia.

2. **Desmontagem Rápida das Hastas Superiores**:
- O design permite que as hastes superiores sejam desmontadas rapidamente, facilitando manutenções e ajustes.

3. **Reforços de Guiamento**:
- As hastes Y inferiores foram reforçadas com um sistema de fixação lateral para garantir um espaçamento estável sem deformações.

4. **Reforços Internos das Faces**:
- As faces possuem reforços internos capazes de acomodar hastes de 8 mm e 180 mm, aumentando a rigidez estrutural.

5. **Personalização de Inserts**:
- O design admite a inclusão de botões ON/OFF, botões circulares com LED, jacks de alimentação, entre outras opções, aumentando a versatilidade do painel da impressora.

6. **Fim de Curso Ajustável**:
- A implementação de fins de curso ajustáveis em Y+ e Y-, que podem ser ainda desmontáveis, proporciona maior controle e flexibilidade no ajuste do mecanismo.

7. **Localização do Motor Y**:
- O motor Y foi posicionado na parte traseira da impressora, o que resulta em um funcionamento mais silencioso.

8. **Aumento da Superfície de Acionamento**:
- A área de contato da correia na polia foi aumentada para 156°, permitindo um melhor desempenho da transmissão de movimento.

9. **Funcionamento Sem Modificações no Firmware**:
- É possível operar a impressora sem a necessidade de alterar o firmware, possibilitando ajustes manuais que evitam interferências.

10. **Ganho de Curso em Y**:
- A nova face proporciona um ganho de curso em Y de aproximadamente 11 a 13 mm em relação ao modelo anterior.

### Inconvenientes

- **Alteração no Local de Montagem do Extrusor**:
- A remoção dos motores de extrusão da face traseira pode causar desafios de montagem; o autor sugere montar os extrusores em hastes traseiras de triangulação.

- **Compatibilidade com Carrinhos**:
- Existe a possibilidade de incompatibilidade com alguns carrinhos padrão ou aprimorados, que podem interferir com o motor ou não ter contato adequado com o novo sistema de fim de curso.

### Lista de Materiais (BOM)

O modelo vem com uma lista extensiva de materiais necessários para a montagem, incluindo hastes, parafusos, porcas, polias e botões, além de informações sobre onde obter componentes específicos. Isso garante que o usuário tenha tudo o que precisa para realizar a montagem correta.

### Considerações Finais

Esse modelo 3D é ideal para aqueles que desejam modificar e otimizar suas impressoras Dagoma, proporcionando melhorias funcionais que podem resultar em impressão de qualidade superior e maior personalização. As mudanças de design têm como foco a melhoria da experiência do usuário e a facilidade de manutenção, tornando este arquivo uma contribuição valiosa para a comunidade de impressão 3D.
