Faça cortes de 90 graus com caixa de esquadria, largura de serra ajustável

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Faça cortes de 90 graus com caixa de esquadria, largura de serra ajustável

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

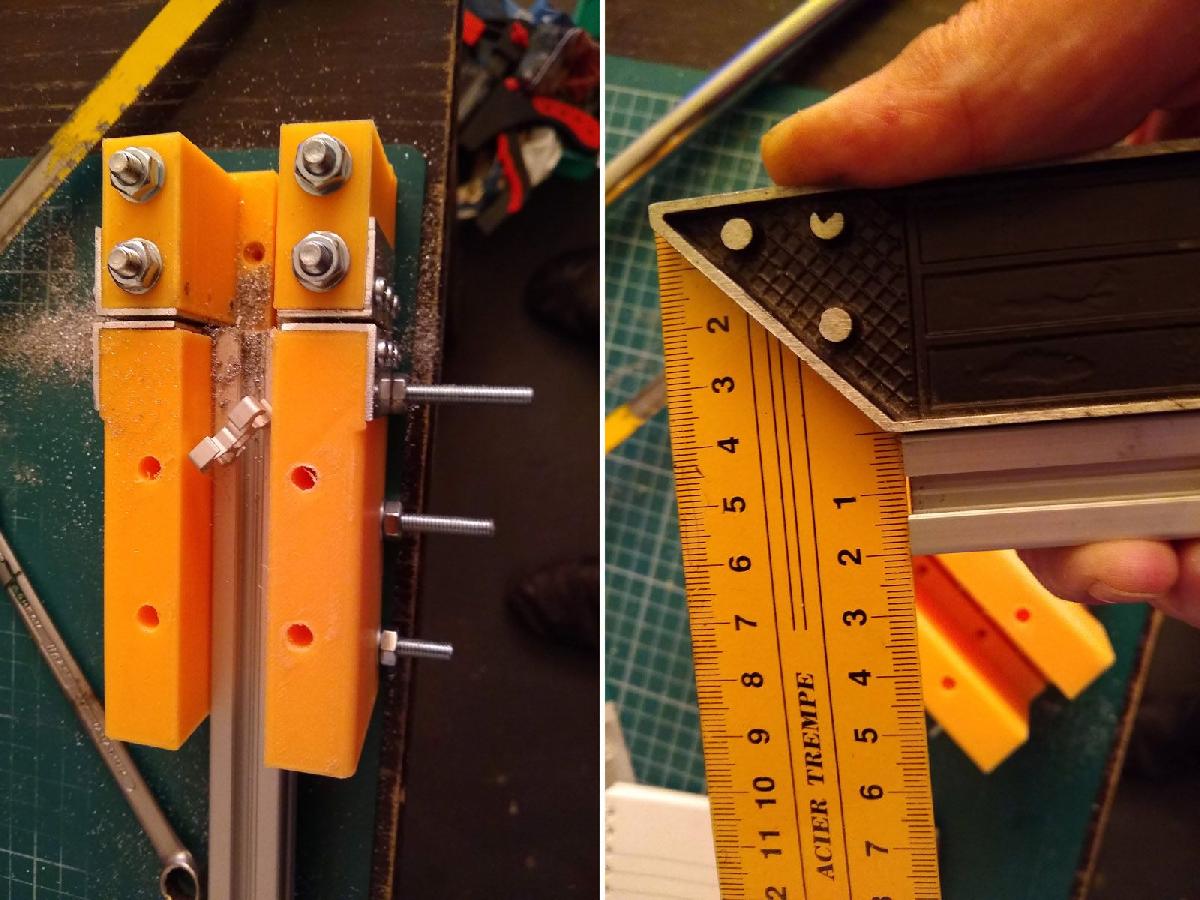

Faça cortes de 90 graus com caixa de esquadria, largura de serra ajustável foi projetado para Impressora 3D. Uma ferramenta muito boa para cortar seus perfis de metal (e madeira) em 90 graus.Se voce for como eu, e uma dor serrar bordas retas. Com esta ferramenta ficara muito mais facil.A largura da serra e ajustavel para garantir que nao haja folga. A caixa em si tambem atua como um vise e segura sua peca tao firme quanto voce desejar.Para evitar a rapida degradacao, os bicos para os guias da serra sao de metal (aluminio ou aco, espessura de 1,5 ou 2 mm). Juntamente com a capacidade de substituir essas pecas de metal, isso aumentara significativamente a vida util da ferramenta.Ajustando a largura do bico:Monte os dois blocos com os quatro parafusos, coloque sua serra na bico e mova os blocos para que sua serra nao fique presa. Aperte os parafusos com seguranca. Experimente a serra de cima para baixo.Qual e a largura maxima do seu objeto/perfil?Isso depende de voce: Se voce usar varas roscadas de 80 mm de comprimento, a largura liquida maxima sera em torno de 20 mm (que tambem e a largura minima). Cada comprimento extra acima dos 80 mm aumentara a largura possivel com esse mesmo comprimento.Se sua peca de trabalho for mais estreita que 20 milimetros, use algo para preencher essa largura. Cubos de calibracao sao ideais para isso. Esteja ciente de que a parte atras do guia da serra nao esta prendendo (de proposito).Duass versoes:A versao normal tem uma altura liquida de 40 mm e um comprimento de 10 cm para a area de fixacao (parte antes do guia da serra). Ha tambem uma versao XL com uma altura liquida de 50 mm e um comprimento de 13,5 cm.Extras:Gancho de mesa/borda (desculpe, nao sei a traducao correta) para prendera caixa de esquadrejamento contra a borda da sua bancada. Se voce nao montar a caixa na sua bancada ou placa de desperdicio com parafusos ou parafusos (os furos estao incluidos), esta parte extra ajudara muito a mante-la estavel. Utilizavel de ambos os lados.Bloqueio de parada. Se voce montar a caixa de esquadrejamento e este bloqueio de parada diretamente em uma tabua ou bancada, voce tera um comprimento fixo.Bem, as imagens explicarao mais do que palavras, entao de uma olhada nelas. Tambem leia as configuracoes de impressao e as secoes de pos-impressao.Feliz serragem :)Procure mais ferramentas e afins aqui: https://www.thingiverse.com/Coat/collections/coats-toolbox

Baixar
