Sobre o objeto 3D Fabricante de Primavera PLA

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

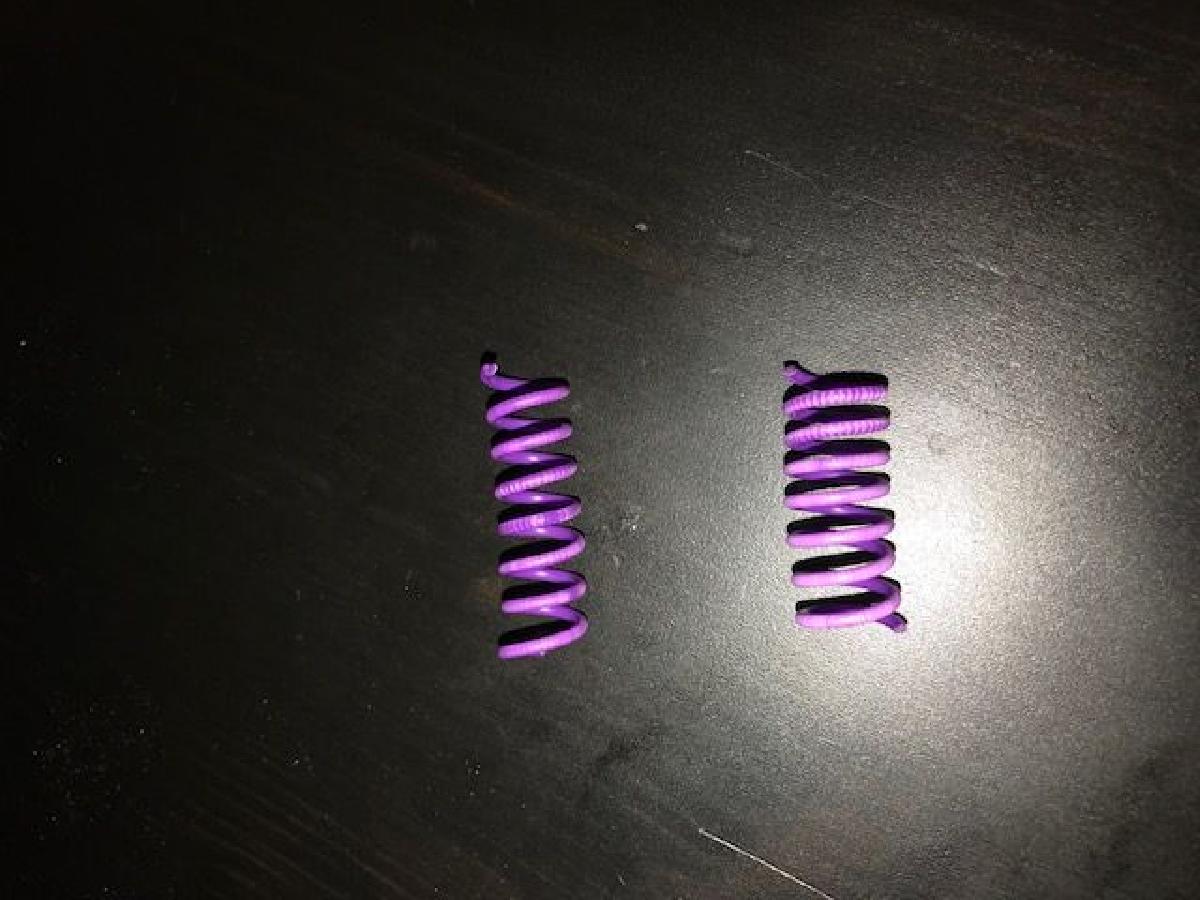

Fabricante de Primavera PLA foi projetado para Impressora 3D. Molde de molas cansado?Vamos cozinha-las com agua quente :) A ideia e embrulhar um pedaco de filamento PLA 3D Fila em torno de um molde de mola, deslizar tudo na manga (ou suporte) do molde de mola para segurar o filamento no lugar e mexer tudo em agua quente por alguns minutos. Crie um choque termico jogando tudo na agua fria.Tres tamanhos de mola (diametro) foram criados e carregados aqui. Estes sao molas de 8, 12 e 16mm de diametro, permitindo que voce use os tres tamanhos em serie (coaxial) para aumentar a rigidez da mola conforme suas necessidades. Sera necessario algum tipo de caixa para mante-las coaxiais. Diferentes passos e numero de espirais estao disponiveis. Aqui esta como eu os nomeei:O nucleo (a parte central) e nomeado: SpringMaker_Core_dXXpYYxZZA porca e nomeada: SpringMaker_Nut_dXXpYYonde XX e o diametro principal da mola em mm, YY e o passo em mm e ZZ o numero de espirais/voltasA forma de memoria do material deve manter a mola em forma, mas o melhor e colocar essas molas de compressao dentro de uma caixa, pois elas nao terao nenhuma rigidez estrutural.Edicao 5 de dezembro de 2017: Estou satisfeito em fazer um lancamento final do design. A ultima revisao do design atende a todas as minhas expectativas. A forma da mola e muito consistente, as dimensoes sao muito estaveis apos cozinhar. Vou tentar fazer um video curto mostrando como usar o molde de mola, enquanto isso, vou carregar varias variantes de design, mas uma escala sempre e possivel para acomodar diferentes passos e/ou diametro. Uma escala nao ajudara a aumentar o numero de voltas, se voce precisar de uma mola mais longa, por favor, poste um comentario e eu carregarei um design sob medida.Edicao 4 de dezembro de 2017: apos a experiencia coletada com o 2º prototipo, atualizei a ferramenta para guiar o filamento durante a rotacao. Tambem modifiquei como o filamento e mantido dentro do nucleo para evitar a dobra de 90° que pode fazer o filamento quebrar, o angulo agora e apenas 45°. Para melhorar a ergonomia, tambem fiz as alcas mais longas e adicionei mais 2 na porca. Assim que o design for validado, posso gerar diferentes variacoes do molde de mola para atendera muitas aplicacoes e carrega-las aqui. Torna-lo personalizavel parece complicado.Edicao 1 de dezembro de 2017: apos meu primeiro teste de prototipo, decidi fazer uma revisao importante. A dificuldade era girar o nucleo e ao mesmo tempo segurar o filamento na ranhura. Sendo quase impossivel manter tudo apertado, o filamento saia da ranhura espiral resultando em uma mola irregular. Portanto, criei uma ferramenta de rotacao consistindo em uma porca usando o filamento como rosca. Ao fazer isso, uma forma de mola regular pode ser alcancada com a espiral mantida apertada o suficiente contra a ferramenta do nucleo da mola. Vou colocar fotos da ferramenta atualizada assim que possivel. Para comecar, mantive apenas a mola de 18mm de diametro junto com 2 passos diferentes de 4 e 8mm. Divirta-se!Informacoes desatualizadas abaixoEu carreguei 3 diferentes moldes de mola: diametro 10mm, 14mm e 18mm. Usando filamento de 1,75mm, e possivel usar os 3 tamanhos diferentes para fazer uma mola mais rigida.Cada molde de mola tem 2 passos diferentes:4 e 6mm de passo para o de 10mm de diametro4 e 8mm de passo para os de 14 e 18mm de diametroVoce tambem pode selecionar o comprimento com os multiplos furos radiais.Como exemplo, fiz uma mola de 10mm de diametro com passo de 4mm e uma segunda com passo de 6mm. O passo de 4mm produz 150g de forca quando totalmente comprimido, o de 6mm produz 300g de forca quando totalmente comprimido. Funciona como um encanto :)Identifiquei algum potencial de melhoria para facilitar o processo. Vamos desenhar e atualizar!Por favor, compartilhe sua experiencia!
