Fabricador de Caixas Ultimate Revisado Personalizavel

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Fabricador de Caixas Ultimate Revisado Personalizavel

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

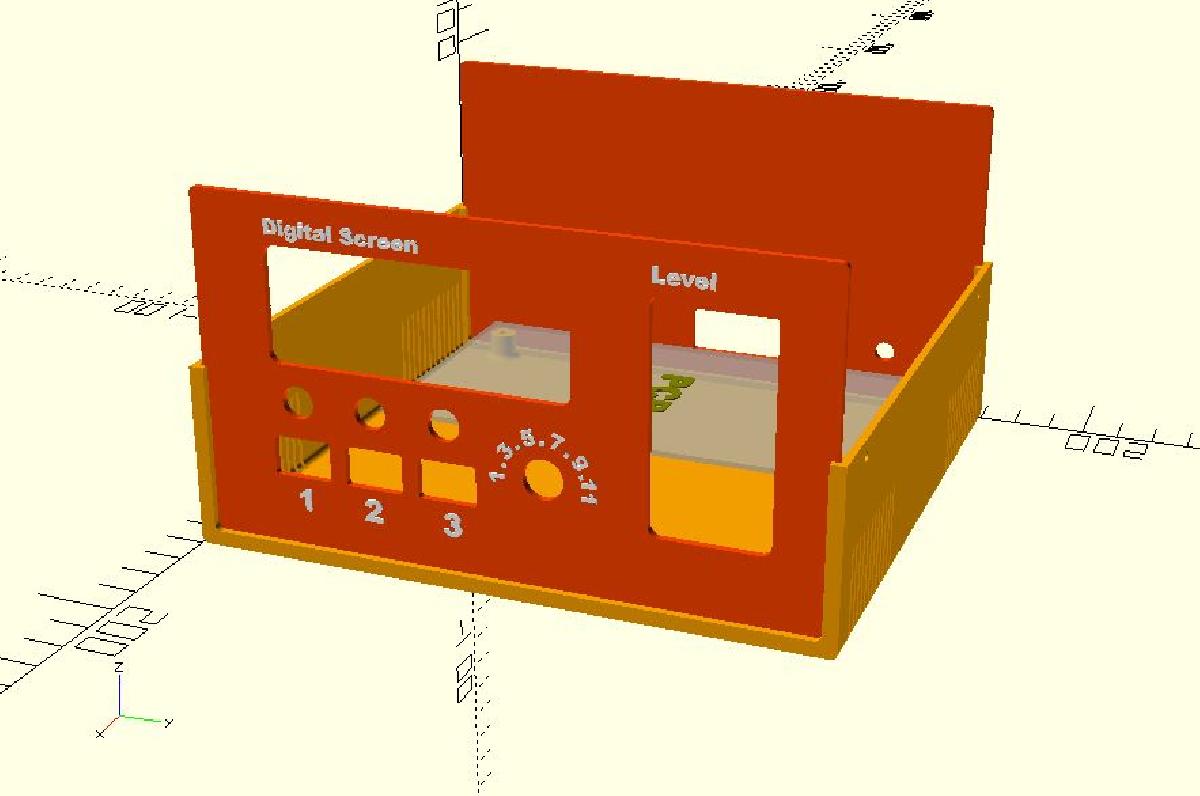

Fabricador de Caixas Ultimate Revisado Personalizavel foi projetado para Impressora 3D. Esta e uma versao amplamente revisada do The Ultimate Box Maker, mas ainda fiel ao design original. O desenvolvimento ocorre em https://github.com/jbebel/Ultimate-Box-Maker. Alem de uma limpeza completa do codigo para legibilidade, os seguintes recursos agora sao suportados: - Painel traseiro editavel alem do frontal - Calcular o tamanho da caixa a partir do tamanho da PCB e parametros de margem - Argumentos de alinhamento de texto horizontal ou vertical - Espessura variavel de painel e aba separada da caixa - Cantos quadrados (sem filet ou chanfro) - Parametrizar todas as dimensoes, de modo que a caixa seja infinitamente escalavel. Dobrar todos os parametros dobrara a caixa em todas as dimensoes. - Ventilacoes passam pelo fundo e sao escaladas para se ajustar ao tamanho do filet. - Para filets maiores, escalar filets internos para tornar filets externos e internos concentricos. - Decoracoes sao opcionais - Abas de fixacao da caixa podem ser colocadas individualmente na parte superior ou inferior da concha - EXPERIMENTAL: Designs sem parafusos para abas de fixacao e suportes de PCB. Para criar uma caixa, comece modificando os parametros numericos nas secoes na parte superior. Isso pode ser realizado usando uma versao do OpenSCAD mais recente que 2015.03. No momento da redacao, isso significa que um snapshot de desenvolvimento e necessario. O Customizador do Thingiverse tambem pode potencialmente funcionar, mas no momento da redacao, estava inoperante. A escolha mais simples e editar manualmente o arquivo .scad. Os toggles de recursos sao anotados com um comentario. Os outros parametros numericos sao medicoes em mm. Tudo e parametrizado, entao se voce dobrar todos os parametros nao relacionados a recursos, voce dobrara o tamanho da caixa em cada dimensao. Certos parametros sao derivados de outros parametros. Se voce desejar substitui-los, pode faze-lo, mas valores padrao sensatos foram escolhidos. Notavelmente, o design nesta revisao e particularmente centrado na PCB, pois voce deve comecar com o tamanho da sua PCB e ajustar as margens ao redor dela para determinar o tamanho da caixa. Se voce se importar mais com o tamanho da caixa, pode definir o Comprimento, Largura e Altura explicitamente, mas leia os comentarios ao redor deles. Uma vez que sua caixa esteja dimensionada adequadamente, voce pode usar os modulos de Painel para projetar os buracos e texto para os paineis frontal e traseiro. Variaveis auxiliares sao fornecidas para ajuda-lo a posicionar esses buracos em relacao a PCB, se seus buracos forem para componentes montados na PCB. Quando voce estiver pronto para imprimir, ajuste os valores na secao Elemento STL a exportar e exporte cada parte uma de cada vez. Opcoes experimentais sao fornecidas para um design sem parafusos, mas estas nao foram testadas. Em particular, as abas de fixacao da caixa podem precisar de espessuras ajustadas para ter a flexibilidade apropriada. Atualizado 2018-06-18 - Comentarios melhorados em torno das posicoes dos pes - Fez os buracos para parafusos maiores na concha externa para que os parafusos se prendam apenas as abas internas Atualizado 2018-06-19 - Adicionadas variaveis de conveniencia para as bordas visiveis dos paineis Atualizacao 2018-06-20 - Separar margens de painel em margem de espessura de painel e margem de borda de painel com diferentes padroes. - Correcoes de aba de encaixe para tamanho de botao e abas finas. Atualizacao 2018-07-21 - Separar margens de painel ainda mais. Voce precisa de mais nas laterais do que na parte superior e inferior. - Pense nas lacunas do painel como em uma unica borda em vez de ambas para simplificar a matematica - Afunilar as pontas dos pes sem parafusos para facilitar o encaixe das metades da caixa. Atualizacao 2018-07-27 - Ajustar o tamanho do filet ao redor de buracos quadrados pela margem de recorte para realmente alcancar o filet desejado. Atualizacao 2019-04-11 - Adicionar parametro superior ausente que causou avisos em versoes mais recentes do OpenSCAD.
