F1 Estilo Sim volante de corrida

Passatempo

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D F1 Estilo Sim volante de corrida

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

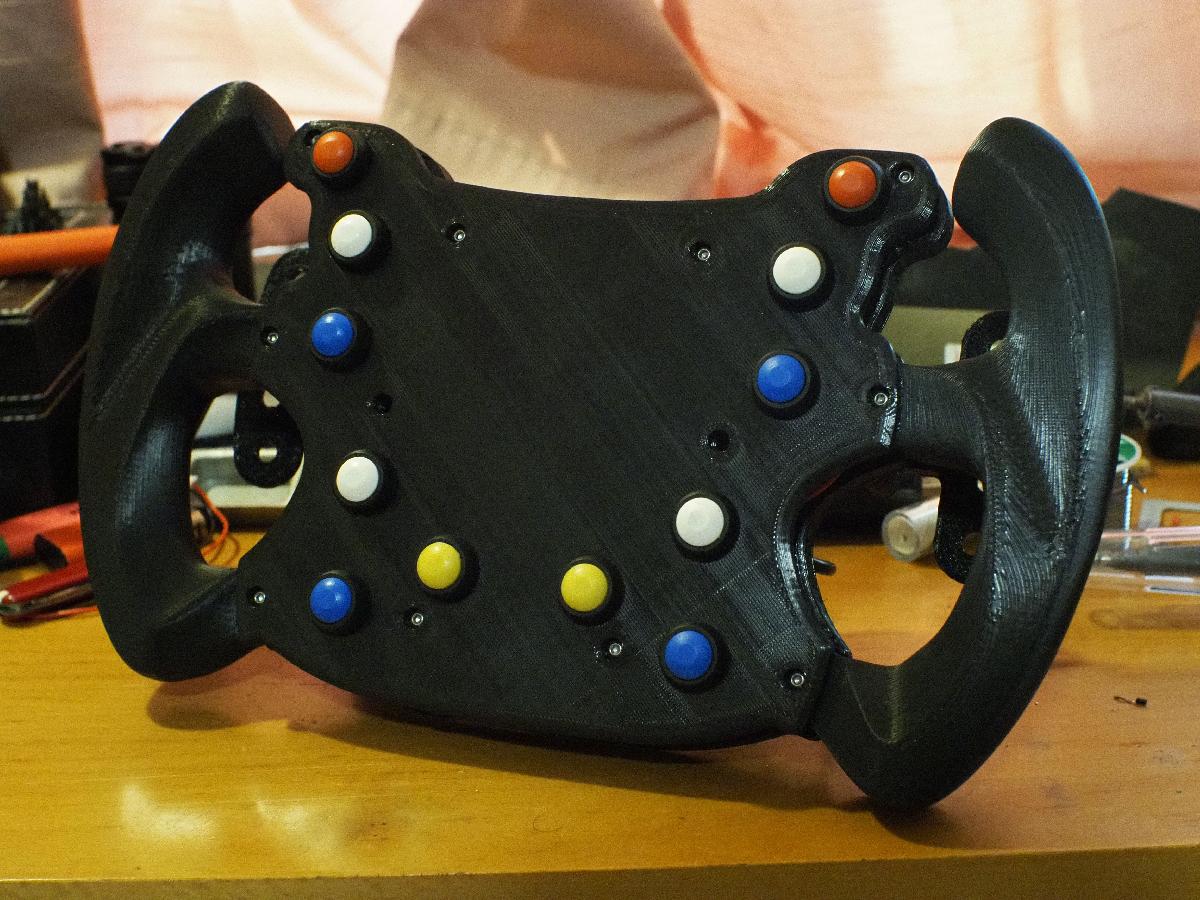

F1 Estilo Sim volante de corrida foi projetado para Impressora 3D. F1 Estilo Sim volante de corrida Um remix de um volante estilo F1 para o G27. Eu queria um pouco mais de funcionalidade em corridas de sim com o meu G27. O remix adiciona mais 9 botões e espaço dentro da roda para colocar um codificador de joystick. Isso significa que você terá um fio separado para sua roda na maioria dos casos, mas você pode tentar um codificador sem fio ou talvez desmontar um controle. Peças de roda A maioria das peças para a construção foram originadas da Ali Express com alguns bits como porcas e parafusos, comprados localmente Para este projeto você vai precisar de: 1x Codificador de joystick USB 12x 12mm botões momentâneos 12x M3*30mm parafusos 12x Porcas de bloqueio de nylon M3 Tubulação termoencolhível Guia de montagem por AMStudio. Não é exatamente o mesmo design e procedimento, mas definitivamente pode ser seguido como um guia. Shifters Foram utilizados deslocadores magnéticos de AMStudio. Peças para um conjunto de shifters: 4x 8*5mm ímãs redondos de neodímio 2x Interruptor de alavanca micro Vídeo de montagem por AMStudio Montagem A montagem foi feita com RamjetX Logitech G25/G27/G29 70mm Hub Adaptor Kit e AMStudio QR Base e 70mm Adaptor. Sugiro usar o Logitech Low Profile Boss Adaptor da AMStudio se você quiser que o ajuste fique um pouco melhor. Peças para esses: 1x 34,9 milímetros braçadeira de poste de assento Um monte de porcas e parafusos M5 (parafusos contra-afundados foram usados dentro do volante) Vídeo de montagem por AMStudio Uma braçadeira de assento de liberação rápida poderia ser usada, mas a combinação dessas três montagens não deixou espaço suficiente atrás do volante para usar uma, então uma braçadeira que usa apenas uma chave hexadecimal serve. Outros mecanismos de liberação rápida poderiam definitivamente ser encontrados/usados, mas este é provavelmente o mais barato, mais fácil e mais leve de usar. Cablagem Use os cabos do codificador do joystick para conectar os botões. Cortei os pinos de metal de um lado, deixando o plugue do outro lado. Solde os fios aos botões. Achei isso muito mais fácil de fazer uma vez que os botões foram montados na placa frontal. Para os shifters, solde os fios ao pino comum e normalmente aberto (NO). Assim, o codificador de joystick permite 12 botões e um joystick. O design da roda tem um total de 14 botões... Oops. Por necessidade (ou brilho, até você), quatro botões (os botões branco e azul na parte inferior) foram conectados para atuar como um joystick. Você pode usar o cabo incluído para o joystick e emendar mais alguns fios ao comum (pino mais à esquerda) para alcançar todos os botões. Eu usei fios de jumper porque eu não usei o fio incluído antes... opa de novo. Editar Eu tentei a roda com Assetto Corsa Competizione e os botões ligados ao interruptor do chapéu não ligaria no jogo. Por causa disso, eu rebotei dois desses botões e removi completamente os outros dois e imprimi uma nova placa frontal de 10 botões (arquivo foi adicionado). Ferramentas utilizadas arquivo Bomba de dessoldagem (para quando, não se, eu cometer um erro) Pistola de calor/isqueiro Parafusadeira com vários bits (hex, philips e bits de cabeça plana) Super cola Ferro de solda Eu incluí o arquivo F3D para que a base e a placa frontal possam ser editadas como você quiser. Desfrutar! Eu ainda não terminei a construção, apenas imprimindo as partes finais (as montagens), então vou editar a coisa e postar fotos.

Baixar

O F1 Estilo Sim volante de corrida é um modelo 3D de um volante estilo F1 para aprimorar a experiência em simuladores de corrida com o Logitech G27. Ele adiciona mais 9 botões e espaço dentro da roda para acomodar um codificador de joystick.

As peças necessárias para a construção do volante podem ser adquiridas principalmente da AliExpress e incluem um codificador de joystick USB, botões momentâneos, parafusos, porcas e tubulações termoencolhíveis. Para aumentar as funcionalidades, foram utilizados shifters magnéticos da empresa AMStudio, ímãs de neodímio e interruptores de alavanca micro.

A montagem do volante foi feita utilizando um kit adaptador de 70 mm da marca RamjetX e adaptadores da AMStudio. A conexão dos botões e shifters é feita através de soldagem em fios que são então conectados ao codificador do joystick.

Algumas ferramentas necessárias para a montagem incluem um arquivo, uma bomba de dessoldagem, uma pistola de calor, uma parafusadeira com diversos bits, supercola e um ferro de solda.

O arquivo F3D está incluso para que a base e a placa frontal possam ser personalizadas conforme desejado.
