Sobre o objeto 3D Extrusora Voadora Suspensa

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

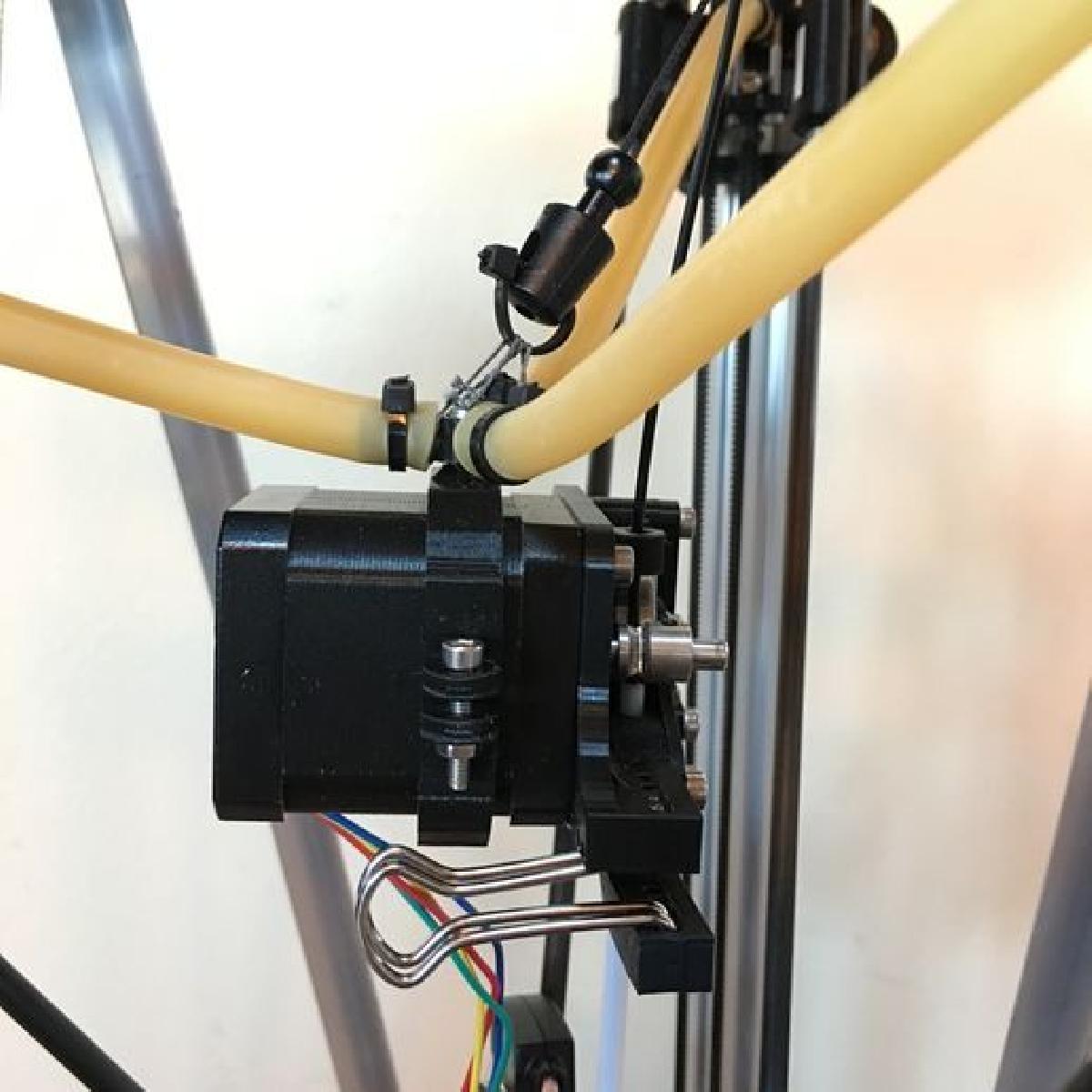

Extrusora Voadora Suspensa foi projetado para Impressora 3D. Usar um extrusor voador como este pode encurtar seus retratos de 5-7mm para cerca de 2mm, porque ele vai encurtar o comprimento do seu tubo Bowden de ~450mm (para uma impressora de 750mm de altura) para ~150mm. Se voce tiver uma impressora mais alta, isso e uma vantagem ainda maior. Isso pode funcionar com uma variedade de extrusores, mas eu estou usando com o de Shane: https://www.thingiverse.com/thing:245677. Eu usei o extrusor do Shane em cerca de 15 impressoras, e ele tem sido muito confiavel. Eu gosto que e facil de carregar, compacto e que nao usa pecas incomuns. Eu uso a variante que utiliza uma porca M4 para fixar o tubo de Teflon e um engrenagem de acionamento Mk8. Para construir isso, voce vai precisar de: * 2x M3x16 SHCS * 2x porcas M3 * 1x M3x10 SHCS * 4x porcas nylock M3 * 3x pedacos de tubo de borracha de 190mm de comprimento, OD 3/8", ID 1/4". (Esses tres pedacos precisam ser ligeiramente mais longos que metade do comprimento das extrusoes horizontais em uma impressora Delta.) * 1x KeyBak (heavy duty): https://www.amazon.com/KEY-BAK-Retractable-Stainless-Polycarbonate-Oversized/dp/B0088MQ9JS * 10x pequenas abracadeiras Estou usando este Extrusor Voando no meu design de impressora Kumu-3D: http://www.kumu-3d.com Aqui estao os passos para montar o suspensor do extrusor voador: * Use um M3x10 SHCS e uma porca nylock M3 para prendera "Y" ao topo do suspensor do motor. * Desca uma extremidade de cada um dos tres pedacos de tubo de borracha nos tres bracos da "Y" e use uma pequena abracadeira para fixar cada um. * Tenha um M3x35 SHCS (ou algo similar) passando por cada carro e estendendo-se em direcao ao centro da impressora. Deslize cada um dos pequenos tubos impressos (que eu chamo de adaptadores de tubo) nas extremidades dos M3x35, e entao use uma porca nylock M3 para impedir que eles escorreguem para fora. * Deslize as extremidades livres restantes dos tubos de borracha sobre os adaptadores de tubo e use uma pequena abracadeira para fixar cada um. * Meca e encurte seu tubo Bowden. Nas minhas impressoras, ele tem cerca de 150mm, reduzido de cerca de 450mm. Isso reduziu as configuracoes de retracao em um fator de 3x! Alem disso, voce provavelmente pode definir sua aceleracao de retracao para um grande valor -- estou usando 3000mm/s^2, e a velocidade de retracao e de 200mm/s. * Nas minhas impressoras, eu suspendo o carretel no topo e tambem tenho um pedaco de canal de aluminio em L perto da frente, indo entre as extrusoes horizontais superiores X-Z e Y-Z. Eu usei duas abracadeiras para prendero Key-Bak a esse pedaco de canal de aluminio em L, e uma abracadeira adicional para atuar como um guia de filamento solto. * No Key-Bak, eu removi o anel dividido e o substitui por uma pequena abracadeira. Eu usei um pouco de corda de pesca lacada em torno dos tres bracos da "Y", e fiz a abracadeira passar por esses lacos. Assim e como o Key-Bak puxa a "Y" para contrabalancar o peso do extrusor.
