Sobre o objeto 3D Extrusora Titan Direta Anycubic Mega

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Extrusora Titan Direta Anycubic Mega foi projetado para Impressora 3D. PORTUGUES Introducao :Esta modificacao e um rework profundo do Mega Direct. Sistema de refrigeracao baseado no Mega X-Carriage MK3, modificado para compatibilidade com E3D V6/V5/VULCANO e possui a capacidade de mover elementos para acessar detalhes do hotend.Se voce tiver alguma duvida ou sugestao, por favor, escreva nos comentarios.Se voce quiser agradecer ou apoiar:PayPal Yandex moneyBeneficios:Permite reduzir a extensao dos retratos e o fator K no Linear Advance, reduzindo significativamente o tempo de impressao.O controle do fluxo de material melhorado resulta em qualidade de impressao aprimorada de cantos e costuras.Possibilidade de impressao com filamentos flexiveis.Design aprimorado e otimizado permite maior aceleracao (valores recomendados estao listados abaixo).Nao sao necessarias pecas alem das pecas padrao do Anycubic I3 Mega S para a montagem.Suporte para E3D V6/V5/VULCANO.Suporte para motor de ate 32 mm de comprimento (motor padrao Anycubic Mega S) com pouca perda na area de impressao no eixo X.Refrigeracao de alta qualidade com ajuste de altura do eixo Z.Otimizado para montagem das ultimas versoes do Mega S.Mecanismo de tensionamento de correia de alta qualidade.Peso relativamente baixo da montagem.Recomendacoes para montagem e calibracao:E NECESSARIO verificar a perpendicularidade do eixo do hotend em relacao ao plano da mesa (a mesa deve estar na posicao de ajuste proxima ao fundo para reduzir o erro de posicionamento) usando um esquadro. (veja a foto)E NECESSARIO ao instalar o suporte no carro do feeder controlar o pinhao rotacionavel (deve se mover livremente, mas sem folga).Se voce usar um motor padrao Anycubic Mega S (NEMA17 32mm), voce deve instalar a peca 3_32mm motor fix, note que o espaco de trabalho sera reduzido em 2 centimetros no eixo X.Bom apertar a correia, com um peso maior e especialmente importante.E importante reiniciar o Linear Advance se estiver ativado no EEPROM M900 K0 e a Cura colocar 0. E apos isso, recalibrar os valores calibracao do fator K.Estenda a fiacao do sensor de quebra de filamento (recomendado se houver um sensor).A fiacao do motor do extrusor precisa ser estendida ou substituida por uma mais longa.Nao e recomendado estendera fiacao do termistor e do aquecedor. Os elementos padrao do Mega S requerem substituicao devido ao seu comprimento curto.Dicas para impressao em altas velocidades/aceleracoes diretas:!E altamente recomendado que voce instale primeiro este firmware, calibrando e configurando de acordo com as instrucoes: Anycubic Mega marlin 1.1.9.Velocidade da casca externa 30 mm/s, aceleracao 800.Velocidade da casca interna 60 mm/s, aceleracao 1500.Velocidade de preenchimento 80 - 100 mm/s (depende), aceleracao 3000.Velocidade de impressao padrao 60 mm/s, aceleracao padrao 3000.Velocidade de deslocamento 200 mm/s, aceleracao 4000.Velocidade de preenchimento solido inferior 40 mm/s, aceleracao 3000.Velocidade de preenchimento solido superior 30 mm/s, aceleracao 3000.(as configuracoes sao baseadas nas recomendacoes Anycubic I3 Mega ULTIMATE Upgrade Guide e na minha propria experiencia).Lista de pecas:(Recomendado) Montagem completa E3D V6 (incluindo um termistor e um aquecedor).Parafusos M3 25mm x 4.Parafusos M3 15mm x 6.Parafusos M3 10mm x 2.Porcas M3 x12.Parafusos, porcas M3 do mecanismo padrao do Anycubic Mega S.Titan padrao Anycubic Mega S // E3DTitan / Triangle Titan.Motor padrao Anycubic Mega S NEMA 17, 32 mm (com perda de 2 centimetros de area impressa) // motor NEMA 17, 22 mm "plano".Ventilador padrao // 3010 12V // 4010 12V.Turbina padrao // 5015 12V.Configuracoes de impressao para os principais elementos:filamento PETG XT 3D Fila/ABS1MainBoardbocal 0.4.largura da casca 1,5 mm.altura de camada recomendada 0.12-0.18.preenchimento 80%.suporte nao e necessario.4MainTensioner -bocal 0.4.largura da casca 1,5 mm.altura de camada recomendada 0.12-0.18.preenchimento 80-100%.suportes no fundo.5LeftTensioner, 6RightTensionerbocal 0.4.largura da casca 1,5 mm.altura de camada recomendada 0.12-0.18.preenchimento 80-100%.suporte nao e necessario.7HolderG2T_2.3mm_left, 8HolderG2T_2.3mm_rightbocal 0.4.largura da casca 1,5 mm.altura de camada recomendada 0.12-0.18.preenchimento 100%.suporte nao e necessario.10CullerModel7HolderG2T_2.3mm_left, 8HolderG2T_2.3mm_rightbocal 0.4.largura da casca 1,5 mm.altura de camada recomendada 0.12-0.18.preenchimento 100%.suportes no fundo.Planos para melhorar o projeto.Aumentar a altura de impressao em Z.Adicionar suporte para BLtouch.Radiador de resfriamento integrado no hotend.Adicionar um suporte para facil alimentacao do filamento.Algumas ideias? Escreva nos comentarios!Registro de mudancas:1.0.0 lancamento1.0.1 correcao do cooler1.0.2 correcao de rotacao

Baixar

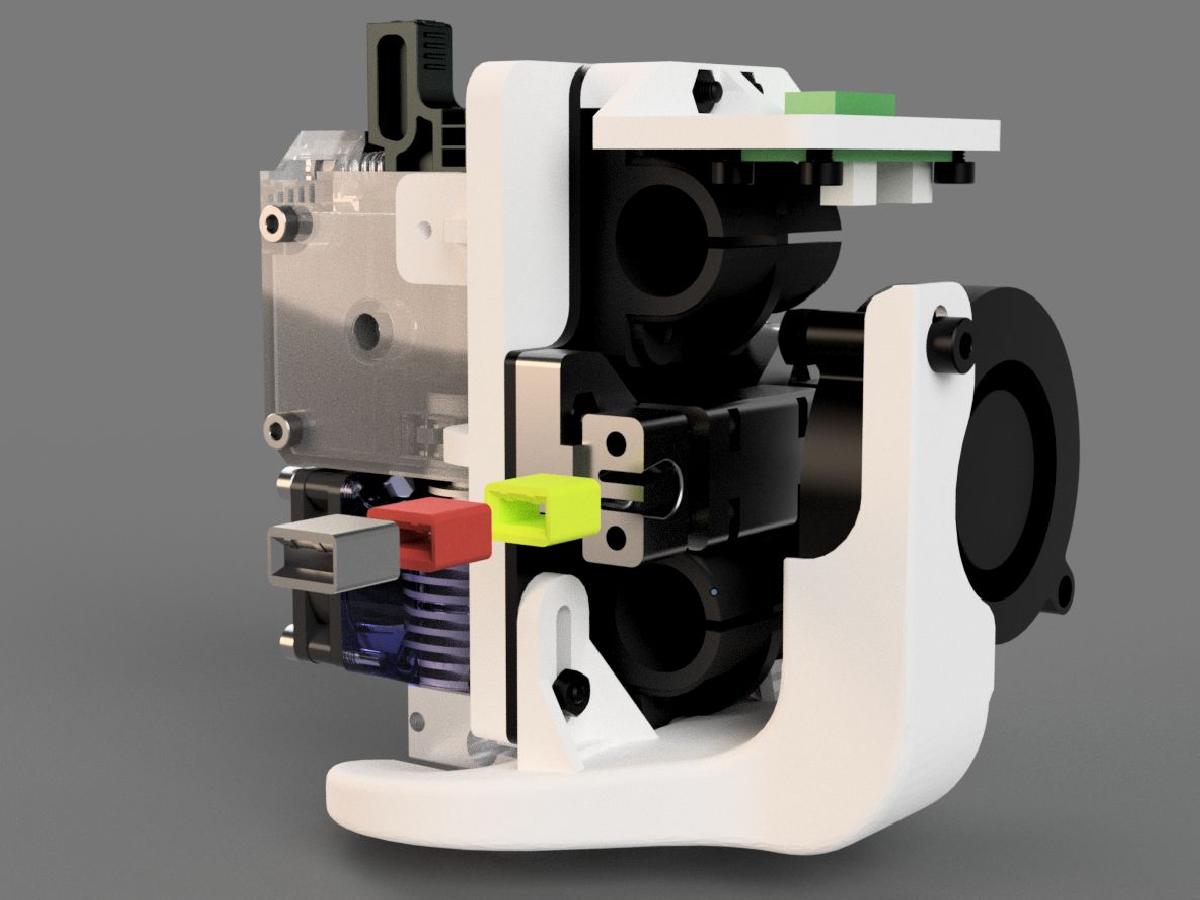

O modelo 3D da "Extrusora Titan Direta Anycubic Mega" representa uma modificação significativa e otimizada do sistema de extrusão original da impressora Anycubic I3 Mega. Este projeto é voltado para aprimorar a eficiência e a qualidade de impressão, sendo uma solução atraente para entusiastas de impressão 3D que buscam melhorar o desempenho de suas máquinas.

### **Introdução ao Projeto**

O modelo é uma reformulação do modelo Mega Direct, que busca integrar um sistema de resfriamento baseado no Mega X-Carriage MK3. Ele foi adaptado para compatibilidade com hotends populares como E3D V6, V5 e Vulcano. Além disso, possibilita fácil acesso aos detalhes do hotend, tornando o processo de manutenção mais simples.

### **Benefícios da Modificação**

Os principais benefícios deste modelo incluem:

- **Redução no Tempo de Impressão:** A modificação reduz o comprimento das retrações e o fator K no Linear Advance, permitindo impressões mais rápidas.
- **Melhor Qualidade de Impressão:** O controle aprimorado do fluxo de material resulta em impressões com maior qualidade nas superfícies e costuras, além da capacidade de usar filamentos flexíveis.
- **Melhor Aceleração:** O design otimizado permite um aumento na aceleração durante a impressão.
- **Manutenção Simples:** Nenhuma peça além das partes padrão da Anycubic I3 Mega S é necessária para a montagem.

### **Recomendações para Montagem e Calibração**

O autor salienta a importância da precisão na montagem:

- **Verificação de Perpendicularidade:** Certifique-se de que o eixo do hotend está perpendicular ao plano da mesa, utilizando um esquadro.
- **Controle de Folga:** O pinhão rotativo do carro do alimentador deve mover-se livremente, mas sem folga excessiva.
- **Calibração do Linear Advance:** É necessário redefinir e recalibrar o Linear Advance após a instalação.

### **Configurações para Impressão Direta**

O autor fornece dicas sobre velocidades e acelerações para otimizar a impressão:

- **Camada Externa:** 30 mm/s com aceleração de 800.
- **Camada Interna:** 60 mm/s com aceleração de 1500.
- **Preenchimento:** 80-100 mm/s, dependendo do modelo, com aceleração de 3000.
- **Velocidade de Deslocamento:** 200 mm/s com aceleração de 4000.

Essas configurações ajudam a maximizar a eficiência de impressão e a qualidade dos objetos impressos.

### **Lista de Peças Necessárias**

A lista de materiais inclui componentes padrão que facilitam a montagem:

- Montagem completa do E3D V6.
- Parafusos e porcas de diferentes tamanhos.
- Motor padrão da Anycubic Mega S NEMA 17.
- Ventiladores e turbinas padrão.

### **Planos Futuros e Melhorias**

O autor tem planos para futuras melhorias, incluindo o aumento da altura de impressão em Z, suporte para BLTouch, e um sistema de resfriamento mais eficiente.

### **Conclusão**

A "Extrusora Titan Direta Anycubic Mega" é um projeto bastante interessante para quem deseja melhorar a performance da impressora Anycubic I3 Mega. Com as instruções e recomendações fornecidas, a implementação deste modelo promete resultados satisfatórios e uma experiência de impressão 3D aprimorada. Qurtamente, a comunidade pode se beneficiar desse projeto através de feedback e sugestões, enriquecendo ainda mais o desenvolvimento da impressão 3D.
