Sobre o objeto 3D Extrusora Tevo Tornado versao SMTechnologies

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

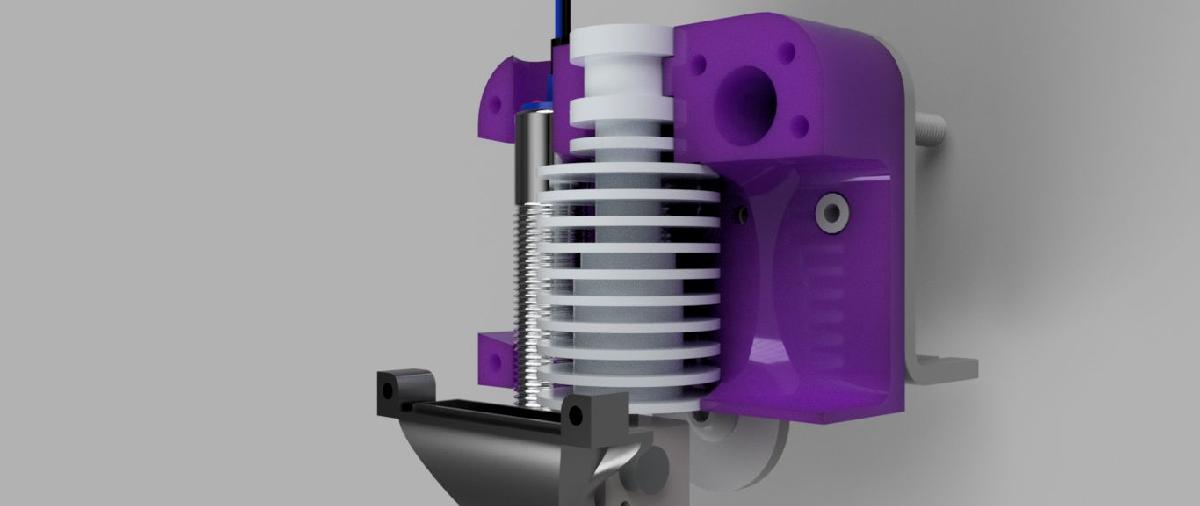

Extrusora Tevo Tornado versao SMTechnologies foi projetado para Impressora 3D. SMTechnolgoies apresenta sua versao de extrusor Bowden para a Tevo Tornado.Nesta versao, poderemos utilizar um extrusor e3d-V5 ou sua edicao V6, com isso a qualidade de impressao da Tevo Tornado e significativamente melhorada. E ao mesmo tempo, podemos incluir um sensor para auto nivelar a plataforma de impressao. (na proxima versao iremos incluir mais versoes de sensores, como o pinda M8, BL-Touch, etc.)A Tevo Tornado e uma impressora robusta, com boas dimensoes na area de impressao, mas tambem tem suas desvantagens, que sao:-Imprecisao no eixo Zinstabilidade na plataforma de impressao devido a inchaco no buildtakMa distribuicao do cabeamento, que afeta no momento de operar o equipamento.-Ma circulacao de ar no sistema de extrusao, (neste ponto, nos concentramos neste momento)tanto no dissipador da resistencia quanto no ventilador de camada, o fluxo de ar nao e estavel, devido ao fato de que o ventilador que dissipa a temperatura do heat block (Fan 40x40mm pull) esta expelindo ar ao mesmo tempo para as camadas que estao sendo impressas, isso nos gera problemas para que a resistencia mantenha corretamente sua temperatura, ja que o ar impacta diretamente contra ela da mesma forma,ao mesmo tempo, o ventilador de camada direciona o ar nao para o filamento que acaba de ser extrudido, mas sim diretamente para a resistencia, o que e uma incongruencia, e por isso que decidimos criar nossa versao de extrusor Bowden isolado, no qual pode-se usar um extrusor v5 ou v6.Os extrusores e3d-V5 ou e3d-V6 sao os mais populares e muito eficientes atualmente. Por isso escolhemos esta versao.Pelo mesmo motivo, foi selecionado um ventilador 30x30mm push, que se encarregara de dissipar a temperatura dos aneis de dissipacao do heat block. Ao direcionar o fluxo de ar deste ventilador em um bloco fechado, conseguimos dissipar efetivamente as temperaturas, portanto, nao ha medo ao usar este ventilador. (tambem lembrem-se de que e o mesmo que usa o EV6)O ventilador stock do fan layer da Tevo Tornado foi mantido para a mesma tarefa, mas a ele foi projetado um blower que direcione eficientemente o fluxo de ar na direcao das camadas recem-extrudidas.Vale ressaltar que esta atualizacao tambem pode ser aplicada a impressoras similares em seu carro do eixo X.

Baixar

O modelo 3D denominado "Extrusora Tevo Tornado versão SMTechnologies" representa uma significativa inovação para os usuários da impressora 3D Tevo Tornado, atendendo especialmente à demanda por melhorias na qualidade de impressão e eficiência do fluxo de ar no sistema de extrusão.

### Principais Características

1. **Compatibilidade com Extrusores E3D-V5 e V6**: A nova versão da extrusora foi projetada para aceitar extrusores E3D-V5 ou sua versão mais recente, o E3D-V6. Esses extrusores são reconhecidos pela sua eficiência e popularidade, o que contribui para uma melhoria substancial na qualidade de impressão, tornando-a mais precisa e consistente.

2. **Sistema de Nivelamento Automático**: O design permite a inclusão de sensores para auto-nivelamento da plataforma de impressão. Isso seria um passo significativo para resolver a imprecisão do eixo Z, um dos principais problemas enfrentados pelos usuários da Tevo Tornado.

3. **Melhoria no Fluxo de Ar**: A modificação aborda um ponto crítico: a má circulação de ar no sistema de extrusão. O ventilador de 40x40mm, que atualmente causa problemas ao direcionar ar para as camadas recém-impressas e para a resistência do aquecimento ao mesmo tempo, será substituído ou modificado. Um novo ventilador de 30x30mm foi selecionado para dissipar o calor do heat block de forma mais eficiente, utilizando um design adequado que permite um melhor gerenciamento térmico.

4. **Reconfiguração do Ventilador de Camada**: O ventilador de camada original será mantido, mas com um novo projeto de blower que direcionará o fluxo de ar especificamente para o filamento recém-extrudido, evitando a dissipação de calor diretamente no heat block e melhorando a qualidade da impressão.

5. **Aplicabilidade em Impressoras Similares**: Um ponto interessante é a adaptabilidade deste modelo a impressoras 3D similares que compartilham características com a Tevo Tornado, ampliando o alcance do projeto.

### Desafios e Soluções

Os desafios identificados na Tevo Tornado incluem não apenas a imprecisão do eixo Z, mas também a instabilidade da plataforma de impressão devido ao inchamento do BuildTak e a má distribuição do cabeamento. A proposta da SMTechnologies visa não só aprimorar a eficiência da extrução, mas também auxiliar na correção de problemas que afetam a experiência do usuário e a qualidade final da impressão.

### Conclusão

A "Extrusora Tevo Tornado versão SMTechnologies" se apresenta como uma solução viável e inovadora para entusiastas de impressão 3D que buscam não apenas melhorar a performance de suas impressoras, mas também tornar o processo de impressão mais confiável e eficiente. Com a adoção de tecnologias já consolidada, como os extrusores E3D e novos sistemas de ventilação, a proposta tem potencial para elevar a qualidade das impressões e resolver problemas recorrentes na utilização da Tevo Tornado.
