extrusora reductora 3:1 bowden para disco easy
Peças para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D extrusora reductora 3:1 bowden para disco easy
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

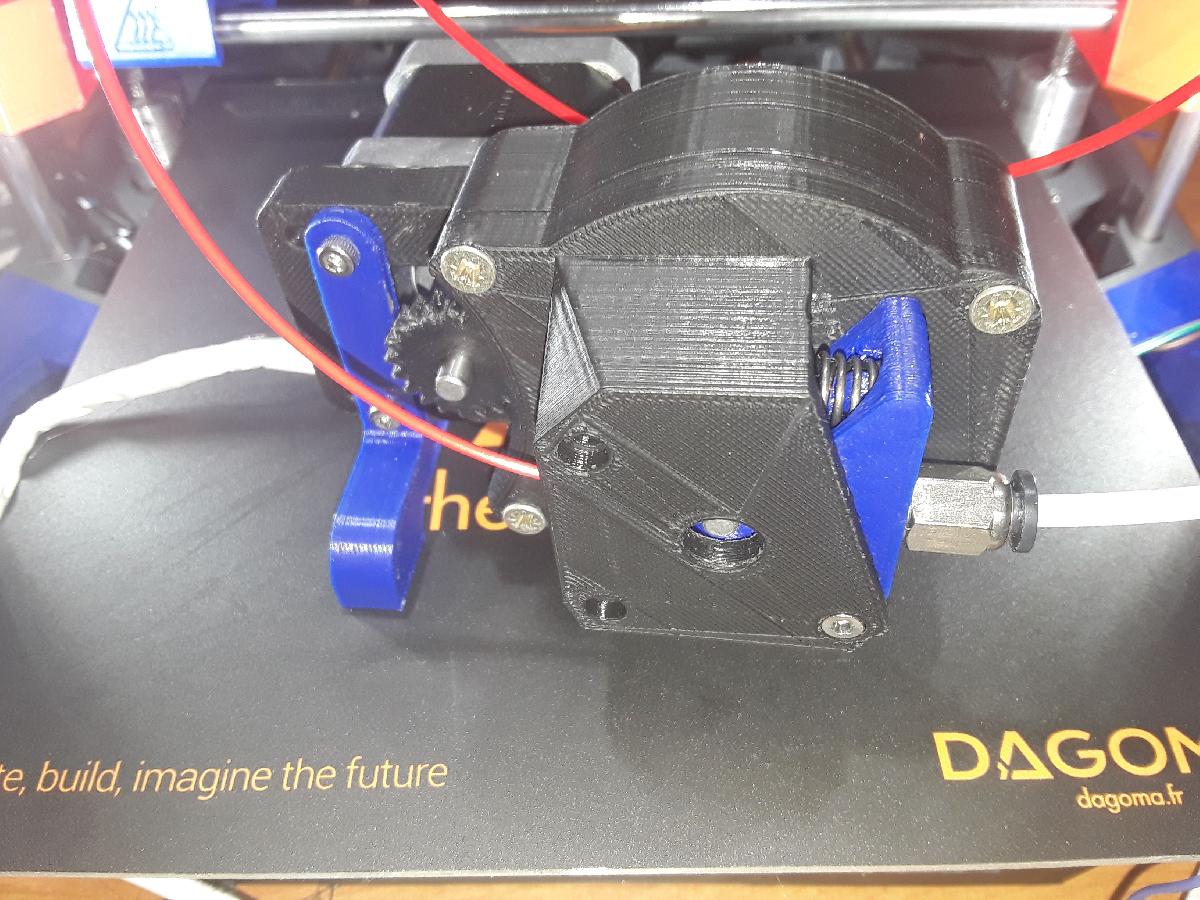

extrusora reductora 3:1 bowden para disco easy foi projetado para Impressora 3D. Um pequeno redutor para o seu extrusor, para fazer passar os fios que normalmente te irritam porque nao param de estalar ou se voce deseja reduzir o diametro do seu bico. Faco 2 meses que o coloquei em funcionamento e nao tenho mais problemas. Sem desgaste aparente apesar de uma dezena de quilos de PLA 3D Fila passados. Voce precisara recuperar o braco do extrusor original da discoeasy, bem como o guia de fio, a mola e a engrenagem de acionamento do fio para a montagem (sem esquecer o nema 17…) e adicionar: - um parafuso de diametro 5mm - 3 rolamentos 685zz - uma arruela 5mm - alguns porcas de diametro 5mm - e 4 parafusos cabeca chata de madeira de diametro 3,5mm. A montagem e simples: - Fixe o Nema no suporte integrando a base do conjunto - Passe o parafuso de 5mm por 2 685zz e depois pelo suporte do extrusor - Coloque duas porcas para manter a cabeca do parafuso contra os rolamentos e aperte - Coloque a roda de 60 dentes na ultima porca que voce acabou de apertar e bloqueie com uma porca (mais uma vez…) Aqui, voce precisara se armar de paciencia e mostrar destreza…. - Encaixe a tampa A partir dai, tudo passa pela fenda do braco do extrusor - Encaixe o ultimo rolamento e posicione-o em seu lugar na tampa - Coloque uma arruela de diametro 5mm - Encaixe a engrenagem de extrusao (a roda de cobre…. Desculpe minha falta de vocabulario tecnico!). Eu dei uma passada de rosca na minha, para nao ter que forcar durante a montagem. - Encaixe uma porca (para esta ultima, eu coloquei um nylstop) - Rosqueie a tampa - E aperte tudo (sem esquecer a porca do ultimo rolamento) - Recoloque o braco com a mola do seu extrusor Normalmente, na mesa, restam 2 parafusos de 3mm do seu antigo extrusor. Eu explicarei como usa-los em um proximo projeto finalizado, mas ainda em teste: uma impressora core XY de grande formato muito mais avancada do que o conjunto que voce acabou de montar. Ainda nao acabou… Agora voce precisa configurar seu firmware (no meu caso, Marlin RC8) modificando o passo do motor do extrusor. - Primeiro, voce deve inverter o sentido de rotacao do nema (e verdade, colocamos uma engrenagem!) Para isso, procure a linha no configuration.h: “#define INVERT_E0_DIR false” E substitua “false” por “true” - Procure a seguinte linha no configuration.h: “#define DEFAULT_AXIS_STEPS_PER_UNIT { 80, 80, 1600, 98 }” No meu caso, o 1600 esta definido porque tenho parafusos trapezoidais de passo 2 em Z, entao pode ser que em seu caso, voce tenha um valor proximo de 2500 se estiver na configuracao original com os parafusos de passo 1,25. - Voce precisa modificar o valor (98) para 285, que corresponde ao valor do passo do motor. Este valor pode ser ajustado durante sua calibracao. O metodo e simples: - Remova a mangueira bowden do seu extrusor - Corte o fio ao nivel da saida do extrusor - Extrude 100mm de fio usando sua impressora - Meca o fio que saiu do extrusor com um paquimetro - Ajuste o valor em seu firmware com a regra de 3 - Repita a operacao ate ficar satisfeito E ai esta feito! Em uso, sera necessario ampliar a base porque o peso do Nema pode fazer o conjunto se inclinar (sem gravidade), nao fiz isso porque ja fixei no quadro do meu novo projeto. Seria aconselhavel prever uma roda de 60 dentes perfurada para facilitar o aperto do Nema. Atualmente, estou testando rodas em formato de chevron em uma reducao diferente, mas que se encaixa perfeitamente no conjunto e resolve este problema. Eu as adicionarei em uma atualizacao assim que isso for conclusivo. Sempre atento as observacoes para fazer o projeto avancar, entao nao hesite... Boas impressoes a todos...
