Sobre o objeto 3D Extrusora Prusa I3 (Filamento Flexivel) (Mk7 / MK8) (BLTouch / Sensor Capacitivo de 18mm / Sensor Indutivo de 12mm))

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

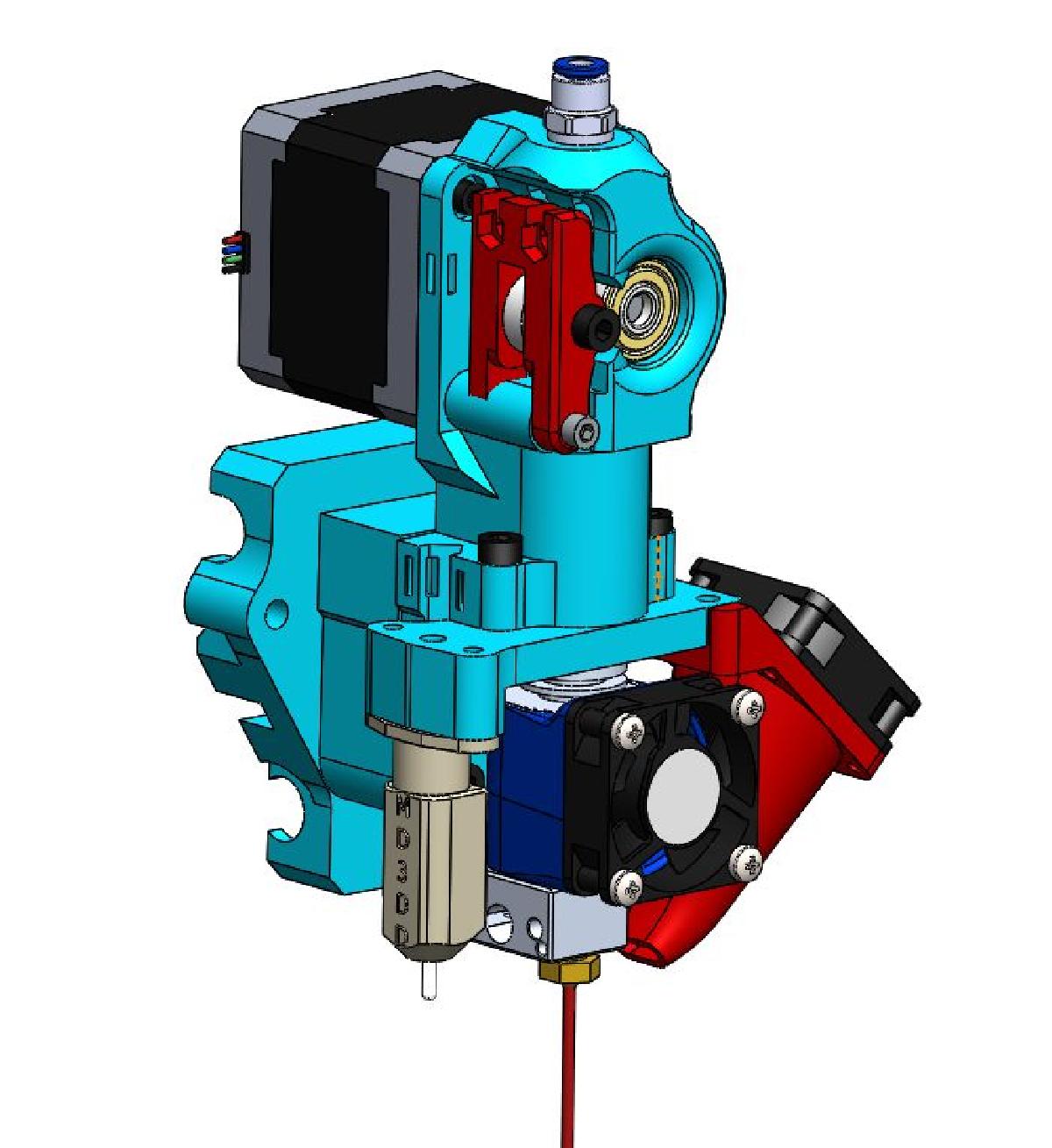

Extrusora Prusa I3 (Filamento Flexivel) (Mk7 / MK8) (BLTouch / Sensor Capacitivo de 18mm / Sensor Indutivo de 12mm)) foi projetado para Impressora 3D. Extrusor para materiais flexiveis, pode ser acoplado em Prusa i3 ou similares.Especialmente projetado para esses materiais, a ideia e deixar o menor espaco possivel entre a roda motora e o PTFE. Assim, impedimos que o filamento enrosque nela, que e um dos principais problemas com esse tipo de filamentos.Para filamento de 1,75mm, imprimindo sem problemas a 60mm/s na minha P3Steel.O motor com o qual foi projetado e um Nema 17 de 40 mm de comprimento, antes de imprimi-lo, certifique-se da medida do seu motor e escale o espacador para que se encaixe perfeitamente com o motor, caso contrario, voce corre o risco de o motor bater contra a estrutura ao subir o eixo Z.Atualizacao 23/04/2015 - ventilador de camadaAtualizacao 09/07/2015 - Carro do eixo X, agora a versao de 1 e 2 extrusores usam o mesmo carro. 2 versoes carregadas - 3 Lm8uu ou 1Lm8Luu + Lm8uuAtualizacao 24/12/2015 - ventilador de camada para volcanoAtualizacao 15/06/2016 - Video de Montagem https://www.youtube.com/watch?v=lY3Mu6cV9Cw&feature=youtu.beAtualizacao 26/01/2017 - Adicionado suporte para BLTouch e Sensor Capacitivo 18mmAdicionada versao otimizada para Mk8 e Mk7Ajustes menores no corpo do extrusor.Adicionada janela para uma facil limpeza da roda dentada.Os parafusos do motor foram trocados por DIN912 M3x8mm.Atualizacao 13/10/2017 - Adicionado angulo de saida ao conduto do PTFE para evitar que entre muito apertado e facilitar a montagem do fusor.Atualizacao 08/01/2021 - Adicionado carro para Anet A8, novo suporte para Ventoinhas Finas de 40x10, e suporte para sensor indutivo de 8mm.Lista de Parafusos1 m3x20mm2 m3x40mm2 porcas m32 m4x16mm1 m4x20mm2 molas para o braco tensor1 mk7Para fixar o extrusor ao seu carro, depende do espacador que voce precisar, com o padrao voce precisara4 m4x40mm4 porcas m4Extruder for Prusa I3/ Steel or similarDesigned for flexible filaments, trying to have zero clearance between the Mk7 Pulley and Bearing and PTFE tubing to better filament movement.With this upgrade, the filament could not roll up in mk7, which is one of the biggest problems with this type of materials.For 1.75mm filament, printing at 60mm/s without problems in my Prusa i3 Steel.The stepper used is a Nema 17 40mm depth and a 15mm spacer, check your stepper before printing and modify the spacer to fit your stepper.Update 23/04/2015 - Fan LayerUpdate 09/07/2015 - X carriage, now simple and dual extruder use same carriage. Two versions uploaded - 3 Lm8uu or 1Lm8Luu + Lm8uuUpdate 24/12/2015 - Fan layer for volcanoUpdate 26/01/2017 - Added support for BLTouch and Capacitive proximity sensor 18mmAdded new version for Mk8 and Mk7 pulleysLittle adjustments in measures for proper assembly.Added a window to clean the pulleyMotor Screws changed to regular DIN912 M3x8mmUpdate 13/10/2017 - Added a taper to the PTFE conduit to avoid using the drill in order to assemble the hotend.Update 08/01/2021 - Added X Carriage for Anet A8, new piece for installing 2 slim blowers (cr10 type), and new mount for 8mm probe sensor (inductive and pinda).1 m3x20mm screw2 m3x40mm screw2 m3 nuts2 m4x16mm screw1 m4x20mm screw2 springs for extruder idler1 mk7For fixing the extruder to your printer carriage, it depends on your spacer, with the standard you need4 m4x40mm screws4 m4 nuts

Baixar

O arquivo "Extrusora Prusa I3 (Filamento Flexível) (Mk7 / MK8) (BLTouch / Sensor Capacitivo de 18mm / Sensor Indutivo de 12mm)" é um projeto para uma extrusora de impressoras 3D que visa facilitar a impressão com filamentos flexíveis. Este modelo é especialmente relevante para usuários que utilizam impressoras Prusa i3 ou similares, pois foi desenvolvido com o intuito de superar algumas dificuldades comuns ao manusear materiais flexíveis.

### Características e Benefícios

1. **Design Otimizado**:
- O design foi elaborado para minimizar o espaço entre a roda motora (pulley) e o tubo PTFE, que é crucial para evitar que o filamento se enrosque. Isso é um problema frequente com filamentos flexíveis, e a proposta é garantir um fluxo contínuo e sem obstruções.

2. **Compatibilidade**:
- O modelo é compatível com filamentos de 1,75 mm e pode imprimir a uma velocidade de até 60 mm/s, o que é considerado eficaz para impressões de qualidade em condições adequadas.

3. **Motor Nema 17**:
- O extrusor foi projetado para ser utilizado com um motor passo a passo Nema 17 de 40 mm de comprimento. O autor recomenda a verificação das dimensões do motor antes da impressão, para garantir um encaixe adequado.

4. **Atualizações Frequentes**:
- O projeto recebeu diversas atualizações desde sua primeira versão, incluindo:
- Implementação de um ventilador para a camada de resolução.
- Alterações no carro do eixo X para compatibilidade com versões de extrusores simples e duplos.
- Adição de suportes para o sensor BLTouch e sensores capacitivos, aumentando a versatilidade do projeto.
- Mudanças no design para facilitar a montagem e limpeza.

5. **Lista de Componentes**:
- O projeto inclui uma lista detalhada de parafusos e componentes necessários para a montagem, garantindo que os usuários tenham todos os materiais à disposição antes de iniciar o processo de impressão e montagem.

6. **Documentação de Apoio**:
- O autor disponibilizou um vídeo de montagem, que é um recurso valioso para aqueles que podem ter dificuldades com as instruções escritas. A presença de um documento claro e um vídeo ajudam a eliminar possíveis frustrações durante o processo de instalação.

### Considerações Finais

O modelo "Extrusora Prusa I3 (Filamento Flexível)" representa um avanço significativo para quem busca imprimir com materiais que demandam maior cuidado e precisão. Ele aborda as principais vulnerabilidades dos filamentos flexíveis e oferece soluções práticas através de um design inovador e funcionais atualizações. A comunidade de impressão 3D se beneficia com esse tipo de contribuição, impulsionando a evolução e a disseminação de bons projetos no domínio da impressão 3D.
