Sobre o objeto 3D Extrusora Modificada Prusa i3 Mk2s MMU para Entrada Estilo Bowden

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

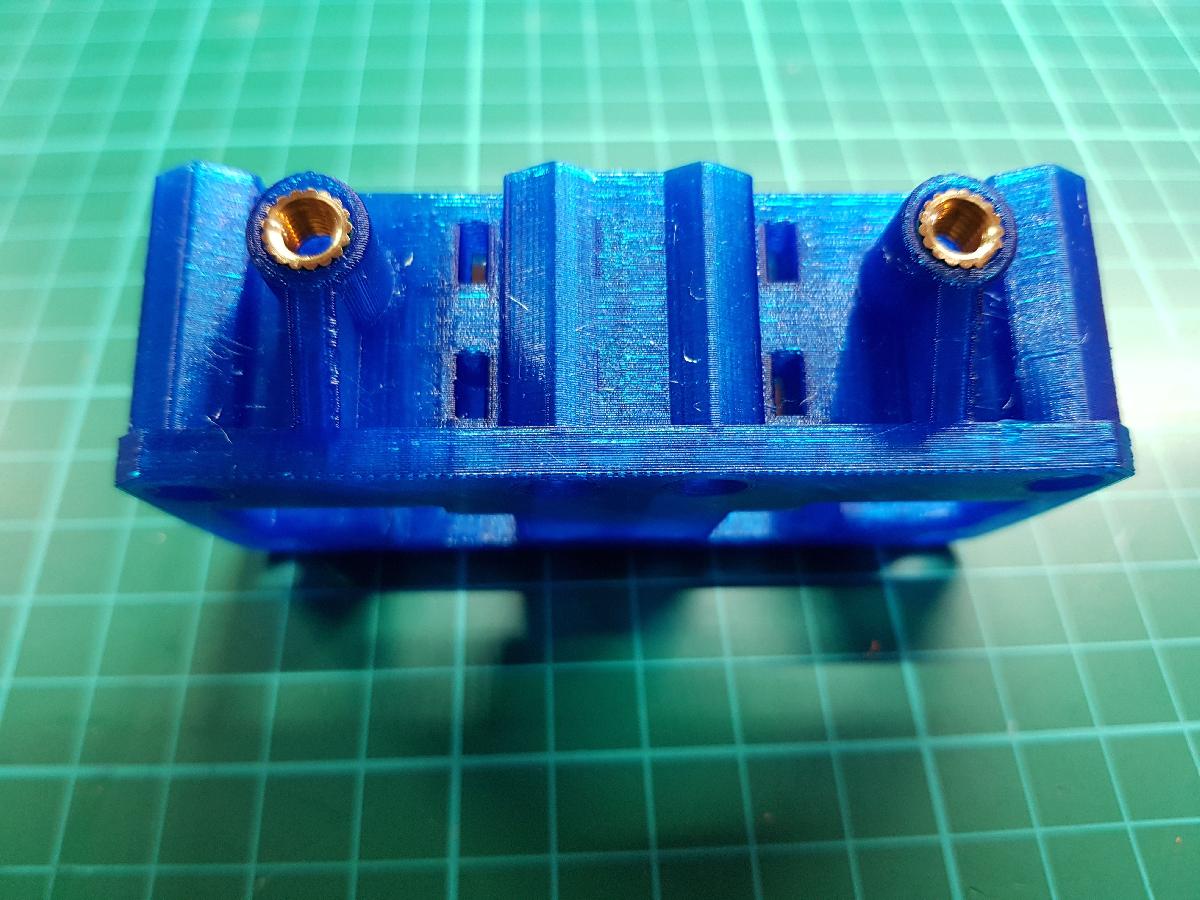

Extrusora Modificada Prusa i3 Mk2s MMU para Entrada Estilo Bowden foi projetado para Impressora 3D. Eu nao gostei da entrada de filamento para o extrusor, e se voce tiver os carreteis acima da impressora, o filamento pode esfregar no extrusor e, no meu caso, fazer um barulho de rangido que era irritante.Mas isso tambem faz parte de um suporte para 4 rolos de filamento, e eu estava usando o tubo PTFE de 4mm de diametro externo. Mas eu senti que algumas pessoas poderiam querer apenas o extrusor para se encaixar em sua configuracao.Lista de Pecas:2 Extrusores modificados4 Insercoes de latao M5 x 7mm4 Conectores Push-in Festo QSM-M5-4Tubo PTFE de 4mm de diametro externo e 2mm de diametro interno (Cortado no Comprimento)Eu usei insercoes de latao M5 x 7mm que encontrei no Ebay. Muitas disponiveis por nao muito dinheiro. Eu tentei igualar o que a Prusa usou, mas eles sairam muito caros em comparacao.Eu usei Conectores Push Festo QSM-M5-4 que comprei na RS Online. Estes sao os mesmos que a Prusa incluiu com o MMU.https://uk.rs-online.com/web/p/pneumatic-straight-threaded-to-tube-adaptors/1216037/Eu reutilizei a insercao de latao do extrusor Prusa. Eu rosqueei um conector Push (um parafuso ou porca serve, eu so nao tinha fixacoes M5 aqui) e com um pouco de forca e um par de alicates, voce pode balancar e puxar as insercoes de latao existentes para fora. Tambem leve o tubo PTFE curto.Todos os conectores de latao sao encaixados por pressao, ou se voce quiser, pode aquecer o plastico antes de empurrar. Eu usei um grampo. Nao se esqueca de encaixar o tubo PTFE curto.Eu fiz o furo de 7,1mm, isso se deve a expansao do material e ao encolhimento do furo.Suporte para 4 rolos https://www.thingiverse.com/thing:2822310Ao cortar PTFE, NAO use cortadores laterais, isso amassa o tubo antes de cortar e o torna oval, o que dificulta a passagem do filamento. Use um estilete afiado e ele permanece redondo.
