Sobre o objeto 3D Extrusora de Seringa MPCNC/MPCNC Mini

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

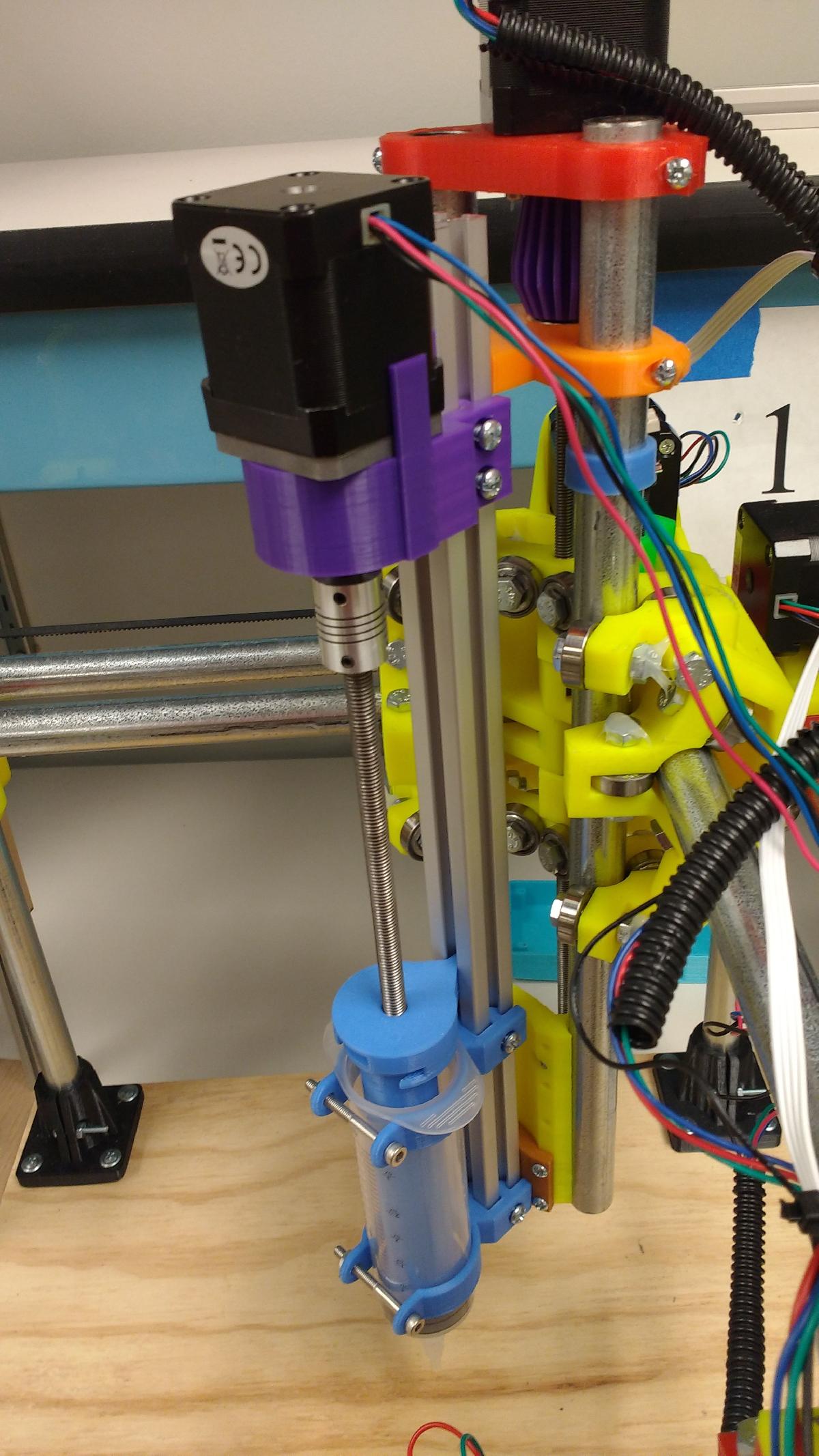

Extrusora de Seringa MPCNC/MPCNC Mini foi projetado para Impressora 3D. Este extrusor foi criado para poder imprimir em varios meios viscosos, como ceramicas, massa de panqueca, Nutella e cobertura. E simples de fabricar e depende das seguintes pecas nao impressas:1x motor de passo NEMA 17 com redutor (relacao de engrenagem 5-1) https://www.omc-stepperonline.com/geared-stepper-motor/nema-17-stepper-motor-bipolar-l48mm-w-gear-raio-51-planetary-gearbox-17hs19-1684s-pg5.htmlCerca de 30 cm de extrusao 80/20 T-Slot de 20 mm: https://8020.net/20-2020.htmlCerca de 15 cm de barra roscada M81 porca M8 padrao (6,3 mm de altura, 12,9 mm de plano a plano)1 acoplador linear 8mm-8mm com hardware necessario (Conecta o eixo do motor a barra roscada de 8mm, disponivel aqui se voce nao quiser comprar um: https://www.thingiverse.com/thing:2452569)1 seringa Luer Lock de 60 mL (sugiro adquirir extras, pois podem entupir rapidamente) http://www.vitalitymedical.com/60-ml-luer-lock-syringe.htmlOU1 seringa de 100 mL: https://www.sunlightsupply.com/shop/product/measure-master-garden-syringes6 parafusos de maquina 8/32 x 3/4" (Mantem os fixadores no lugar no 80/20)2 parafusos de maquina 8/32 x 1,5" com porcas (Mantem a seringa no lugar)4 parafusos de maquina M3 x 10 (Segura o motor NEMA 17 5-1 no lugar)4 parafusos de maquina M3,5 x 15 com porcas (Montagem no suporte universal padrao MPCNC)A montagem e relativamente simples, mas para cobrir qualquer problema potencial, aqui esta em detalhes extremos: Escolha um tamanho de seringa e uma versao do MPCNC (padrao ou mini). Imprima o suporte do motor, o suporte de 80/20 para o seu MPCNC, 1 embolo, 2 suportes de seringa e 1 armadilha para porca para o tamanho da seringa escolhido.NOVO: Tambem imprima 8020_Stabilizer_Mini_MPCNC_20mm.stl se voce estiver usando um Mini MPCNC. Esta peca substitui o componente C-Lower.stl ou C-Z-Lower_080.stl na impressora, levando a um extrusor mais estavel. Esta peca e opcional se voce nao quiser modificar sua impressora.Remova qualquer material de suporte de todas as pecas impressas e parafuse o motor na peca do suporte do motor. Anexe o acoplador ao eixo do motor e conecte a barra roscada ao outro lado do acoplador. Deslize a porca de 8mm na armadilha para porca e parafuse a armadilha para porca na barra roscada, de modo que a extremidade plana da armadilha para porca esteja voltada para o motor. Em seguida, deslize as impressoes na T-slot de 80/20 conforme mostrado nas imagens acima e parafuse os parafusos de maquina 8/32 x 3/4" nos orificios que levam a extrusao T-slot. Esses parafusos deixarao marcas no 80/20 nas localizacoes de cada parte. Para maior estabilidade, faca furos em cada uma dessas localizacoes para permitir que os parafusos tenham mais aderencia na T-slot de 80/20 (nao execute esta etapa ate que tudo tenha sido montado para garantir o espacamento adequado). Remova as aletas de suporte do embolo impresso e retire a tampa de borracha da extremidade do embolo que veio com a seringa. Coloque a tampa de borracha no embolo impresso, isso sera um pouco incomodo, mas pode ser feito. Deslize o embolo impresso para dentro da seringa, alinhe o embolo impresso com a armadilha para porca e, em seguida, encaixe a seringa no lugar nos suportes de seringa.Com isso, tudo que voce precisa fazer e conectar o extrusor de seringa a sua placa e voce estara pronto para usar! Ele ocupa a posicao E0 na placa padrao RAMPS, e o firmware precisara ser modificado para ter a contagem de passos correta para o novo motor (assumindo o passo de 32, use 200 x 32 x (5 + 2/11) / 1,25 => 26530,91 passos/mm).Eu acho que a maneira mais facil de reencher a seringa e embalar o meio que voce pretende usar em um saco Ziploc, cortando um canto e espremendo-o na seringa; e um pouco mais facil do que tentar colocar Nutella diretamente na seringa.Arquivos do SolidWorks disponiveis sob solicitacao.

Baixar
