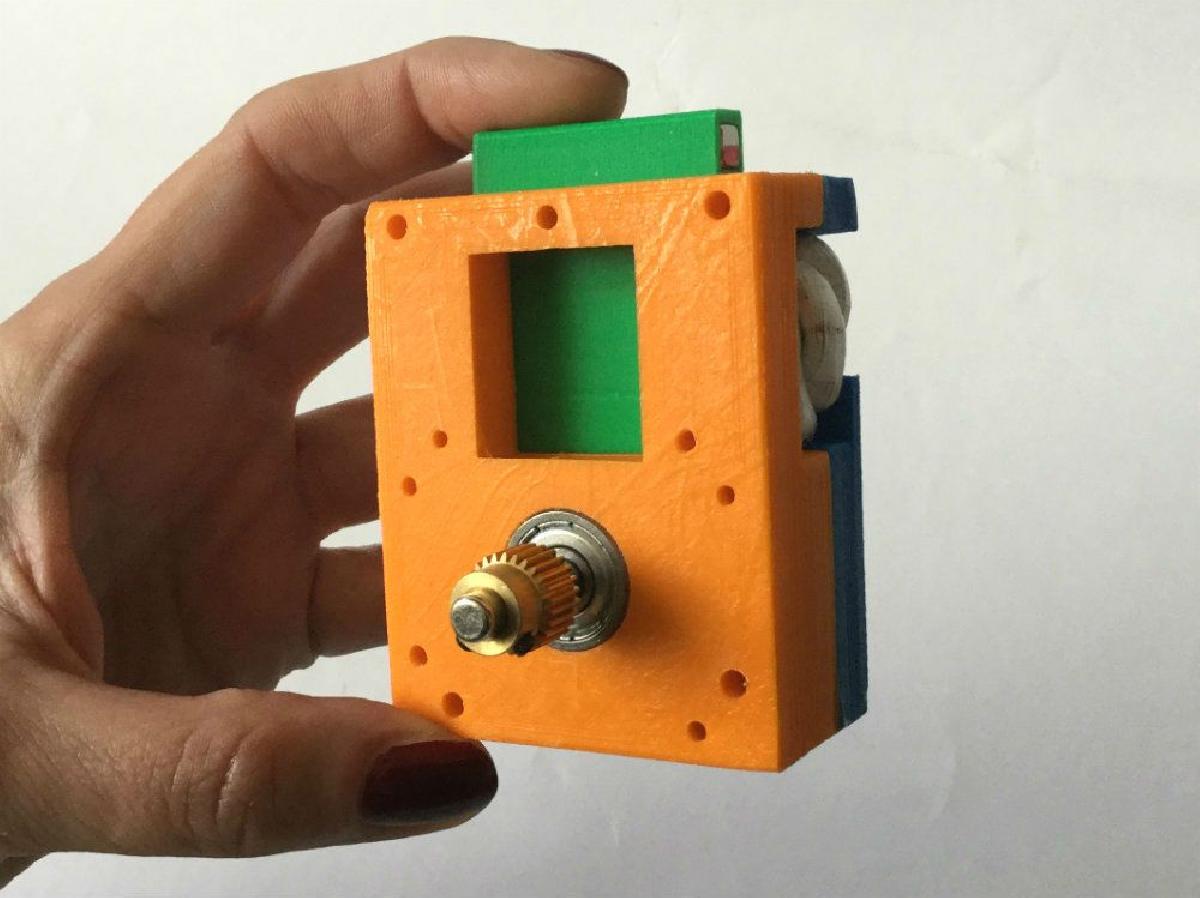

Sobre o objeto 3D Extrusora de Impressora 3D Direta Linear Halbach Array
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Extrusora de Impressora 3D Direta Linear Halbach Array foi projetado para Impressora 3D. Um extrusor com motor de passo e usado na minha Pusa I3 e tambem em quase todas as impressoras 3D. Decidi desenvolver um acionamento de extrusor mais leve baseado em um atuador linear de 3 fases com um arranjo magnetico de Halbach. Ele e projetado para substituir diretamente o NEMA17 em qualquer impressora 3D. Eu queria usar VCA (Atuador de Bobina de Voz) como acionamento, mas VCA e muito caro e mais fraco do que o acionamento com bobinas de 3 fases e um arranjo magnetico de Halbach. Caracteristicas do acionamento do extrusor: Alta relacao de forca para peso Altas forcas continuas e de pico Peso 4,2oz (119 gramas) Altas aceleracoes Sistema magnetico de arranjo de Halbach Mecanismo de Scotch Yoke. Precisamos de 5 imas de terras raras de Neodimio 5X5X25mm N42 ou usar imas compostos, eles precisarao de 10 pecas. O diametro do fio pode ser alterado se uma forca maior for necessaria, mas a corrente de consumo aumentara. Testes com um driver de ponte de 3 fases mostraram que o esforco do acionamento e suficiente para operar como um acionamento de extrusor. Este e um dispositivo experimental, o trabalho nele continua.
Baixar
