Sobre o objeto 3D Extrusora de Factice Qidi X Max 3 X Plus 3 X Smart 3
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

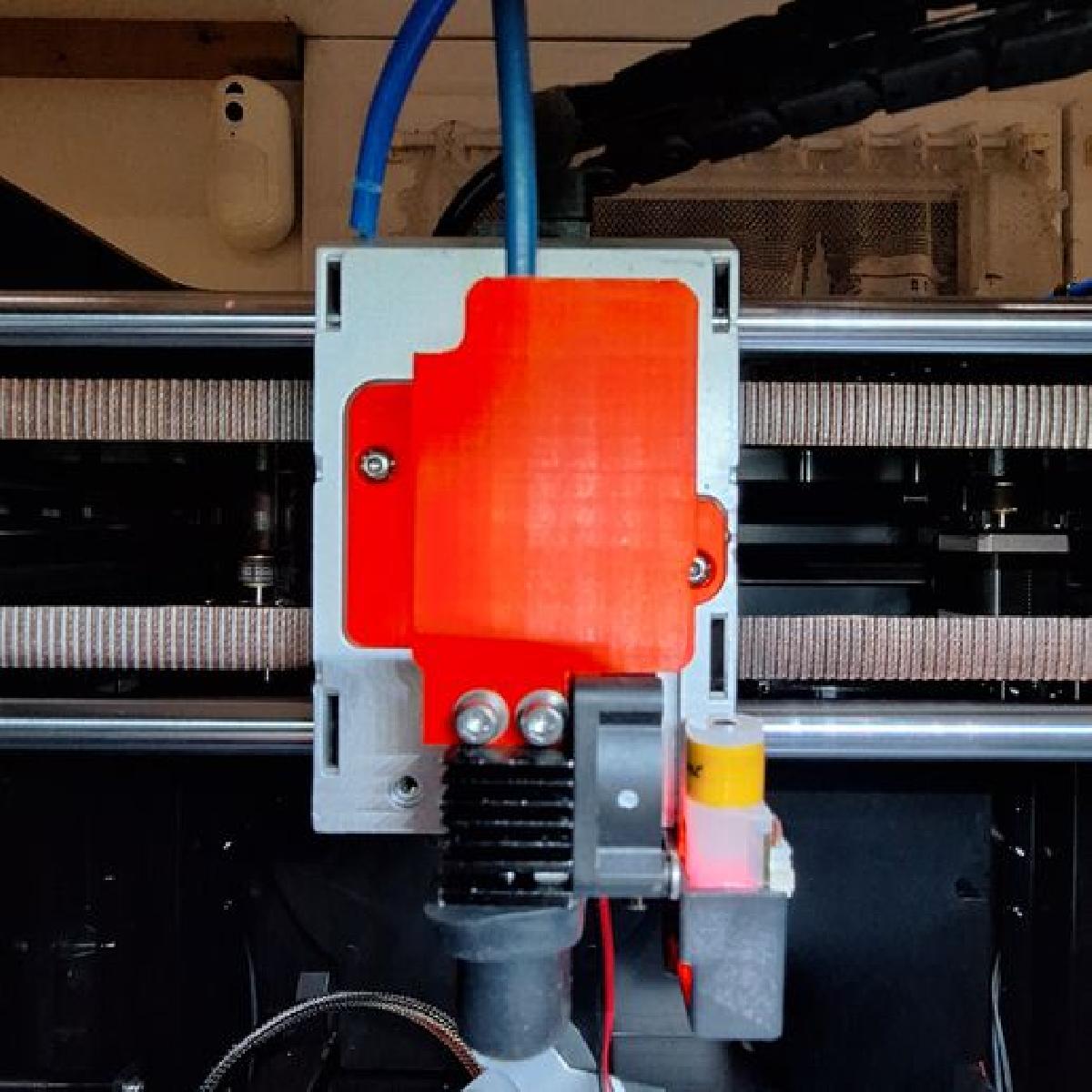

Extrusora de Factice Qidi X Max 3 X Plus 3 X Smart 3 foi projetado para Impressora 3D. Nas maquinas Qidi (X-Max 3, X-Plus 3 e X-Smart 3), o extrusor nao e desbloqueavel, portanto, e impossivel realizar a limpeza do bico usando o "metodo atomico" ou "cold pull". Este extrusor falso, que deve ser instalado no lugar do extrusor original, permitira que voce realize a limpeza com total tranquilidade. Nenhuma conexao eletrica a mover. * Nomenclatura: - 1 extrusor falso para impressao, - 2 inserts Ruthex M3 Short, - 1 tubo PTFE, comprimento minimo de 50 mm. * Procedimento: - desligue a impressora por seguranca, - remova a tampa da cabeca, - remova os 2 parafusos que prendem a cabeca com uma chave Allen de Ø 2,5 mm, - remova a cabeca sem desconecta-la, - remova os 2 parafusos que prendem o extrusor com uma chave Allen de Ø 2,0 mm, - remova o extrusor, - insira o extrusor falso impresso, - fixe-o com os 2 parafusos usando uma chave Allen de Ø 2,0 mm, - insira a cabeca, - fixe-a usando os 2 parafusos com uma chave Allen de Ø 2,5 mm, - coloque a tampa de volta, nao e necessario fixa-la. - ligue a impressora, - comece a limpeza do bico. Ajude-se com a Wiki oficial da Qidi: https://wiki.qidi3d.com/en/home Apos a limpeza, nao se esqueca de reassemblar o extrusor original, repetindo o procedimento abaixo, caso contrario, voce tera problemas para imprimir ;). Um ajuste de offset Z geralmente tambem sera necessario. Meu procedimento de limpeza ("metodo atomico" ou "cold pull"): * 1ª parte: - Abaixe a bandeja para cerca de 150 mm da cabeca (mais facil para rodar o filamento depois). - Coloque a cabeca em uma extremidade dos eixos X e Y (para evitar sobrecarregar as barras de Ø 10). - Aqueca o bico a 220°C. - Diretamente do topo da cabeca, despeje filamento de limpeza manualmente (por exemplo, https://www.smartmaterials3d.com/fr/clean-filament). - Remova o filamento com um golpe forte, mantendo o bico a 220°C. - Repita a operacao ate que o filamento esteja livre de qualquer outro filamento. * 2ª parte: - Ainda com o bico a 220°C, com um PLA 3D Fila de cor clara, cor diferente do ultimo filamento usado, repita as operacoes da 1ª parte. * 3ª parte: - Ainda usando o mesmo filamento de cor clara, ainda a 220°C, despeje o filamento manualmente. - Desligue o aquecimento (ou defina a temperatura do bico para 0°C). - Continue despejando o filamento manualmente, sem forcar muito. O PLA 3D Fila funciona entre 130°C e 150°C, deve ser dificil continuar empurrando. - Continue aplicando leve pressao ao filamento. - Em torno de 100 a 120°C, corte o filamento que sai do bico (as temperaturas dependem do PLA) para que nada fique para fora. - Continue aplicando leve pressao ao filamento. - Entre 80 e 90°C (ainda dependendo do filamento), puxe o filamento com um puxao forte. Voce deve ouvir um caracteristico "PLOC". O filamento deve sair com a forma do bico e ter alguns residuos grudados. Se o filamento quebrar, repita a parte 3, elevando a temperatura ligeiramente para cerca de 80-90°C. Se ainda quebrar, troque o tipo de PLA. Observe o filamento (de uma certa idade, com uma lupa), que deve estar livre de quaisquer residuos. Se nao estiver, repita a operacao. Outros acessorios especificos para a impressora QIDI X-MAX 3 aqui: https://cults3d.com/fr/collections-de-designs/Ed_/accessoires-pour-qidi-x-max-3. Nao hesite em me chamar por mensagem para qualquer evolucao/melhoria/modificacao que considere necessario. Se precisar, outros usuarios tambem podem ter a mesma necessidade. Vamos compartilhar...
