Extrusora de extrusao dual/quad Bowden (bico unico com acionamento unico) + video

Extrusoras para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Extrusora de extrusao dual/quad Bowden (bico unico com acionamento unico) + video

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

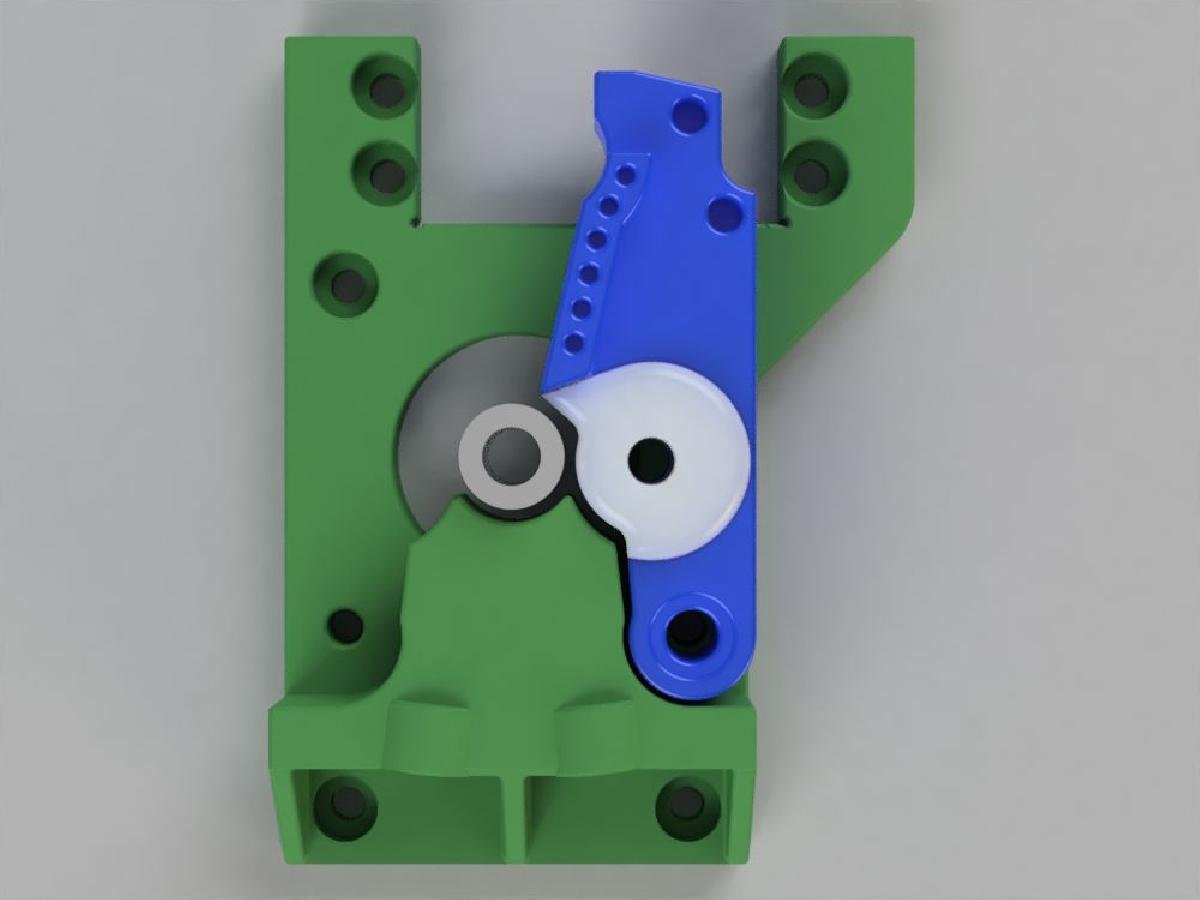

Extrusora de extrusao dual/quad Bowden (bico unico com acionamento unico) + video foi projetado para Impressora 3D. Faz um tempo desde que eu carreguei algo. Mas isso e bem legal! Voce pode me conhecer pelo meu suporte para sensor de proximidade se voce tiver uma Prusa i3. Que e bastante popular, de acordo com as analises do Thingiverse.Eu tive essa ideia quando me interessei pela extrusao dupla. No comeco, encontrei o bem conhecido Unificador de Extrusores. Mais tarde, encontrei um extrusor de dupla extrusao de acionamento direto (bico unico e acionamento unico), que eu gosto mais. Porque e menos volumoso do que usar 2 motores de passo.ProblemaO extrusor de dupla extrusao de bico unico e acionamento unico e de acionamento direto. O que significa que o motor esta preso no eixo. Minha impressora 3D foi atualizada para uma extrusao Bowden, entao eu nao pude usa-lo.SolucaoEu converto o extrusor de dupla extrusao de bico unico e acionamento unico para Bowden. Parece simples, certo? Entao isso e o que eu criei apos horas de recriacao no Autodesk Fusion 360.Agora e possivel combinar isso usando um Unificador de Extrusores Y:Unificador de Extrusores por mokash770 (Conectores Push PC4-01)Peca Y para extrusao dupla com um bico por 3Dator (Conectores Push PC4-M5)Se voce quiser trocar entre 4 filamentos, voce so precisara de 2 motores de passo. Em vez dos 4 regulares, usando um unificador Y de 4 vias na extremidade do bico. Se alguem conseguir fazer isso (quad) funcionar, por favor compartilhe seu Gcode para troca!Como este aqui faz: Lancamento da atualizacao de Multi Material Original Prusa i3 MK2 - extrusao dupla/quadOs arquivos STL foram exportados usando a mais alta qualidade (menor desvio de superficie) possivel, a fim de alcancar o maximo numero de triangulos. Em resumo, as impressoes devem parecer lisas como o diabo.MontagemVeja este link para instrucoes de montagem: Extrusor de acionamento direto (bico unico e acionamento unico).Requer 1 arruela M3 adicional onde cada idler e montado no motor de passo. Voce pode ver o furo rebaixado para a arruela M3.Requer 2 conectores pneumaticos PC4-M5 no lado de saida.Imprima as pecas com altura de camada de 0,1 mm para o melhor resultado.Imprima e monte um unificador de extrusor Y. Eu posso projetar um eu mesmo e adicionar aos arquivos.Imprima o corpo certo para seu servomotor:O design original requer o uso de um servo motor mini com engrenagem metalica Hitec HS-225MG. Mas espere!O HS-225BB e essencialmente do mesmo tamanho, mas possui engrenagens de plastico e, portanto, custa menos.Outro design feito para caber no servomotor de tamanho padrao Hitec HS-422/HS-425BB e outros de tamanho semelhante: body-hs422-hs425bb_repaired.stl.Servomotor padrao Tamiya TSU-04 confirmado para caber body-hs422-hs425bb_repaired.stlCorte uma das pernas do "buco" de servo regular (braco) #12, que vem com seu servomotor Hitec (diz BigSteve). Ou use um semelhante se quiser usar um servomotor diferente.MontagemO suporte foi projetado para estar na direcao adequada das camadas, para maxima resistencia. O espacamento dos furos e o mesmo que o de um motor de passo NEMA17. Permite que suportes de motor de passo populares se fixem ao corpo usando Hardware M3. Ou de alguma outra forma, seja criativo!Coloque o suporte de motor de passo angular de 90 graus popular entre os motores de passo NEMA17 e o corpo. O suporte ficara voltado para baixo, em direcao ao lado de saida.Boa sorte!Impressao em dual color com sucesso:Veja video na galeria acima!Configuracoes de Cura e Firmware liberadas em meu Repositorio GitHubSe voce tiver um firmware diferente, por favor, me deixe adicionar sua configuracao ao Repositorio. Vamos nos ajudar :)Eu adoraria ver suas impressoes! Eu fiz umStatus:Impressoes:Corpo impresso com sucessoIdler impresso com sucessoTeste preliminar de extrusao unica, veja o video abaixoTodo o hardware de montagem encomendado no eBayParafusos de Aco Inoxidavel: [1] [2] [3] [4] chegaram (solicitar envio combinado)rolamentos 624ZZ chegaramConectores pneumaticos PC4-M5 retos e PTFE ID=2mm OD=3mm (mesmo vendedor) chegaramEngrenagem de acionamento MK8 e rolamento 623ZZ chegaramServomotor de tamanho padrao: Feito! body-hs422-hs425bb_repaired.stl - Eu consegui adaptar um Tamiya TSU-04 tambem."Estarei trabalhando em um segundo design de corpo para encaixar em um servomotor de tamanho padrao. Que tem um preco mais amigavel (€15/€25), como o servomotor de engrenagem de plastico Hitec HS-422/HS-425BB com rolamento duplo (esfera). Ou servomotores de tamanho semelhante. Eu acho que isso tornaria mais facil no bolso para qualquer um testar esse negocio."Video dele funcionando e arquivos fonte: https://3dprintingwithzahier.blogspot.nl/2016/12/its-working-bowden-dualquad-extrusion.html

Baixar

A extrusora de extrusão dual/quad Bowden (bico único com acionamento único) é um projeto que atrai a atenção de muitos entusiastas da impressão 3D, especialmente aqueles que desejam explorar a vasta gama de possibilidades que a impressão 3D pode oferecer em termos de cores e materiais. O arquivo em questão, que foi disponibilizado para a comunidade de impressão 3D, destaca não apenas a funcionalidade de uma extrusora dual, mas também a viabilidade de uma versão mais compacta e eficiente que pode ser adaptada a diferentes tipos de impressoras 3D. Vamos explorar profundamente esse modelo 3D e suas implicações na impressão 3D moderna.

### Introdução à Extrusão Dual e Quad

Antes de entrarmos nos detalhes técnicos do modelo, é importante compreender os conceitos de extrusão dupla e quádrupla. A extrusão dupla permite a impressão de dois filamentos diferentes simultaneamente, o que pode resultar em peças com múltiplas cores ou características, como um suporte que pode ser impresso em um material solúvel para facilitar o pós-processamento. A extrusão quádrupla, por outro lado, apresenta a possibilidade de um controle ainda mais refinado ao permitir a troca entre quatro materiais diferentes, proporcionando um espectro ainda mais amplo de camadas e texturas.

### Problemas e Soluções Apresentadas no Projeto

Um dos principais desafios enfrentados por quem deseja usar extrusoras duplas é a complexidade envolvida no controle de dois motores de passo e na logística de movimentação de filamentos. Os sistemas de acionamento direto para extrusoras também costumam ser volumosos e requerer mais espaço, o que pode ser um problema em impressoras 3D com designs compactos ou em estruturas menores.

A solução proposta pelo autor do modelo 3D é simples e eficaz: converter um extrusor de dupla extrusão de bico único e acionamento direto para um sistema Bowden. Este tipo de sistema utiliza tubos para transportar o filamento do motor até o bico de impressão, deixando o motor afastado e, muitas vezes, reduzindo o peso na cabeça de impressão - um fator crucial para aumentar a precisão da impressão.

O autor menciona que, ao utilizar um *Y-merger*, que combina as saídas de dois extrusores em um único bico, é possível operar usando apenas dois motores de passo para realizar a troca entre quatro filamentos diferentes, uma solução que otimiza espaço e custo.

### Processo de Montagem

O processo de montagem da extrusora é meticulosamente descrito, destacando a necessidade de certos componentes como arruelas, conectores pneumáticos e a impressão em camadas finas para garantir a melhor qualidade de impressão. O autor também orienta sobre a escolha do servomotor, com opções adaptáveis que não apenas otimizam o custo, mas também garantem a manutenção de um desempenho sólido.

Importante notar é que a montagem foi projetada para maximizar a resistência das peças, garantindo que a estrutura seja robusta o suficiente para suportar as tensões da impressão.

### Conectividade e Flexibilidade

Um dos principais atrativos desse projeto é a conexão que ele oferece entre diferentes sistemas e peças de mercado. Ao utilizar partes de projetos existentes, como o *Extruder Merger* e outros componentes da comunidade Thingiverse, o autor propõe uma abordagem modular. Isso significa que a comunidade de impressão 3D pode continuar a aprimorar e adaptar o design para suas próprias necessidades específicas, promovendo um ambiente colaborativo crucial para a evolução da impressão 3D.

### Impressão e Qualidade do Produto Final

Os arquivos STL fornecidos foram exportados em alta qualidade, com a intenção de minimizar a deformidade da superfície e maximizar o número de triângulos na malha. Isso é pertinente, já que uma malha bem formada é fundamental para garantir a suavidade e a precisão nas impressões 3D. Isso, combinado com a recomendação de imprimir com uma altura de camada de 0,1 mm, indica um forte foco na qualidade final das impressões.

O autor também incentivou os usuários a compartilhar suas experiências e impressões, promovendo um feedback contínuo que pode beneficiar futuras iterações do design.

### Potencial Futuro da Tecnologia

Embora a extrusão dual e quádrupla ofereça um potencial significativo, o desenvolvimento de tecnologias complementares, como inteligência artificial e software de slicer aprimorados, poderá expandir ainda mais as capacidades dessas impressoras. Com a contínua colaboração e inovação da comunidade de impressão 3D, poderemos esperar ver extrusoras ainda mais versáteis que podem lidar com uma combinação ainda maior de materiais e filamentos, incluindo compostos especiais e filamentos biodegradáveis.

### Considerações Finais

A extrusora de extrusão dual/quad Bowden (bico único com acionamento único) é um exemplo de como a inovação pessoal e a colaboração na comunidade de impressão 3D podem levar a soluções eficazes para problemas comuns. O projeto não apenas oferece uma melhoria significativa em relação aos sistemas existentes, mas também estabelece um modelo que pode ser adaptado e expandido conforme novas necessidades surjam.

Embora a impressão 3D continue a evoluir, iniciativas como estas demonstram como cada membro da comunidade pode contribuir para a construção de um futuro mais criativo e funcional na produção aditiva. Portanto, se você está no campo da impressão 3D, seja um novato ou um especialista, vale a pena explorar esse modelo e as demais inovações que vêm surgindo no espaço. Ao fazer isso, cada um de nós pode se tornar parte do movimento que está transformando a maneira como fabricamos e criamos.
