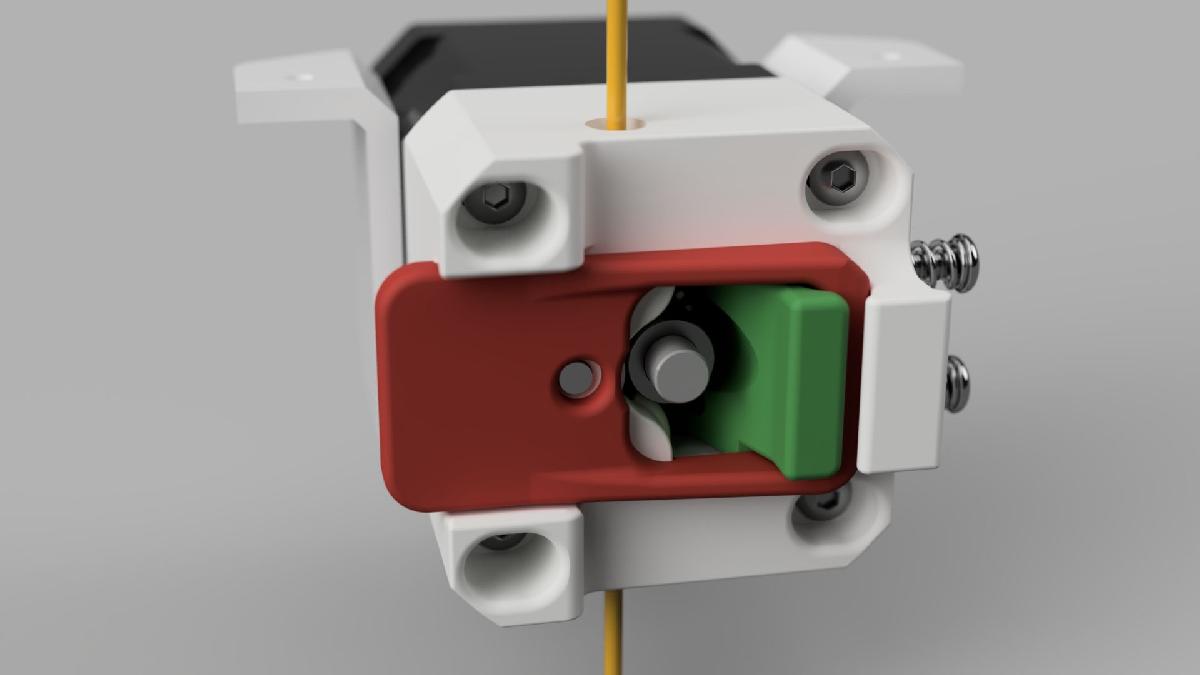

Extrusora de Clap de Duplo Acionamento
Peças para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Extrusora de Clap de Duplo Acionamento
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Extrusora de Clap de Duplo Acionamento foi projetado para Impressora 3D. MyMiniFactory : https://www.myminifactory.com/fr/object/3d-print-99938 Videos Instrucoes de montagem : https://youtu.be/PDSPHNbxgoIPrincipio : https://youtu.be/K5fC5n-m__4 31/08/2019 Atualizacao :Fr : Melhoria da montagem da estrutura de suporte do eixo da roda dentada no carro deslizanteEn : Melhorou a montagem da estrutura de suporte do eixo da roda dentada no carro deslizante --- Frances (Ingles abaixo) --- -> Esta peca e um elemento da impressora 3D Delta dobravel [DeltaFold] O "Clap Extruder" recebe seu nome pelo barulho que seu alavanca faz quando e encaixada. A vantagem deste modelo e que nao e necessario segurar uma alavanca com uma mao enquanto tenta carregar o filamento com a outra. Ambas as maos podem ser usadas... e e bastante pratico ;) Este extrusor e projetado para filamentos de 1,75mm e permite o uso de filamentos flexiveis. Eu o projetei para uma montagem tipo bowden, mas nada impede que voce o utilize com uma montagem de alimentacao direta. A pressao exercida sobre o filamento e ajustada por dois parafusos localizados na lateral do dispositivo. As pecas foram projetadas para serem impressas sem suporte de material. O dispositivo foi modelado com Fusion 360 A versao do ClapExtruder apresentada aqui e aquela equipada com um acionamento a duas rodas dentadas. Tambem existe uma versao com uma unica roda dentada tipo MK8 que voce encontrara aqui Lista de componentes nao imprimiveis : - seis parafusos de cabecote conico M3 x 20 - dois ressorts: diametro interno 3,45mm, diametro externo 4,8mm, altura 8mm - um kit de rodas dentadas duplas - um conector pneumatico embutido ou um sistema de conexao a rosca M6 - Opcional: duas porcas hexagonais M4 se voce usar o carro deslizante com duas impressoes para as porcas M4 (Extruder_DualGear_Coulissant_Nuts.stl) Montagem: Veja as instrucoes de montagem em video !! - No carter deslizante (em verde no video), monte o eixo de metal, os dois rolamentos e a roda dentada (a que nao tem parafuso na lateral). - Coloque a anilha na parte superior para manter o eixo no lugar - Monte a segunda roda dentada no eixo do motor e ajuste sua posicao para que o sulco da roda dentada esteja alinhado com o eixo de passagem do filamento - Coloque o primeiro carter (a base) no motor - Posicione o carter deslizante dentro do primeiro carter - Cubra tudo com o carter principal - Insira a alavanca em seu alojamento e coloque-a na posicao "carregamento do filamento" (na vertical) - Aproximar os quatro parafusos de fixacao do carter no motor sem aperta-los - Carregue um pedaco de filamento no extrusor - Agora deslize o extrusor, ate apertar o filamento entre as duas rodas dentadas, depois faca uma pequena marcha para tras, apenas o suficiente para liberar o filamento. Nesta posicao, o filamento esta livre e as rodas dentadas o cercam muito proximo. - Aperte os quatro parafusos de fixacao do carter mantendo esta posicao. - Coloque a alavanca na posicao "acoplamento do filamento" (deitado) - Posicione os dois parafusos de tensao com suas molas. Aperte-os alternadamente ate que as cabecas dos parafusos estejam a cerca de 5mm do carter. - Se voce navegar o filamento, ele agora deve acionar o motor. Se nao, ajuste o ajuste dos parafusos de tensao ou a posicao do carter Como opcao, a cinta para motor NEMA17 permite fixar um motor com dois parafusos de 3mm de diametro. Nao se esqueca de postar uma foto se voce realizar esta montagem, isso sempre e bom :)
