Sobre o objeto 3D Extrusora 3Dator Bowden

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

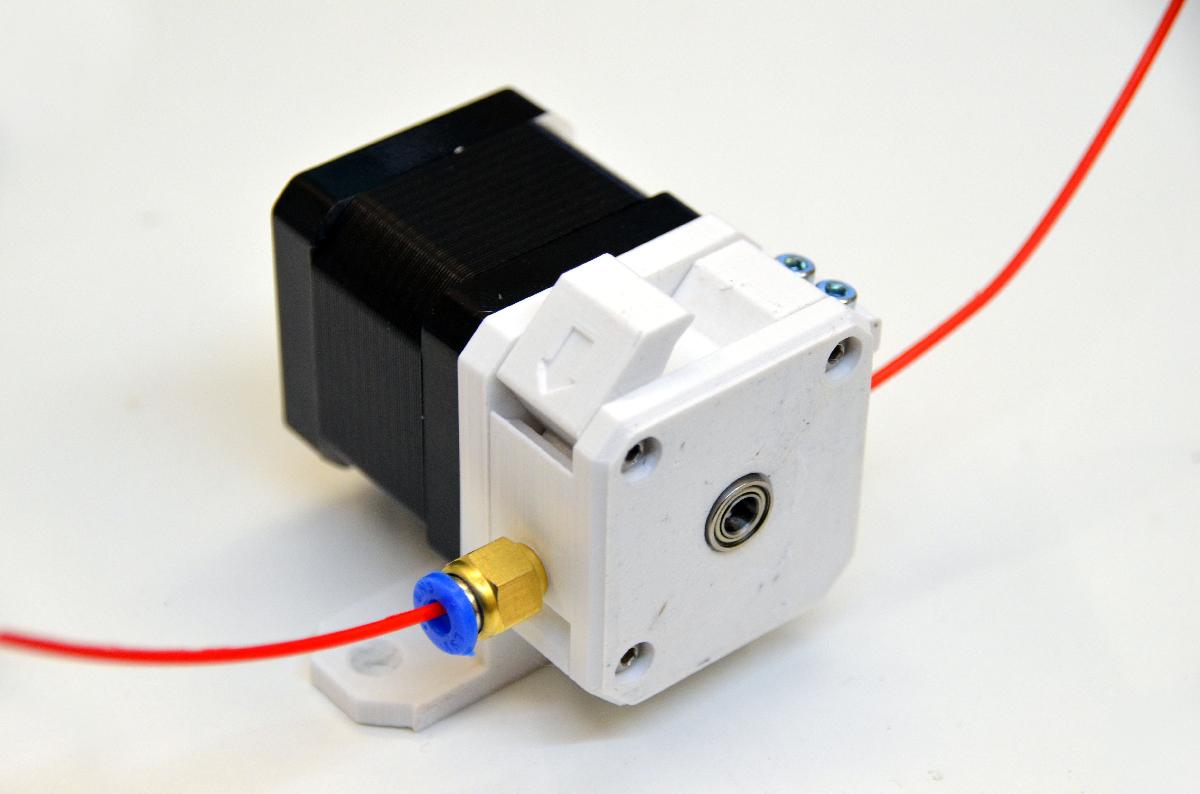

Extrusora 3Dator Bowden foi projetado para Impressora 3D. Este e um extrusor do tipo Bowden. Ele foi projetado para ter um formato pequeno, suportar filamentos rigidos como o PLA 3D Fila antigo, mas tambem imprimir materiais flexiveis como o Ninjaflex. Utiliza filamento de 1,75 mm. Com o abridor, voce pode liberar a pressao do filamento para troca-lo rapidamente.As pecas sao projetadas para serem impressas sem suportes.Pode ser montado na parte externa da sua impressora com o adaptador. Os furos de montagem do adaptador sao compativeis com o Extrusor Bowden Airtripper.Voce tambem pode monta-lo no seu gabinete, como no 3Dator. O motor stepper fica dentro e o extrusor do lado de fora. O material entre eles deve ser de 4 a 5 mm.Veja a impressora em acao imprimindo Ninjaflex aqui:https://www.youtube.com/watch?v=mxCev5Obq2gVoce precisa destas pecas:(links de referencia)Conectores push-fittings de 4 mm M5:https://theartoftinkering.com/recommends/4m5fitting/Engrenagem do Extrusor Mk7:https://theartoftinkering.com/recommends/mk7/Rolamento MR105ZZhttps://theartoftinkering.com/recommends/mr105zz/Rolamento 608ZZhttps://theartoftinkering.com/recommends/608zz/Atualizacoes:24.04.2016:Canal de filamento otimizado para melhor fluxo.09.08.2016:Canal de filamento novamente otimizado (funciona melhor com a engrenagem mk7 para filamento de 1,75 mm)adicionado um arquivo com o extrusor completo pronto para impressaoadicionado um gancho com um buraco para ver o que a engrenagem mk7 esta fazendo e verificar se esta alinhada (Obrigado a 50koruny pela ideia)adicionada uma versao espelhada para extrusores duplos no nosso repositorio do GitHub: https://github.com/3Dator/3dator/tree/master/stl/extra/extruder_mirrored23.03.2017:atualizado o tensionador para usar porcas autocontrantes M3 (notamos que as porcas quadradas estao muito soltas e nem sempre permanecerao na posicao desejada) Voce pode encontrar o arquivo antigo ainda no GitHub: https://github.com/3Dator/3dator/blob/1e32c3fe1a329b2f864e2268b2501e233c2439be/stl/extruder/tightener.stl22.08.2017:atualizado o adapter.stl para tornar mais utilizavel. Agora tambem ha um arquivo step no nosso repositorio git.Voce pode encontrar todo o historico de arquivos em nosso repositorio do GitHub:https://github.com/3Dator/3dator/tree/master/stl/extruderAqui voce encontra os arquivos Step:https://github.com/3Dator/3dator/tree/master/step/extruder
