Sobre o objeto 3D Extrator de Fumos de Solda

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

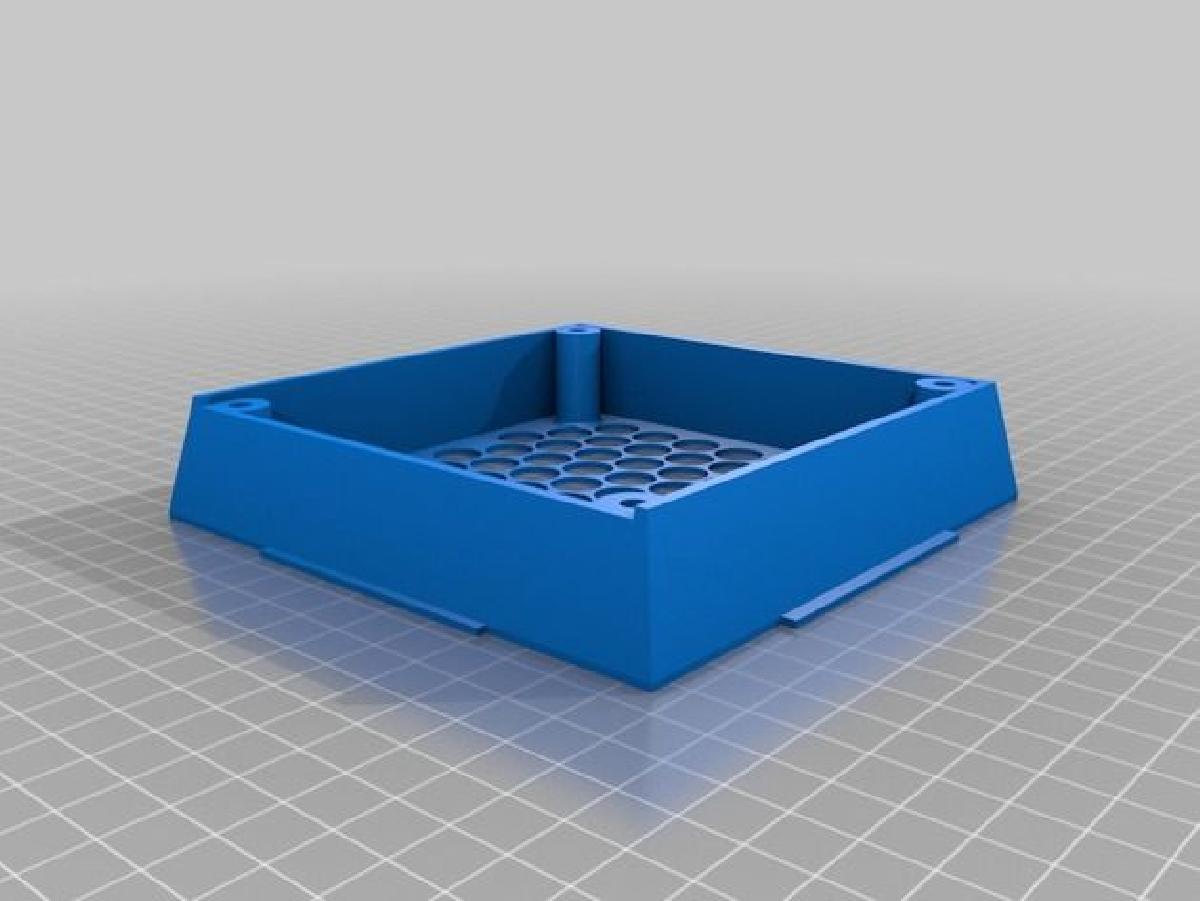

Extrator de Fumos de Solda foi projetado para Impressora 3D. Atualizacao 8/2/17: Engrossou as pecas para a configuracao coberta na esperanca de torna-la um pouco mais robusta. Nao imprimi as pecas, mas elas parecem boas no CAD. Tambem modifiquei o hardware usado nas pecas mais grossas para aproveitar parafusos M4x50mm mais faceis de encontrar (segundo o feedback do canadadry). Basta substituir as (3) pecas engrossadas conforme necessario.Atualizacao 4/21/16: Opcao de base modificada adicionada que fornece uma leve inclinacao para toda a montagem, como visto na primeira foto.Eu nao consegui justificar pagar $60 por um extrator de fumaca pronto, entao projetei isso para uso enquanto soldava ou lidava com outros vapores indesejados. O ventilador e um ventilador de caixa padrao de 12V 120mm e o filtro e 130mm x 130mm x 10mm (link na secao de pecas). Ele tambem possui um interruptor liga/desliga e um conector de energia.Existem algumas opcoes de configuracao:- O ventilador traseiro e opcional; se voce planeja instala-lo, imprima a base projetada para o ventilador (base_para_vent.stl). Se voce acha que pode querer adicionar o ventilador mais tarde, va em frente e imprima a base para o ventilador, ela funcionara perfeitamente sem o ventilador instalado.- Ha um painel frontal plano, bem como um painel frontal coberto.- Ha uma opcao de base inclinada adicional disponivel que inclinara a cobertura em um angulo de 20 graus.Pecas adicionais necessarias(1) Ventilador de caixa 120mm 12V(1) Filtro de carbono 130mm x 130mm x 10mm (http://www.amazon.com/Carbon-Filter-Activated-Xytronic-Absorber/dp/B005C5HUI8 ou equivalente)(1) Interruptor basculante (Philmore p/n 30-16705 ou equivalente)(1) Conector de energia DC 2.1mm x 5.5mm (Philmore p/n 247 ou equivalente)(1) Adaptador de energia 12V (http://www.amazon.com/KCRIUS-Power-Adapter-Supply-2-1mm/dp/B00KG3A25Y ou equivalente) Note que o adaptador recomendado tem um cabo bastante curto, se voce precisar de algo mais longo, fique a vontade para substituir.(4) Parafusos de cabeca socket M4 x 55mm(4) Porcas M4(4) Arruelas M4 (se nao estiver usando o ventilador traseiro)Instrucoes1. Imprima as seguintes pecas: - Capo_A - Capo_B OU Capo_B_com_cobertura - Base OU Base_para_Vent OU Base_Inclinada_para_Vent - Ventilador_Traseiro (Opcional)2. Se estiver usando o ventilador traseiro, instale as porcas nos alivios na parte de tras das abas de montagem.3. Conecte o ventilador, o interruptor e o conector de energia.4. Prenda o interruptor e o conector de energia na base.5. Passe os parafusos atraves do Capo_A, da base e do ventilador.6. a. Se estiver usando o ventilador, instale agora e use porcas embutidas para prendertudo junto. b. Se nao estiver usando o ventilador, instale as arruelas e porcas diretamente nos parafusos, prendendo tudo junto.7. Corte cuidadosamente o Capo_B/Capo_B_com_Cobertura no Capo_A.8. Instale o filtro de carbono na cavidade criada pelas duas pecas do capo.9. Respire aliviado.

Baixar
