Sobre o objeto 3D Extrator de fumaca de solda e lampada

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

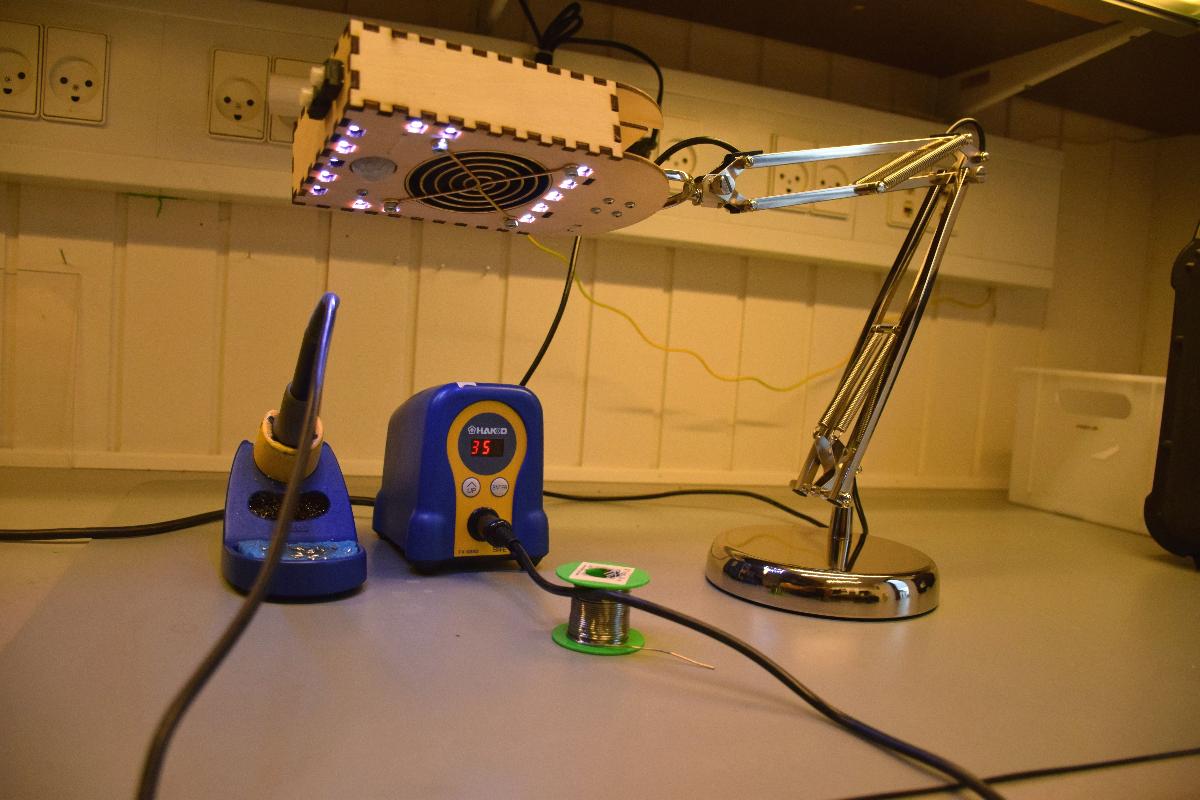

Extrator de fumaca de solda e lampada foi projetado para Impressora 3D. Veja uma demonstracao curta da lampada no Youtube: Eu precisava de algo para remover a fumaca ao soldar e construi esta lampada de ventilador de fumaca de solda alimentada por USB com um ESP8266 arduino, WS2812b/Neopixels, um ventilador com um filtro de carvao ativo e um sensor PIR. O case e cortado a laser em compensado de 4 mm. Quando nao ha movimento sob a lampada, o ventilador desliga apos, por exemplo, 60 segundos (pode ser estendido para, por exemplo, 1800 ao segurar o botao do ventilador) e o LED desliga apos 1800 segundos de inatividade. A intensidade do LED pode ser atenuada segurando o botao do LED. Lista de pecas: compensado de 4 mm para o case cortado a laser lampada Ikea Forså faixa WS2812b / Neopixel (30 LED/m, 12 LEDs sao usados para a lampada. Eu comprei no Ali Express) conversor de nivel de 3,3 V para 5 V para a saida de 3,3 V do sensor PIR capacitor de 1,5 mF entre +5 V e terra perto dos Neopixels, para suavizar quedas de tensao e ondulacao da energia USB. sensor PIR ventilador (80 mm, 12 V. Estava apenas jogado por ai) Wemos D1 mini Wemos ProtoBoard Wemos RelayShield para ligar e desligar o ventilador Modulo de potencia DC-DC Step Up MT3608 da AliE para a energia do ventilador de 12 V filtro de carvao ativado (ajustei o tamanho com uma tesoura) dois botoes, conectando os pinos do ESP8266 ao terra. cabo USB Algumas tiras, fios pig tail, parafusos e porcas etc. O case e colado com cola de madeira normal e o sensor PIR e as faixas WS2812b Neopixel sao colados contra o case com cianoacrilato. O conversor DC-DC e fixado com um cabo de amarracao. O Wemos D1 mini e fixado com um pequeno parafuso atraves de um buraco furado na ProtoBoard. O capacitor e o conversor de nivel sao colados com uma pistola de cola quente. Esteja ciente de que ha muito pouco espaco para as placas e os fios. Se eu fosse construir novamente, faria um pouco mais de espaco. Alem disso, a pilha da Wemos ProtoBoard, D1 mini e RelayShield e mais alta do que o ventilador + filtro de carvao ativado, entao ele se destaca do topo, o que eu acho bom. Todas as pecas nao precisam ser escondidas para o olho ver :-) O software esta disponivel em: Como o ESP8266/Wemos D1 mini tem capacidade wifi, futuras melhorias do software serao, claro, torna-lo controlavel via wifi :)
