Sobre o objeto 3D Extracao de fumos K40 Laser

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

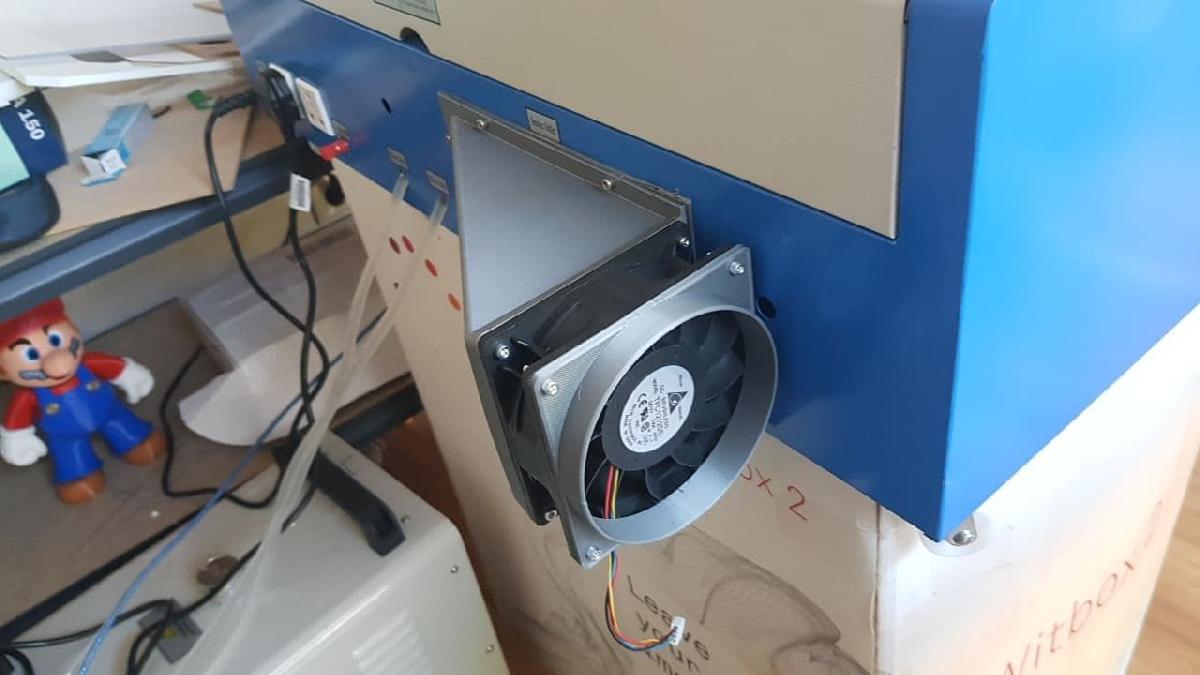

Extracao de fumos K40 Laser foi projetado para Impressora 3D. Projeto de uma nova extracao de fumaca para a maquina Laser K40.Esta projetado para colocar um ventilador de 120x120x38mm. No exemplo, montei um TFC1212DE, ventilador com grande potencia de extracao, pois e usado principalmente para a refrigeracao de servidores de informatica. Basta conectar os fios preto e vermelho a uma fonte de alimentacao de 12Vcc e 50W no minimo.PERIGO!! Este ventilador de exemplo tem muita forca e, se voce colocar o dedo enquanto esta em funcionamento, pode causar um corte profundo. Nao e brincadeira.Os parafusos da antiga extracao servem para colocar a nova (pelo menos neste modelo). Talvez voce tenha que modificar os furos.Para a fixacao do ventilador, foi pensado em colocar parafusos de M4 que rosqueiam diretamente na peca de plastico.O conector esta projetado para um tubo de aluminio de 120mm de diametro e tem um lado um pouco mais longo que deve ficar voltado para o lado da maquina para separa-lo mais e permitir que o tubo se encaixe melhor.Espero que seja util, embora o PETG XT 3D Fila esteja em fase de teste e espero que nao derreta se os vapores gerarem muito calor. SaudacoesAdicionado novo conector de saida de 50mm para poder sela-lo ao tubo de aluminio com fita isolante ou similar.
