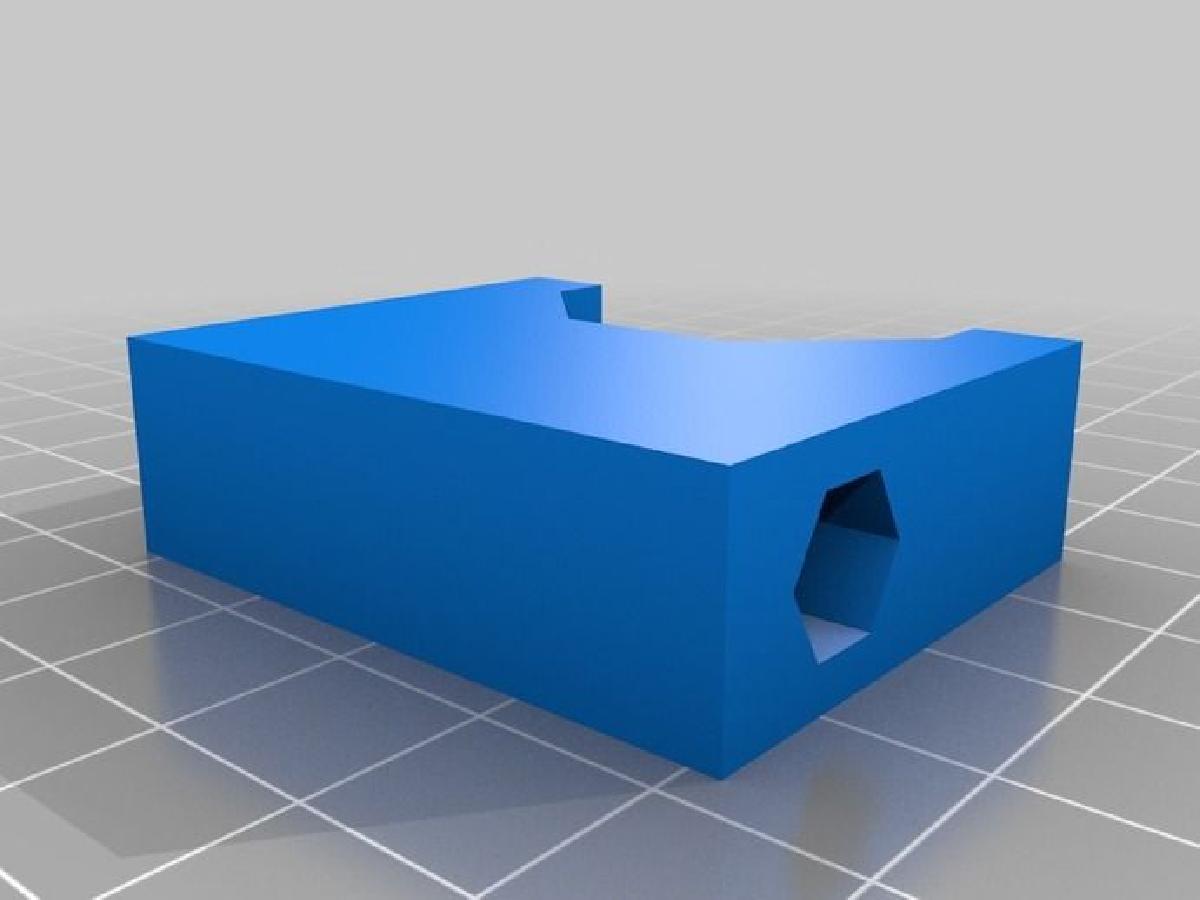

Sobre o objeto 3D Extensor Z da impressora 3D Mendel, obtenha 40% a mais de altura de construcao

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Extensor Z da impressora 3D Mendel, obtenha 40% a mais de altura de construcao foi projetado para Impressora 3D. Entao, enquanto trabalhava em outro projeto (mais a seguir em um mes ou mais), quase destrui minha impressora Mendel tentando imprimir uma peca que era alta demais. Claro, essa foi a unica vez que nao estava na garagem prestando atencao nas coisas e voltei para uma impressora torcida, correias estressadas e uma enorme massa de plastico em espaguete. Meu primeiro pensamento foi uma palavra de quatro letras, meu segundo foi OK, como vou construir a peca que preciso? Entao, reestruturei a peca para que eu pudesse dividi-la em 2, mas isso me incomodou, ja que realmente nao precisava de muito mais altura para conseguir imprimir minha peca de uma vez. Entao, fiz o que qualquer bom engenheiro faz (e o que eu tambem tento fazer!!) e procurei ver se poderia melhorar a altura Z sem ter que fazer muito trabalho. A solucao foi extremamente simples e me surpreendeu que o Mendel original nao foi projetado de acordo com a minha ideia. Se voce olhar o deslocamento Z do Mendel, o maior problema e que a correia atinge a estrutura e o motor de alimentacao antes que qualquer outra coisa chegue perto das extremidades de seu deslocamento. Se a barra roscada M8 da estrutura for movida para o exterior da estrutura, cerca de 50 mm a mais de espaco estara disponivel para o deslocamento Z!!! Nao querendo desmontar completamente a impressora, percebi que seria possivel construir extensores para mover as barras roscadas M8 para o exterior das barras horizontais e nao precisaria nem de barras diferentes, ja que os extensores seriam paralelos. Leia todas as instrucoes primeiro e verifique as imagens. Tudo ficara claro depois disso, espero. O que eu imprimi sao quatro clipes extensores (2 para a esquerda e 2 para a direita) que simplesmente deslizam sobre os suportes plasticos traseiros existentes e podem ser colados no lugar, permitindo que a barra M8 seja removida e reinserida do lado de fora da estrutura. Novamente, sendo um engenheiro preguicoso (ou eficiente, voce decide), eu nao queria ter que reajustar tudo, entao comprei uma nova barra roscada M8 na Home Depot e a cortei para que eu pudesse prender, colar e colocar as novas barras no lugar antes de remover as originais, assim nao precisaria re-medir nada. Entao, simplesmente removi as barras originais. Eu recomendo isso, pois foi REALMENTE facil e tudo permaneceu perfeitamente alinhado, nivelado e quadrado. Voce poderia otimizar isso um pouco comprando apenas o suficiente de barra para um lado e, a medida que voce coloca cada novo suporte, simplesmente use a barra antiga para o proximo novo suporte. Uma vez que voce tenha impresso 4 extensores, verifique se eles se encaixam bem sobre os suportes existentes. Em seguida, verifique se os furos M8 permitem que a barra roscada seja inserida sem muito folga ou estresse. Voce nao quer que eles fiquem soltos, mas tambem nao quer ter que forcar a barra para passar. Observe que voce nao precisa substituir todos os 4 suportes, pois e a correia que causa o problema e ele so existe no lado de tras. Afrouxe os suportes de montagem do extrusor da barra M8 e do suporte superior da estrutura e coloque gentilmente o extrusor na placa de construcao. Em seguida, prenda um dos extensores em uma extremidade da barra com 2 arruelas e 2 parafusos. Em seguida, na extremidade oposta, coloque um parafuso, arruela, extensor, arruela e depois um parafuso, mas nao os aperte. Prenda os 2 extensores sobre os suportes da estrutura Mendel superior e inferior, de um dos lados, mas em direcao a correia e certifique-se de que estao justos, retos e nao torcidos. Aperte os parafusos ao redor do extensor solto para que nao haja distorcao forcada na estrutura. Entao, com 2 conjuntos de alicates, chaves ou o que for, aperte ambos os parafusos ao mesmo tempo para que o extensor nao seja forcado para fora de alinhamento com sua posicao natural. Agora, retire tudo. Se voce tiver comprimento excessivo da barra M8, corte-a. Alternativamente, voce poderia ter marcado o comprimento da barra antes de montar e corta-la primeiro. Sua escolha :-) Apos o corte, verifique se tudo se encaixa de volta no lugar e ainda esta alinhado e reto. Aplique uma generosa camada de cola super baseada em gel nas bordas internas dos extensores e, em seguida, alinhe cuidadosamente ambos os extensores com os suportes da estrutura superior e inferior antes de empurra-los firmemente de volta para a posicao. Faca isso em um unico movimento, pois a cola super tende a secar rapidamente assim que o contato e feito. Voce nao podera mover nada apos cerca de 3 segundos de contato!!! Nao cole seus dedos na estrutura, isso dificulta a impressao. Em seguida, afrouxe os parafusos na barra M8 original e, em seguida, remova a barra. Repita o processo para o lado oposto. Usando o clipe de montagem do extrusor plastico original, reanexe o extrusor a nova barra M8. Observe que o suporte de montagem superior nao se encaixara mais, mas nao acho que seja necessario. Tente garantir que o extrusor esteja mais ou menos alinhado com a nova barra M8 e nao interfira na nova area de deslocamento Z estendida. Se interferir, simplesmente ajuste e aperte a bracadeira da barra para que o extrusor nao se mova facilmente. (Eu vou projetar uma nova bracadeira superior algum dia) Neste ponto, voce pode agora verificar sua altura estendida. Se voce realmente quiser obter a altura maxima absoluta, tambem pode mover as bracadeiras que seguram os motores de acionamento Z para a barra roscada Z o mais para cima possivel na barra roscada Z, enquanto ainda se prendem a barra, e depois cortar o excesso de tubo de borracha da barra roscada, permitindo que o carro Z viaje um pouco mais para cima antes de atingir o topo. Apos este procedimento, consegui aumentar minha altura de construcao de 92 mm para 130 mm, um aumento de 40%!!! Houve algumas mudancas recentes na estrutura da impressora Mendel e minha impressora tem cerca de 8 meses, entao certifique-se de dar uma olhada de perto na sua impressora para garantir que essa modificacao funcionara. Olhando para o novo modelo, nao acho que minha atualizacao ajudara muito, ja que o carro agora esta rotacionado e a correia nao e mais o fator limitante para a altura Z. Proprietarios do modelo mais antigo tambem podem estar interessados no meu acessorio de ventilador de resfriamento de filamento.
