Sobre o objeto 3D Evolucao do Hyperrail

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

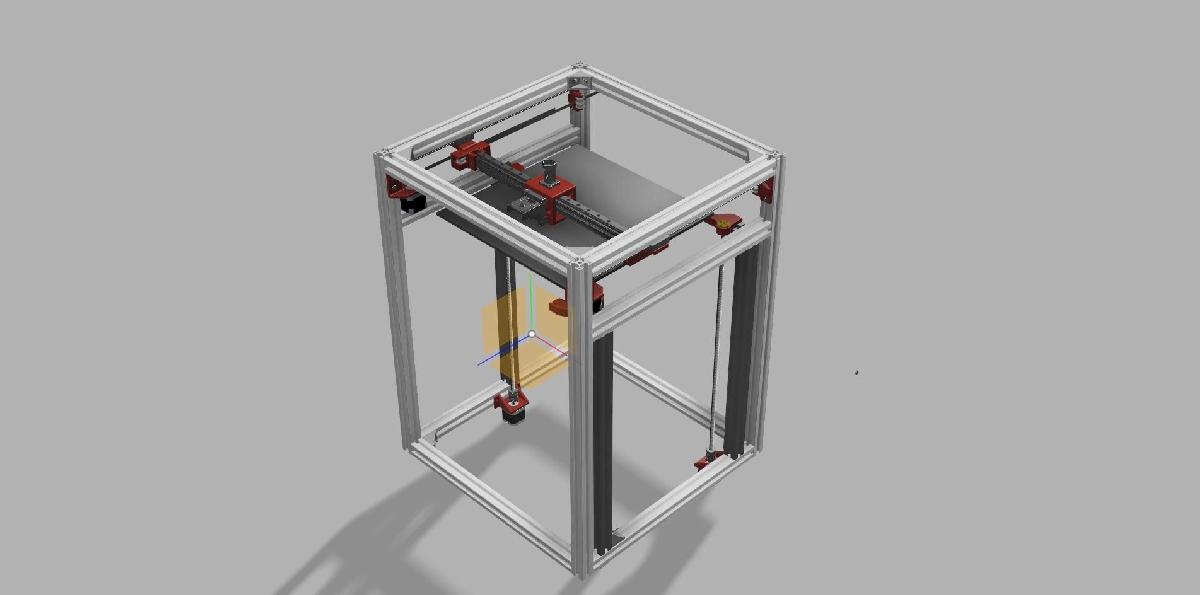

Evolucao do Hyperrail foi projetado para Impressora 3D. Primeiro de tudo, gostaria de creditar Scott e Tech2c pelo seu design inovador do Hypercube e Hypercube Evolution. Em segundo lugar, gostaria de agradecer a Tony e Steve pelo design do incrivel Railcore II.Enquanto eu estava tendo muitos problemas para alinhar e fazer funcionar bem toda a ponte XY, ainda notei muita flexibilidade nas minhas barras de aluminio.Entao decidi jogar tudo fora e projetar uma nova ponte usando 2x MGN15H para o eixo Y, montadas na parte inferior da extrusao superior e 2x MGN12H montadas na parte superior e inferior de uma unica extrusao 2020 para o eixo X. Para simplicidade, usei os suportes de motor de passo existentes do Hypercube Evolution. Os tensores de correia e os roletes sao usados como no Hypercube Evolution. O eixo Z usa 3 perfis 3030, 3 trilhos lineares MGN12(H) e 3 motores de passo com uma parafuso de avanco e acoplador aranha.Este design e feito como um trabalho totalmente personalizavel, o carro X e feito de 2 partes, que podem ser facilmente trocadas por outros hotends ou sondas Z. O original e projetado para um E3D V6 e Precision Piezo Orion. No segundo lado (traseiro) um ventilador, ou uma sonda ou ate mesmo um segundo hotend pode ser montado.Ao lado do hypercube Evolution, voce precisara:Meu quadro foi comprado para uma construcao HEVO de 350x350x500 mm e eu posso realmente imprimir cerca de 300x300 mm. Entao ajuste de acordo com suas necessidades!2x trilho MGN12 com carro MGN12H para o carro X. (390 mm)um perfil 2020 (425 mm)2x MGN15 com carro MGN15H para o carro Y. (440 mm)Um duetwifi + Duex5 (ou alguma outra solucao hackeada como Klipper + 2 ramps) para o nivelamento Z individual triplo3 perfis 3030 adicionais para cada motor Z (510 mm)3 parafusos de avanco ACME 8x2 + porcas POM (eu os comprei com 600 mm de comprimento e cortei para o tamanho)3 acopladores aranha3 trilhos MGN12 com carros MGN12H para o eixo Z. (540 mm)Muita pacienciaUma sonda Z de sua escolha (eu fiz um suporte para o Precision Piezo Orion)Como montar:O quadro e montado exatamente como o original hypercube evolution, exceto que os perfis inferiores sao completamente planos (fazendo dele um cubo real). Voce precisara imprimir alguns pes, porque os motores de passo Z estarao posicionados mais baixos do que esses perfis para ter a maxima capacidade Z.Os suportes de motor e os suportes de rolete sao montados exatamente como o hypercube evolution pela combinacao de parafusos M5 (um M6 para cada parafuso oculto no canto) ao quadro e parafusos M3para segurar os motores e roletes no lugar.Para o conector XY:Voce precisara derreter um insert roscado de cada lado e usar um longo parafuso M3 para segurar os roletes no lugar, (eu cortei um pequeno diametro para que a cabeca possa ficar bem nivelada dentro do conector XY)Voce precisara montar o perfil 2020 com um parafuso M5 (10 ou 12mm) e uma porca T M5 2020.Para o eixo X e carro:Voce precisara montar os dois trilhos MGN12 para o eixo X na parte superior e inferior (ou apenas um deles) naquele mesmo perfil 2020. Voce precisara derreter inserts roscados no carro X (agora tambem ha uma versao com porcas M3 cativas!) Em cada furo, exceto nos 4 opostos entre si. Estes sao destinados a montar o carro X nos carros MGN12H.Prenda a correia a um de cada carro X (isso funciona mais facil). entao, por exemplo, a correia superior ao carro X frontal, a correia inferior ao traseiro.Em seguida, prenda o carro X aos carros MGN12H e passe a correia ao redor. Use uma pequena chave de fenda para que a correia venha ao redor para que voce possa trava-la no lugar com a bracadeira e aperta-la.E MUITO complicado com o pequeno bloco tensor de correia, mas certamente e viavel.1/ Parafuse um parafuso levemente.2/ Pegue a correia, empurre o bloco tensor de correia,3/ enrole a correia,4/ de um pequeno puxao e prenda firmemente.Se voce tiver alguma duvida ou precisar de mais fotos. Por favor, nao hesite em perguntar!PLA 3D FilaNOS FUTUROS:Ajustar as pecas para poder usar roletes Gates de 6 mm e uma correia Gates. Estou ainda trabalhando em uma maneira de conseguir fixar alguns parafusos de ombro de 5 mm la.Fresar os carros Z em aluminio (talvez fazer um conector XY tambem) para que nunca possam amolecer sob o calor da cama.Fazer um conector XY e talvez substituir o perfil 2020 por uma barra transversal de aluminio, remover um trilho MGN12 da montagem do eixo X, para que uma possivel conversao para um trocador de ferramentas seja possivel.
