Sobre o objeto 3D Evolucao Anet

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

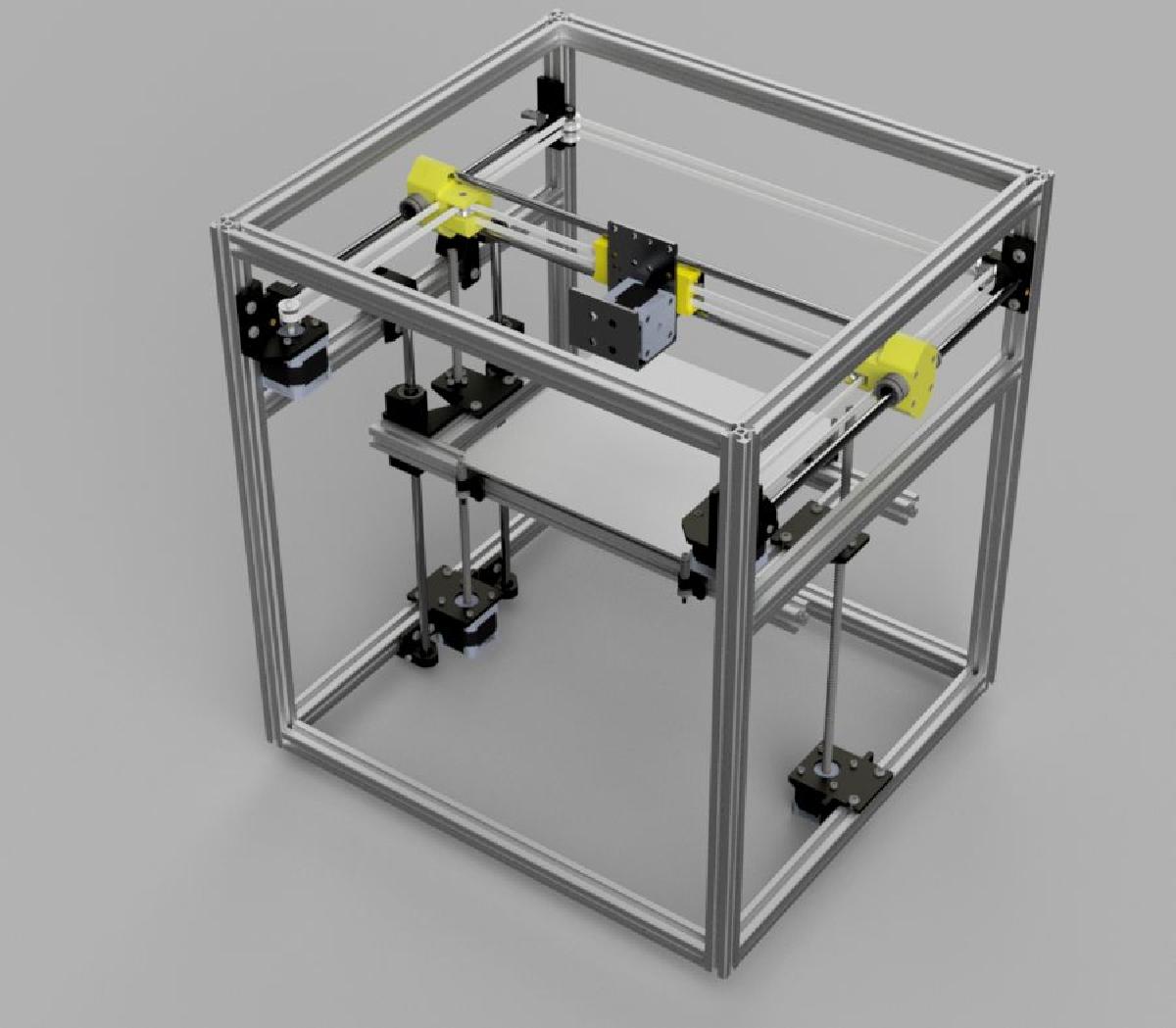

Evolucao Anet foi projetado para Impressora 3D. Anet Evolution (Pt-Br)Este projeto e para transformar a Anet A8 original em uma CoreXY usando o minimo de material.Nos pegamos o Projeto do Scott, Hypercube Evolution, e customizamos algumas partes para ter o custo mais barato, mantendo a qualidade do projeto original.Ponto de PartidaUsaremos o minimo de material extra, aproveitando o maximo possivel da ANET A8, pra ficar o mais barato possivelUsaremos o perfil 2020 ao inves do 3030 original, tambem pela questao do custo.O numero na frente de cada arquivo refere-se a quantidade de copias necessarias de cada peca.Modelo 3Dhttps://a360.co/2HCCdltMaterialFerragensFrame6x 380mm Perfil 20204x 420mm Perfil 20204x 500mm Perfil 202020x Conector Universal InternoMesa2x 405mm2x 240mm (Opcionalmente voce pode usar um mais estreito de 140m)4x Conector Universal InternoOpcionalVoce pode trocar o perfil vertical 2020 de 500mm por um 3030R de 500mm e Policarbonato/Acrilico e ja fazer o fechamento da impressora nela mesma. Fica bem bacana.Voce pode trocar o conector universal interno por 20 conexoes L e 20 cantoneiras de aluminio, mas eu nao recomendo. Na pratica, o conector fica mais bonito, mais firme e mais barato.Parafusos38 x Parafusos M5 cabeca de botao (Aliexpress)18 x Parafusos M3 cabeca alta (Aliexpress)38 x Porca T M5 pra perfil 2020 (Aliexpress)14 x Insert de Bronze M3 5x5 (Banggood)Alan Ofuji fez um trabalho maravilhoso com um remix de partes usando menos parafusos. Deem uma olhada https://www.thingiverse.com/thing:2852228Polias6 x GT2 Polia dentada com roldana (20 dentes), furo de 3mm (Aliexpress)(Aliexpress 2)2 x GT2 Polia sem dentes com roldana (20 dentes) furo de 3mm (Aliexpress)(Aliexpress 2)Correia5m Correia GT2 6mm de borracha com alma de fibra de vidro (Aliexpress Sugestion)Fios3m Fio 0.5mm duplo, preferencia pra preto e vermelho.Ps.: Se voce for Brasileiro, eu adquiri os perfis e conectores com o Rafael Leiroz, da Enilegho. Recomendo muitissimo o trabalho deles.EletronicaEu recomendo esta caixa para a eletronica. Mas voce pode usar qualquer uma do projeto AM8 que lhe agrade. Minha favorita esta nos arquivos.FirmwarePara esse projeto, voce vai precisar do firmware Marlin.Instale Arduino IDEInstale https://github.com/SkyNet3D/anet-boardBaixe o https://github.com/MarlinFirmware/MarlinCopie o Marlin/example_configurations/Anet/A8/Configuration.h para Marlin/Configuration.hNo Configuration.h que esta em Marlin/Configuration.h voce deve alterar os seguintes parametros: Configuration.h#define STRING_CONFIG_H_AUTHOR "(Bob Kuhn/Thingiverse, Anet Evolution)"#define COREXY#define INVERT_Y_DIR true#define INVERT_Z_DIR false#define X_MIN_POS -17// Ajuste aqui pra sua distancia, que pode ser diferente da minha#define Y_MIN_POS 0// Ajuste aqui pra sua distancia, que pode ser diferente da minha#define Z_MIN_POS 0Copie o Marlin/example_configurations/Anet/A8/Configuration_adv.h para Marlin/Configuration_adv.hAbra o arquivo Marlin.ino com o programa Arduino IDE, escolha a placa Anet 1.0 e a porta COM correspondente.Pressione UploadControle de Mudancas2023-10-25 - Adicionado arquivo completo do Fusion2020-01-17 - Adicionado Arquivos "Nut_Remix" para utilizar com porca hexagonal ao inves de insertos.2019-05-20 - Adicionado o arquivo 1_LCD_Case.stl com um suporte pro LCD para perfil20202019-05-14 - Modificado o suporte para o Carro X. O antigo estava quebrando apos um tempo de uso. Reforcei as arestas e realinhei os espacos das correias. Novo Arquivo: 1_Carriage_X_NewVersion.STL2018-05-17 - Adicionado nos arquivos as configuracoes para o Marlin 1.1.8x bugfix2018-05-03 - Fiz um teste com o suporte da cama mais largo e gostei mais do resultado. Alterei o projeto pra 240mm no perfil da cama, apesar de que o de 140mm funciona bem tambem.2018-03-28 - Corrigidos os totais de parafusos para corresponder com as pecas novas.2018-03-22 - Os arquivos 1_XY_Motor_Left_3030R.stl e 1_XY_Motor_Right_3030R.stl foram adicionados. Eles servem apenas para quem for usar o perfil 3030R (abaulado) para o fechamento da impressora.2018-03-05 - O Arquivo 1_Carriage_X.stl foi ajustado pro carro original da Anet. Os pinos de aco nao sao mais necessarios2018-02-27 - O arquivo 4_Bed_Bracket.stl foi ajustado para melhor acomodar a mesa. O novo arquivo esta nos downloads.

Baixar

O modelo 3D "Evolução Anet" apresenta um projeto inovador que transforma a impressora 3D Anet A8 original em uma configuração CoreXY, utilizando o mínimo de material possível. Esse tipo de conversão é interessante para aqueles que desejam otimizar a impressora, mantendo a qualidade de impressão, ao mesmo tempo que reduz custos.

### Resumo do Projeto

- **Base do Projeto**: A base do projeto se inspira no "Hypercube Evolution", um design popular dentro da comunidade de impressoras 3D.
- **Objetivo**: Minimizar o uso de material adicional, aproveitando ao máximo os componentes originais da Anet A8.
- **Estrutura**: Utiliza perfis de alumínio 2020, que são mais acessíveis em comparação com os perfis 3030 originais da A8.

### Estrutura e Componentes

O modelo requer uma lista específica de materiais e componentes. Aqui estão alguns dos principais itens:

- **Perfis de Alumínio**:
- 6 peças de 380mm
- 4 peças de 420mm
- 4 peças de 500mm
- **Conectores**: Conectores universais internos para unir os perfis.
- **Mesa**: As dimensões da mesa são ajustáveis conforme as preferências do usuário, podendo ser usada uma mesa mais estreita opcionalmente.

### Parafusos e Polias

Uma lista detalhada de parafusos e polias é fornecida, com recomendações para compras através de sites como Aliexpress e Banggood. Isso é importante para garantir a compatibilidade e a qualidade dos componentes.

### Firmware e Configuração

Para obter o funcionamento adequado da impressora, é necessário instalar o firmware Marlin. Um guia passo a passo é fornecido, com instruções específicas sobre como configurar o arquivo `Configuration.h` para adequá-lo ao novo design CoreXY.

### Vantagens da Evolução Anet

1. **Custo-Efetividade**: O projeto visa oferecer uma solução mais barata ao usar materiais já existentes da Anet A8.
2. **Qualidade de Impressão Melhorada**: A configuração CoreXY pode resultar em uma maior precisão e velocidade na impressão.
3. **Recursos Adaptáveis**: Os usuários podem optar por diferentes perfis e suportes, de acordo com suas preferências estéticas e funcionais.

### Atualizações e Manutenção

O autor do projeto fornece um histórico de manutenção e atualizações, garantindo que os usuários tenham acesso às versões mais recentes e melhorias do modelo.

### Conclusão

A "Evolução Anet" é um projeto acessível e eficiente para entusiastas de impressão 3D que desejam transformar sua Anet A8 em uma impressora CoreXY. Com um bom planejamento e a lista de materiais adequados, é possível alcançar resultados surpreendentes em termos de custo e qualidade de impressão.
