Ethernet | Clipe seguro RJ45, reparar aba quebrada

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Ethernet | Clipe seguro RJ45, reparar aba quebrada

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

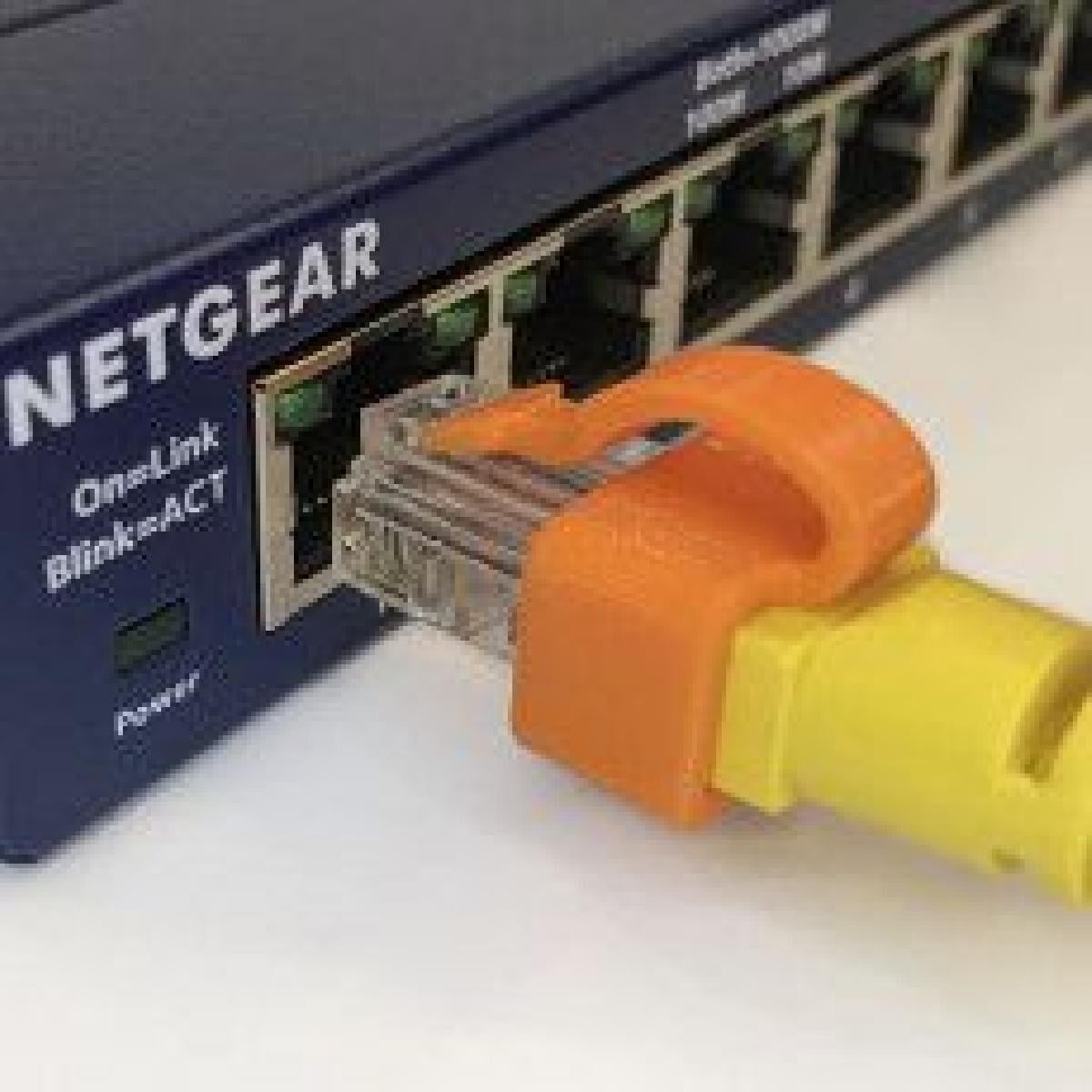

Ethernet | Clipe seguro RJ45, reparar aba quebrada foi projetado para Impressora 3D. Este clipe foi projetado para consertar o tab quebrado ou solto de um conector RJ45 Ethernet e evitar crimpagem. Projetado para evitar movimento, balancar, cair do conector e facil de instalar. Impressao A orientacao de impressao sugerida e a mesma em que os arquivos estao armazenados, por que? Imprimir o tab da base para a ponta no eixo X-Y torna-o mais forte e flexivel, pois e impresso em uma unica linha continua. Se voce mudar a orientacao com a ponta para cima, a base do tab comecara de baixo e sera construida enquanto o eixo Z esta colando o resto ate a ponta. Com essa orientacao, o tab tem mais possibilidades de quebrar, pois as camadas Z nao se unem da mesma forma que o metodo que sugeri. *Se voce tiver outra solucao, me avise. Suportes Suportes necessarios e voce precisa ter experiencia com boas configuracoes de fatiamento. Tambem e necessario ter atencao ao remove-los da impressao real. Nota de instalacao: 1. Antes de instalar o clipe impresso, verifique os restos do tab quebrado. Se for muito longo, a ponta do clipe impresso pode nao clicar por baixo do resto. Portanto, sugiro deixar um comprimento do tab quebrado de cerca de 0,5-1,0mm. Se o resto do tab quebrado for muito pequeno ou cortado de forma irregular, entao o impresso pode nao clicar e, esperancosamente, isso funcionaria bem, nao testei esse cenario. 2. Siga os esbocos para instalar o clipe impresso, tambem enquanto desliza, se achar um pouco dificil, algum movimento pode ajudar. ATUALIZACAO 01/01/2021 Adicionada outra versao com sem chanfro (.nf extensao), na verdade tem bordas afiadas para facilitar a impressao com suportes. *Voce pode chama-lo de ScorpioNet ou Cauda da Rede do Diabo! Projetado no Inventor __________________________________ Se voce gosta e quer apoiar meu trabalho, pode me doar no link abaixo, Obrigado! https://www.paypal.com/paypalme/gusstheodoridis __________________________________
