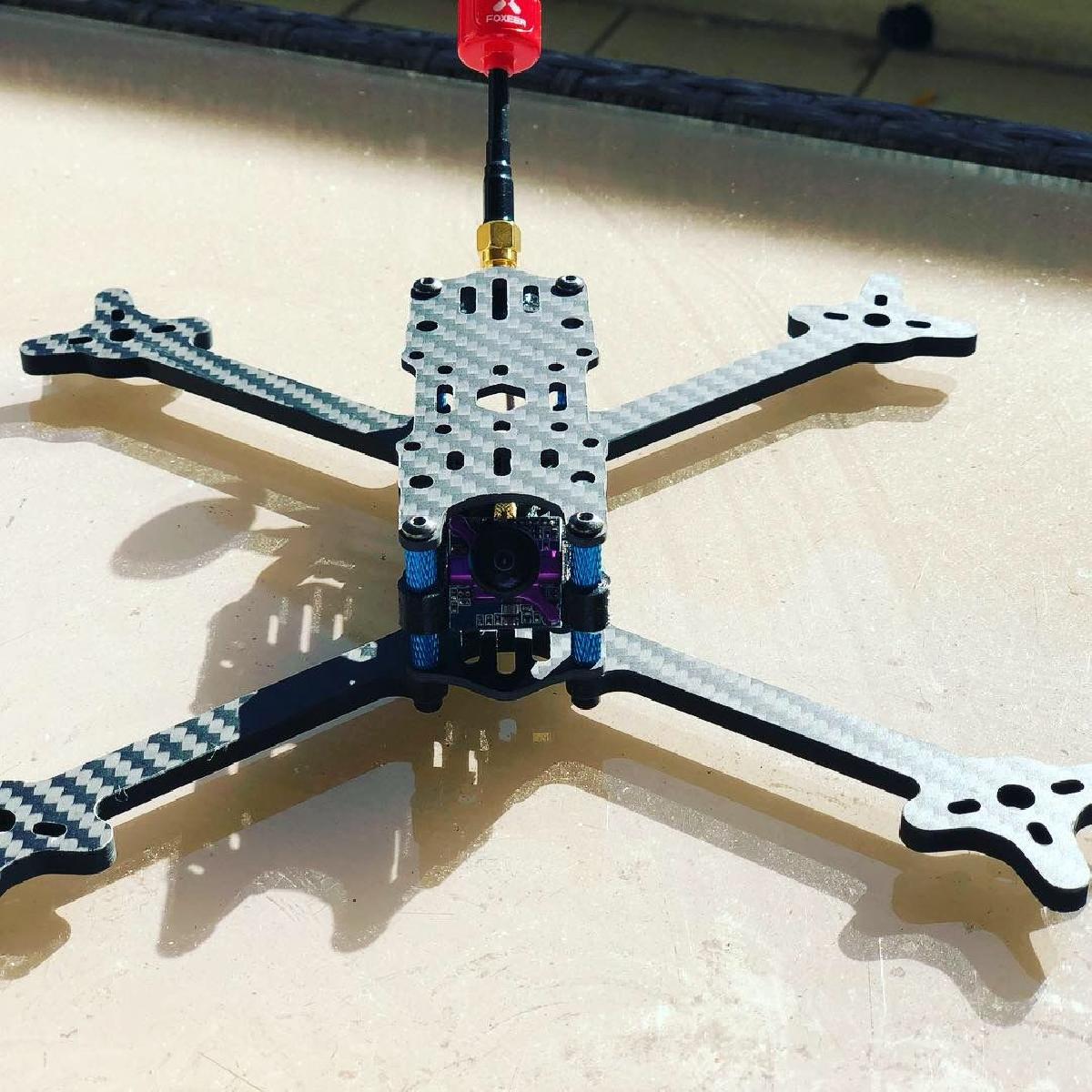

Estrutura G2 FPV Racer + acessorios (quadcopter de 5 polegadas)

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Estrutura G2 FPV Racer + acessorios (quadcopter de 5 polegadas)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Estrutura G2 FPV Racer + acessorios (quadcopter de 5 polegadas) foi projetado para Impressora 3D. Se voce gosta do meu trabalho, considere seguir/inscrever-se nos meus feeds: Instagram e YouTubeOu voce pode me apoiar via ko-fiAtencao: Os arquivos de quadro mais atualizados estao no meu GitHub: https://github.com/zeugri/G2-frozen-frameEste e um quadro completo de quadricoptero de corrida FPV + acessorios de montagem.O quadro e simples, mas destinado a ser leve e robusto.As especificacoes completas:simples e forte (bracos de 5mm, placas de 2mm, mesmos bracos e placas)quadro stretch X de 5 polegadascamera micro, racewire, compativel com @tinysledspadroes de furos de 20x20 e 30,5x30,53 possibilidades de montagem diferentes60-70 gramas (dependendo de como voce monta).Quais sao os diferentes arquivos:Arquivos DXF para o quadroObtenha os arquivos de quadro mais recentes no meu GitHub: https://github.com/zeugri/G2-frozen-frameExistem 3 arquivos contendo as diferentes partes (braco, placa principal, placa inferior)Voce precisa cortar isso em fibra de carbono. Voce vai precisar:2 x Bracos em CF de 5mm2 x Placas em CF de 2mm1 x placa inferior em CF de 2mmOs acessorios impressos em 3D do quadroImprima isso usando filamento TPU:2 x Suporte de camera1x Suporte de FC de 20 mmsuportes de antena crossfire immortal_t simples que deslizam nos espacadoressuporte de antena VTX simplesOutros hardwares do quadro que voce precisara (nao fornecidos aqui):Porcas M3 auto travantesEspacadores M3 x 20mm (diametro de 5mm)Parafusos M3 (varios comprimentos, de 6mm a 12mm)Porcas M3 (eu peguei M3/1.4mm)Lista de componentes eletronicos que uso na minha configuracao:Motores: 4 x Brotherhobby 2207.5 2700 KvCombo FC+ESC: HGLRC F440Camera FPV: Runcam Micro Sparrow 2VTX: AKK Tek FX3Antena FPV: Foxeer Lollipop SMARX Remoto: TBS Crossfire Nano RX + antena Immortal TNao hesite em me contatar se precisar de mais informacoes.

Baixar
