Sobre o objeto 3D Estrutura de Metal Tronxy P802

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

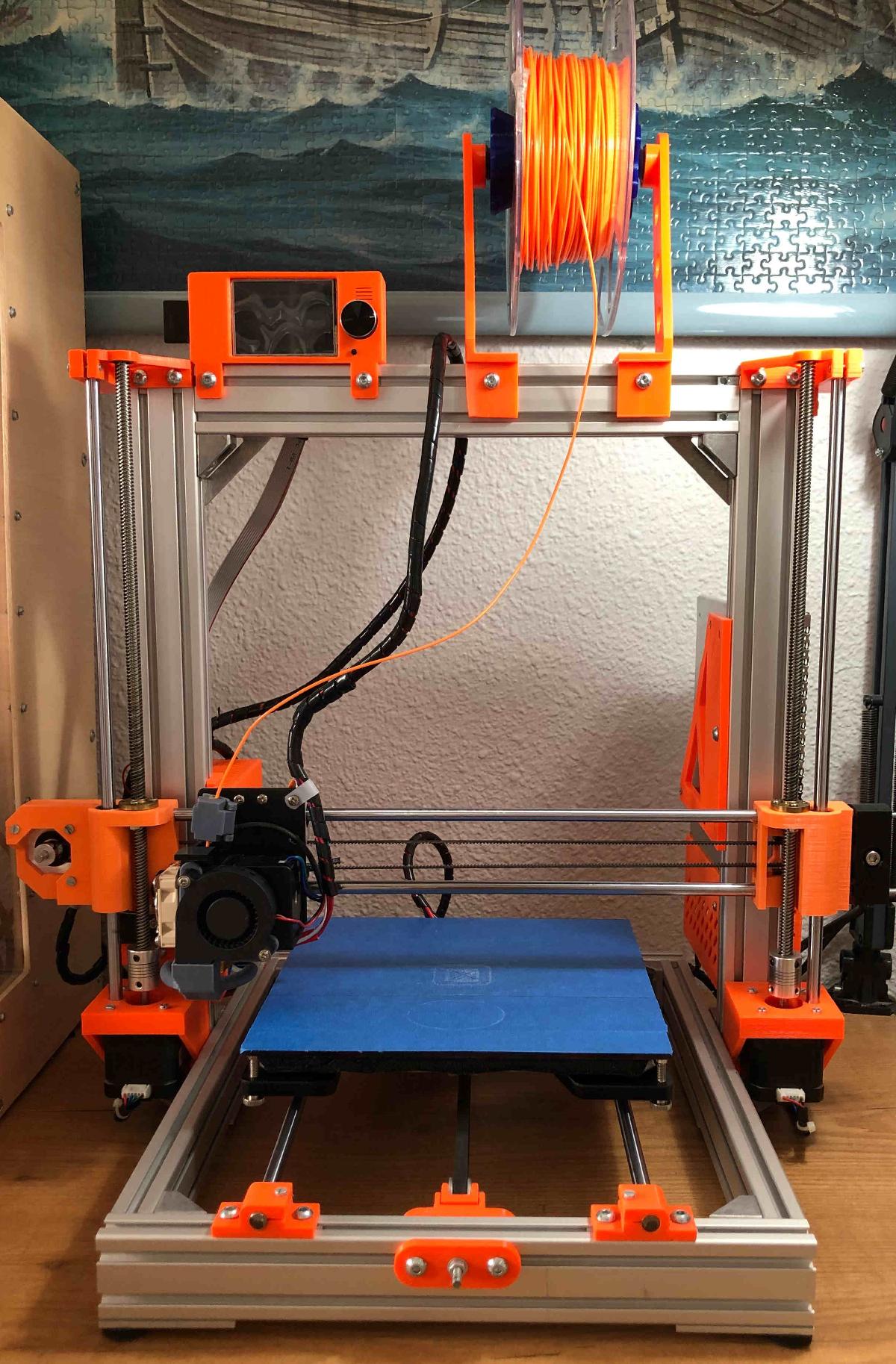

Estrutura de Metal Tronxy P802 foi projetado para Impressora 3D. Tronxy Acrylic 3DCSTAR P802-MHSEsta e uma reconversao total da minha impressora Tronxy P802 utilizando perfis de aluminio 2040 da Motedis e reutilizando muitos dos componentes dela.A maior parte das pecas foram retiradas do modelo de pheneeny, o suporte do motor Y e design de Maxinoha e o tensor da correia Y foi obtido de outro modelo cujo autor agora nao me lembro.O suporte do motor e seu tensor do eixo X foram retirados e modificados para adapta-los as dimensoes da Tronxy do modelo de Leo_N e o tensor da correia do eixo X e de freemark.Devido a diferenca nos perfis usados, eu tive que redesenhar todas as pecas para acomoda-las as novas dimensoes.Da mesma forma, as dimensoes de alguns dos componentes da Anet A8 e Tronxy P802 sao muito distintas e eu tive que redesenhar algumas das pecas ou substitui-las por outras que se adaptavam melhor.Tambem decidi substituir a placa original Melzi v2.0 por outra mais moderna e segura que me permitisse trocar o firmware sem muitos problemas. No final, decidi pela Bigtreetech SKR 1.4 Turbo e alguns drivers TMC2209 e uma tela sensivel ao toque como a Bigtreetech TFT 2.4 V1.1.Tambem adicionei um sensor BL-Touch para nivelar a cama, mas nao acho que seja essencial.Devido a diferenca na espessura dos perfis de aluminio e no chassi acrilico original perdem-se alguns milimetros no eixo Y. Tenha isso em mente. Se voce nao quer que isso aconteca, tera que pedir os dois perfis de 340 mm um pouco mais longos e substituir as varas do eixo Y por outras mais longas.O material usado foi:2 340mm Motedis Perfil 20x40 Tipo-I Ranura 53 313mm Motedis Perfil 20x40 Tipo-I Ranura 52 440mm Motedis Perfil 20x40 Tipo-I Ranura 52 Motedis Angulo conector 45° 20 tipo-I Ranura 56 Motedis Angulo conector 45° 20x40 tipo-I Ranura 5120 Motedis Porca para ranura 5 tipo-I [M5]120 Motedis Parafuso DIN7380 M5x102 Rolamento de esferas 12 x 8 x 3.5mmVarios parafusos M3 de diferentes medidas e algumas porcas M3Traducao do Google ingles.Esta e uma reconversao total da minha impressora Tronxy P802 utilizando perfis de aluminio 2040 da Motedis e reutilizando muitos dos componentes dela.A maior parte das pecas foram retiradas do modelo de pheneeny, o suporte do motor Y e design de Maxinoha e o tensor da correia Y foi obtido de outro modelo cujo autor agora nao me lembro.O suporte do motor e seu tensor do eixo X foram retirados e modificados para adapta-los as dimensoes da Tronxy do modelo de Leo_N e o tensor da correia do eixo X e de freemark.Devido a diferenca nos perfis usados, eu tive que redesenhar todas as pecas para acomoda-las as novas dimensoes.Da mesma forma, as dimensoes de alguns dos componentes da Anet A8 e Tronxy P802 sao muito distintas e eu tive que redesenhar algumas das pecas ou substitui-las por outras que se adaptavam melhor.Tambem decidi substituir a placa original Melzi v2.0 por outra mais moderna e segura que me permitisse trocar o firmware sem muitos problemas. No final, decidi pela Bigtreetech SKR 1.4 Turbo e alguns drivers TMC2209 e uma tela sensivel ao toque como a Bigtreetech TFT 2.4 V1.1.Tambem adicionei um sensor BL-Touch para nivelar a cama, mas nao acho que seja essencial.Devido a diferenca na espessura dos perfis de aluminio e no chassi acrilico original , perdem-se alguns milimetros no eixo Y . Tenha isso em mente. Se voce nao quer que isso aconteca com voce, tera que pedir os dois perfis de 340 mm um pouco mais longos e substituir as varas do eixo Y por outras mais longas.O material usado foi:2 340mm Motedis Perfil 20x40 Tipo-I Ranura 53 313mm Motedis Perfil 20x40 Tipo-I Ranura 52 440mm Motedis Perfil 20x40 Tipo-I Ranura 52 Motedis Angulo conector 45° 20 tipo-I Ranura 56 Motedis Angulo conector 45° 20x40 tipo-I Ranura 5120 Motedis Porca para ranura 5 tipo-I [M5]120 Motedis Parafuso DIN7380 M5x102 Rolamento de esferas 12 x 8 x 3.5mmVarios parafusos M3 de diferentes tamanhos e algumas porcas M3

Baixar
