Estrutura de grade de barras e nos tetra octaedricos; nos chaser e ng v.1
Outro
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Estrutura de grade de barras e nos tetra octaedricos; nos chaser e ng v.1
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

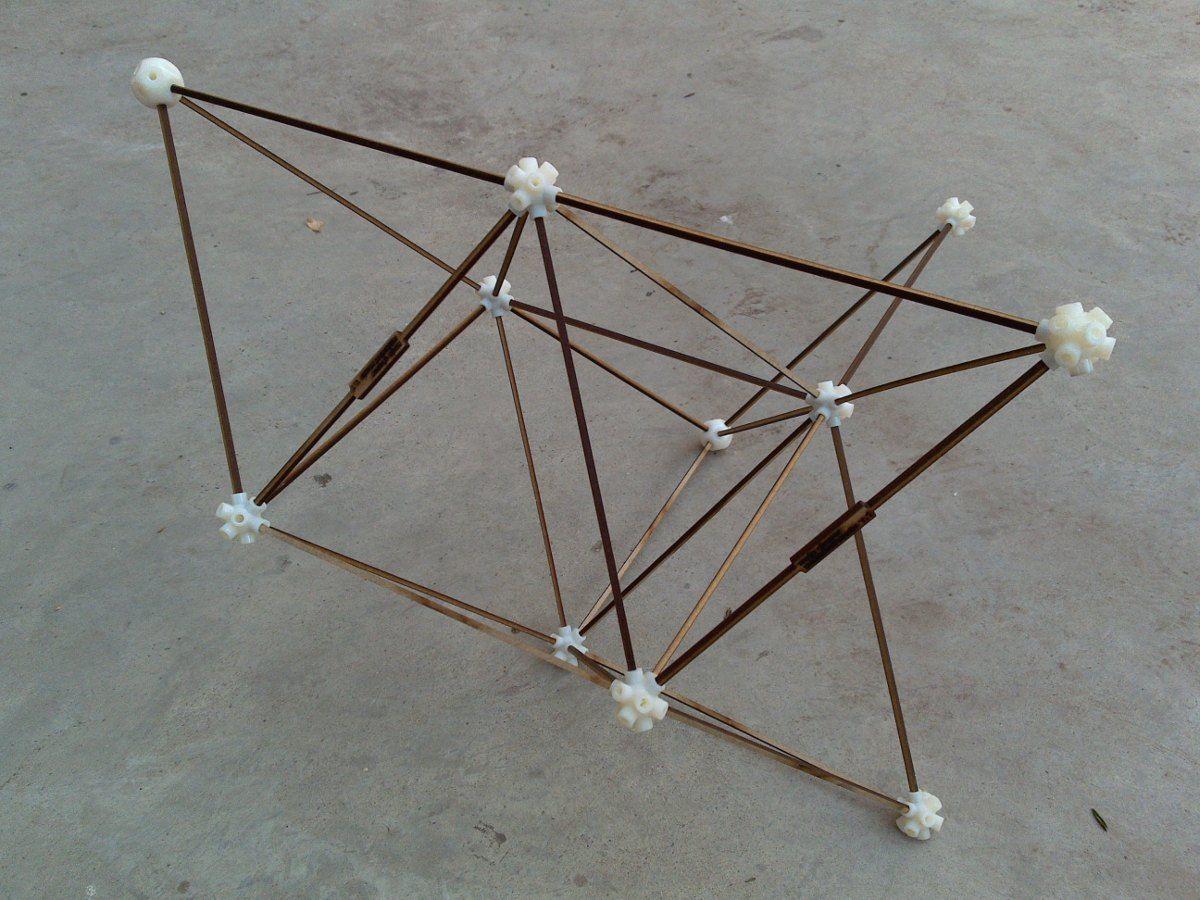

Estrutura de grade de barras e nos tetra octaedricos; nos chaser e ng v.1 foi projetado para Impressora 3D. Este e um design para uma grade estrutural em pequena escala, geometricamente composta por octaedros e tetraedros - que formam uma estrutura rigida e ocupam espaco -, e fisicamente/materialmente feita de nos impressos em 3D e barras cortadas a laser em MDF (nao na primeira foto, que corresponde a um teste). Existem dois tipos diferentes de nos, chamados "chaser" (o hibrido esfera/poliedro) e "ng" (o em forma de estrela), em homenagem a dois amigos; os dois nos sao "topologicamente" [?] identicos; eles podem funcionar na mesma estrutura. O design dos nos parte de esferas de 24 mm (o diametro da estrela e na verdade menor apos corta-la em 12 lados para colocar os cilindros e eliminar a esfera original; as barras tem um comprimento de 204 mm, que poderia ser alterado, e uma secao transversal de aproximadamente 3x3 mm [largura de 3,2 mm menos secao perdida pelo corte a laser] para se encaixar com bastante precisao nos cilindros esculpidos nos nos (diam. 4,24 mm). A estrutura pode assumir diferentes formas e crescer em direcoes diferentes. A que esta nas fotos e feita de um octaedro, quatro "tetraedros" e um triangulo livre; usando onze nos. Eu projetei para imprimi-la em uma makerbot, mas ainda nao estou obtendo bons resultados. As pecas nas imagens sao impressas em uma impressora 3D de resina fotossensivel de alta qualidade. Seria otimo se alguem pudesse verificar os nos em uma makerbot...O proximo passo sera parametrizar os nos para que possam ser feitos maiores ou menores com facilidade e/ou mudar a secao das barras. Ok, isso ja esta carregado. E uma definicao do grasshopper [versoes de software um tanto antigas, desculpe: Rhino v 4.0 SR8 e Grasshopper 0.6.0059). Dentro do arquivo, ha algumas explicacoes sobre a parametrizacao. A definicao pode ser um pouco desajeitada, mas e um esforco de iniciante. Tambem estou fazendo o upload de uma imagem explicativa.Entao, eu gostaria de parametrizar a grade para poder preencher diferentes volumes e, em seguida, calcular o numero de nos e barras...Outra direcao de desenvolvimento seria em direcao a criacao de nos maiores - para uma estrutura maior - e usar as pecas impressas em 3D para moldagem/fundicao em um material funcional para esse tipo de uso.As pecas foram impressas e cortadas no Fab Lab Sevilla, Espanha, com a ajuda de Juan Carlos Perez e Jose Buzon. Mesmo que a geometria seja bastante simples, tenho que mencionar que deve muito aos workshops em grades geometricas ministrados pelo Prof. Antonio Saseta.
