Sobre o objeto 3D Estojo para Monitor de Tela Touch LCD de 7" BigCooter

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

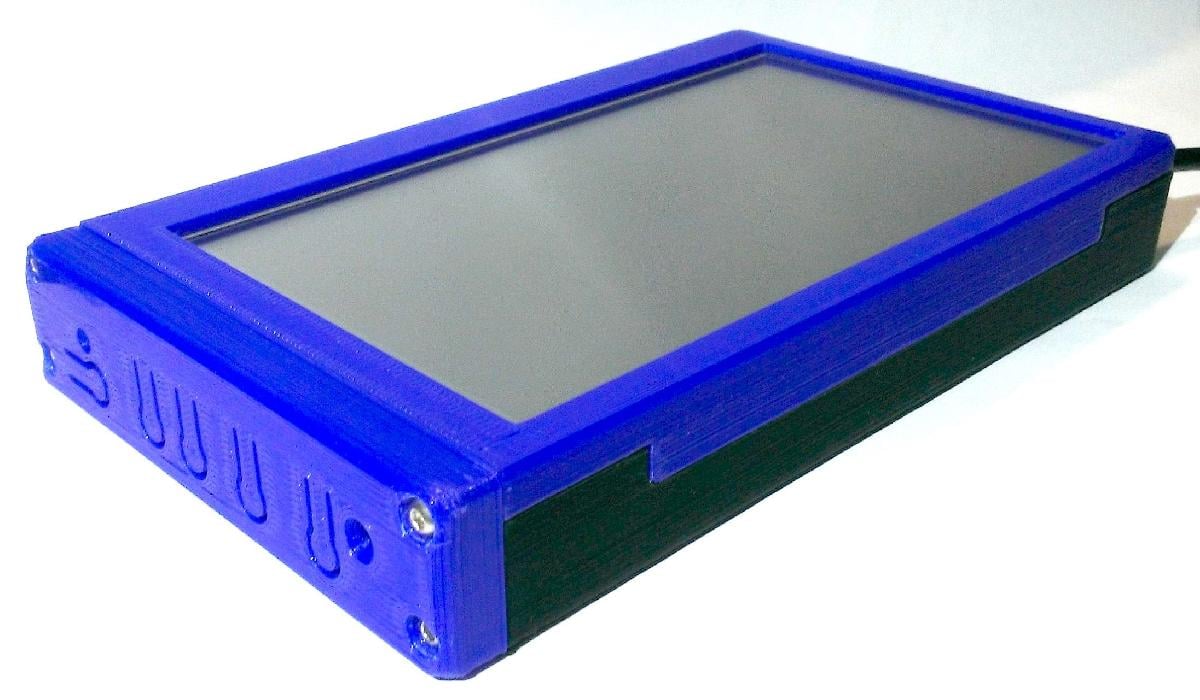

Estojo para Monitor de Tela Touch LCD de 7" BigCooter foi projetado para Impressora 3D. ATUALIZADO EM 28-JUNHO-2015: adicionado sistema de montagem para trilho Picatinny de 20mm. O design do trilho Picatinny carregado aqui pode ser anexado as extrusoes openbeam 1515, ou em qualquer lugar onde os 4 furos de montagem possam ser usados. Note que existem numerosos furos na parte de tras da caixa principal que podem ser roscados para M3 para adicionar suas proprias solucoes de montagem personalizadas e/ou acessorios. Essa peca foi feita com o Tinkercad. Edite online https://www.tinkercad.com/things/fLj95JFuSHw Mais instrucoes e links para comprar painel de display LCD / eletronicos por menos de $50 em http://BigCooter.com/?p=1416 Case projetada para eletronicos de baixo custo: LCD 7" AT070TN92 (relacao 16:9)Placa de controle LCD HDMI+VGA+2AV, LVDS, chipset RTD2660HPainel de Tela Touch (eGalax) Imprima essas partes com FDM com o lado plano para baixo, SEM material de suporte, altura de camada de 0,2mm, bico de 0,4mm e 15% de preenchimento. As fotos das pecas foram feitas com materiais PLA 3D Fila de baixo custo. Os parafusos para montagem da placa de circuito sao M3 x 6mm com cabeca de botao, os parafusos das extremidades da caixa sao M3 x 12mm com cabeca de botao. Fure os furos roscados para 2,5mm, rosqueie ou auto-rosqueie com M3 ... Os furos de folga para parafusos M3 podem ser furados para qualquer coisa entre 3,0 e 3,3mm de diametro. 04/11/2015: Adicionado arquivo stl opcional de espacador de moldura, para uso quando nao estiver utilizando o painel digitalizador de tela touch (nota: a tela LCD original e a pilha de tela digitalizadora touch coladas tinham 165,2 x 100,2 x 5,3mm). Alem disso, reduzi a rigidez dos botoes da placa de interruptores, agora deve ser mais facil de pressionar. Este painel LCD parece funcionar bem com OctoPi (OctoPrint) em um Raspberry PI 2, mostrado aqui rodando no navegador Chromium em modo Kiosk. Eu planejava usar o painel touch com este Raspberry Pi 2, mas o painel touch eGalax NAO e suportado pelo sistema operacional Raspbian RPi, o kernel / drivers precisam ser recompilados para isso, eu nao sou um expert em software, entao desisti de tentar ... alguem mais disposto ao desafio de construir uma boa imagem Raspbian eGalax OctoPi, por favor, responda abaixo!!!! Ate que alguem descubra uma maneira facil de fazer o painel touch eGalax funcionar, sugiro nao inclui-lo .. os kits de LCD custam cerca de $10 a menos sem ele ... Inclui um modelo STL de espacador opcional para substituir o vidro do digitalizador de tela touch. Encontrei esta unidade de display muito util para configurar e depurar Raspberry Pis, vale muito a pena os ~$40 que custara construir sem painel touch. Note que so ha recortes na parte inferior da caixa para HDMI, Energia e cabo USB do painel touch ... recortes adicionais para VGA, audio, etc. podem ser adicionados por alguem que queira fazer uma remix. Isso e destinado a ser um design multiuso, e por isso que coloquei muitos furos de montagem opcionais na parte traseira da caixa inferior ... fure para 2,5mm e rosqueie ou auto-rosqueie os parafusos M3 nesses furos para anexar seus designs de suportes de montagem.

Baixar

O modelo 3D intitulado "Estojo para Monitor de Tela Touch LCD de 7" BigCooter" é um projeto interessante para entusiastas de eletrônica e impressoras 3D. Com base nas informações fornecidas, o design e a funcionalidade deste estojo são adaptáveis, permitindo a montagem e a integração de um monitor LCD de 7 polegadas, específico para aplicações de baixo custo.

### Principais Características do Modelo:

1. **Compatibilidade e Design Personalizável**:
- O estojo é projetado para abrigar um LCD modelo AT070TN92 com uma relação de aspecto de 16:9, junto com uma placa de controle que suporta HDMI, VGA e outras interfaces.
- O design inclui um sistema de montagem para trilhos Picatinny de 20 mm, possibilitando que o estojo seja facilmente fixado em extrusões openbeam 1515 ou outra superfície com furos de montagem compatíveis.

2. **Facilidade de Montagem**:
- Existem múltiplos furos na parte traseira do estojo, que podem ser roscados para parafusos M3, permitindo que os usuários criem suas próprias soluções de montagem personalizadas ou adicionem acessórios.
- As especificações para a impressão, como a utilização do fatiador FDM com uma altura de camada de 0,2mm e 15% de preenchimento, garantem uma estrutura robusta e adequada para o propósito.

3. **Instruções de Impressão e Montagem**:
- As peças devem ser impressas com a superfície plana voltada para baixo e sem o uso de suportes, o que simplifica o processo de impressão.
- O uso de parafusos M3 específicos para a montagem da placa de circuito e a caixa assegura uma boa fixação e acessibilidade.

4. **Opcionalidade e Modificações**:
- Foi incluído um arquivo STL de um espaçador de bezel opcional, permitindo o uso do estojo sem o painel touch, se desejado.
- Os recortes na parte inferior do estojo são projetados para conexões básicas como HDMI e alimentação, mas os usuários têm a liberdade de adicionar mais recortes conforme necessário.

5. **Utilização em Projetos de Raspberry Pi**:
- O painel LCD foi relatado como sendo eficaz quando utilizado com OctoPi em um Raspberry Pi 2, tornando-se uma ferramenta útil para configuração e depuração de projetos baseados em Raspberry Pi.

6. **Desafios e Recomendações**:
- O autor menciona a dificuldade em fazer o painel touch funcionar com o Raspbian, sugerindo evitar a inclusão do touchscreen e oferecendo a opção de um espaçador para substituir o vidro do digitalizador, caso o touchscreen não seja utilizado.

### Considerações Finais:
Este estojo é uma excelente opção para quem busca uma solução prática e personalizável para o acoplamento de um monitor LCD em projetos eletrônicos. Seu design permite a adaptação a diversas necessidades, e a possibilidade de edição online pelo Tinkercad proporciona flexibilidade para que cada usuário personalize o modelo segundo suas preferências. O apoio à comunidade e a troca de conhecimento mencionados pelo autor também podem enriquecer ainda mais a experiência de quem busca tirar proveito desse design.
