Sobre o objeto 3D Estojo BTT Mini 12864 RGB

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

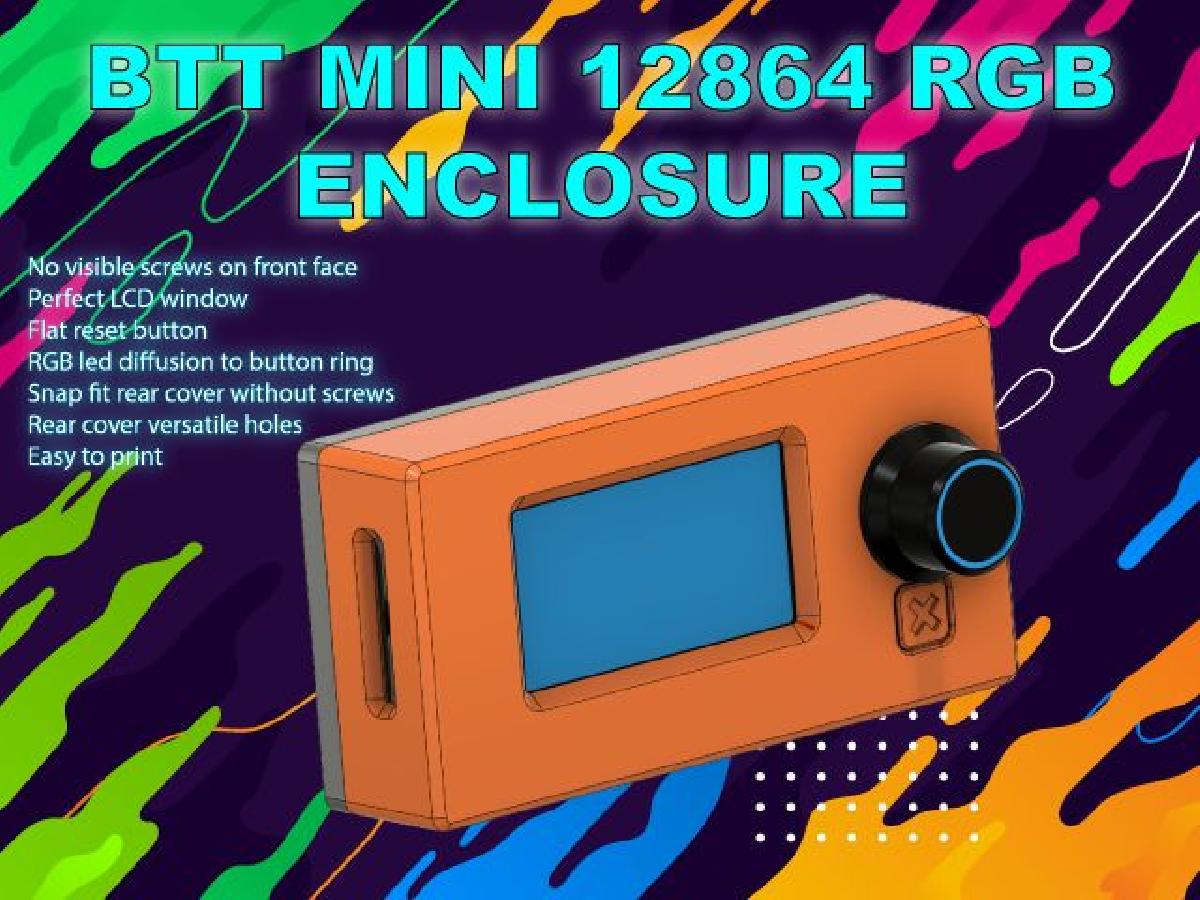

Estojo BTT Mini 12864 RGB foi projetado para Impressora 3D. Gabinete LCD RGB Mini 12864 da BigTreeTechEstou muito feliz em apresentar a voces um gabinete simples e versatil para a tela LCD => BigTreeTech Mini 12864 RGB.O objetivo do design e:ter um case sem parafusos visiveis na face frontal.ter um recorte perfeito apenas da parte visivel da tela LCD.ter um botao de reset nao proeminente que faca parte do painel frontal.ter um insert de plastico branco ou transparente permitindo a difusao da luz RGB passar sem muitas modificacoes no anel do botao.ter uma tampa plana na parte traseira com um conjunto de furos versateis para se adaptar a diferentes suportes ou sistemas de suspensao.ter uma tampa traseira que se encaixe por pressao sem a utilizacao de parafusos.usar porcas de insercao de latao (insercao a quente com um ferro de solda, por exemplo).ser facil de imprimir.Como imprimir:As pecas ja estao posicionadas na orientacao correta para impressao.Para o painel frontal e a tampa traseira:Perimetros: 4Preenchimento: 50% grade (a ser adaptado ao seu gosto)Camadas solidas inferiores e superiores: 4Cores ao seu gosto: :-) E verdade que uma cor nao translucida e escura possibilita difundir melhor a cor RGB dos LEDs no anel do botao. Alem disso, a face frontal nao ficara muito iluminada como resultado.Para o anel de difusao de LED RGB:Altura da camada: 0.2mmPerimetros: 3Preenchimento: grade a 30% ou menos (a ser adaptado ao seu gosto)Camadas solidas inferiores e superiores: 4Cores: branco, translucido claro, transparente claro.Hardware :13 porcas de insercao de latao tipo M3*5-4.2 (M3 5mm de comprimento - Diametro externo 4.2mm)https://en.aliexpress.com/item/4000513304304.html4 parafusos M3*5mmPrecaucoes e Montagem:Insira lentamente as porcas de insercao quentes com um ferro de solda.Nao aperte demais os parafusos.O anel de difusao RGB e inserido no painel frontal por pressao. Basta posicionar a face frontal com seu lado voltado para baixo em uma superficie bem plana (janela LCD) e pressionar firmemente o anel de dentro para fora ate que fique nivelado sem sobressair.A tampa traseira e inserida com firme pressao, posicionando-a corretamente e pressionando de cada lado onde estao os encaixes.Nao pressione excessivamente o botao de reset no painel frontal ate que a placa PCB da tela esteja instalada e fixada (parafusada) corretamente; risco de quebra do botao de reset.Notas Importantes:Este gabinete pode ser compativel com telas LCD Mini 12864 RGB da FYSETC e MKS. As PCBs sao identicas. E necessario ter cuidado com o comprimento do interruptor tatil do botao de reset, que pode ser necessario cortar no comprimento.Compatibilidade sujeita a alteracoes dependendo das evolucoes e modificacoes das telas LCD feitas pela BigTreeTech, Fysetc e MKS.Se voce aprecia meu trabalho e deseja fazer uma pequena doacao de incentivo: https://paypal.me/xfifi79Obrigado

Baixar

O modelo 3D "Estojo BTT Mini 12864 RGB" é uma solução prática e eficiente para aqueles que utilizam a tela LCD BigTreeTech Mini 12864 RGB em suas impressoras 3D ou outros projetos eletrônicos. Com um design pensado para atender diversas necessidades, ele promete trazer não apenas funcionalidade, mas também estética ao equipamento.

### Principais Características do Design:

1. **Estética Limpa:** O modelo foi projetado para não ter parafusos visíveis na parte frontal, resultando em um visual mais limpo e profissional.

2. **Recortes Precisos:** O recorte na parte frontal permite que a tela LCD seja visível sem interferências, garantindo uma apresentação estética e funcional do display.

3. **Botão de Reset Integrado:** O botão de reset está projetado para ser discreto e parte do painel frontal, evitando interferências visuais adicionais.

4. **Difusor para Luz RGB:** O design inclui um insert para a difusão da luz RGB, feito de plástico branco ou transparente, que permite uma iluminação mais suavizada e agradável.

5. **Tampa Traseira Funcional:** A tampa traseira possui furos versáteis que possibilitam adaptações a diferentes suportes ou sistemas de suspensão. Além disso, ela se encaixa por pressão, eliminando a necessidade de parafusos para montagem.

6. **Facilidade de Impressão:** A estrutura foi otimizada para impressão 3D, garantindo que as peças estejam dispostas na orientação correta, tornando o processo mais intuitivo.

### Orientações de Impressão:

- **Painel Frontal e Tampa Traseira:**
- Perímetros: 4
- Preenchimento: 50% em grid (ajustável conforme preferência)
- Camadas sólidas: 4
- Cores sugeridas: Escolha uma cor não translúcida e escura para melhor difusão da luz.

- **Anel de Difusão RGB:**
- Altura da camada: 0.2mm
- Perímetros: 3
- Preenchimento: até 30% em grid
- Cores: branco, translúcido claro ou transparente claro.

### Hardware Necessário:

- 13 porcas de inserção de latão (M3*5-4.2)
- 4 parafusos M3*5mm

### Precauções e Montagem:

Na hora de montar o estojo, é importante seguir algumas precauções:
- Insira as porcas quentes com cuidado.
- Não aperte demais os parafusos para evitar danos.
- O anel de difusão deve ser pressionado para dentro do painel frontal com firmeza, e a tampa traseira também deve ser pressionada para encaixar corretamente.

### Compatibilidade:

O estojo é compatível com as telas LCD Mini 12864 RGB da BigTreeTech, além de poder ser utilizado com modelos similares da FYSETC e MKS, levando em consideração possíveis alterações que podem ocorrer nas especificações dos produtos ao longo do tempo.

### Conclusão:

Esse modelo de estojo é uma excelente opção para entusiastas de impressoras 3D que desejam personalizar e proteger a tela LCD BigTreeTech Mini 12864 RGB. Além de fornecer um visual aprimorado, ele facilita o uso diário, garantindo que os componentes eletrônicos fiquem protegidos e bem organizados. Invista na sua impressão e aproveite todas as funcionalidades que esse design tem a oferecer!
