Sobre o objeto 3D Esteiras de tanque

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

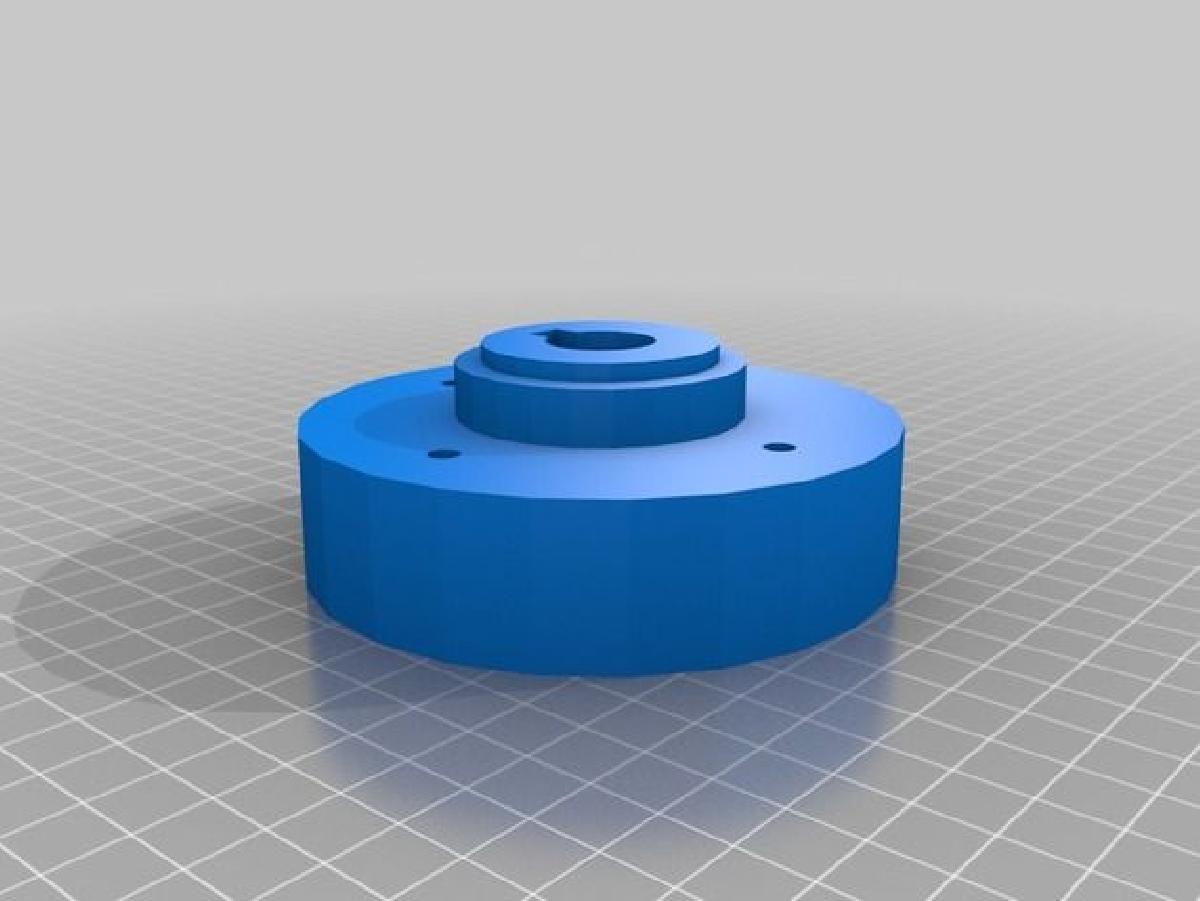

Esteiras de tanque foi projetado para Impressora 3D. Este e um trabalho em progresso. O projeto e um veiculo rastreado autonomo. O veiculo eventualmente tera duas trilhas feitas de corrente de rolo com pinos ocos separadas por espacadores plasticos (Estas sao a Base de Tread). Voce pode ver as trilhas concluidas nas fotos incluidas. A Base de Tread funciona para separar e alinhar as duas pecas de corrente de rolo usadas para cada trilha. Alem disso, a Base de Tread atua como um ponto de montagem para as placas de Tread individuais. Eu tomei a decisao de separar a Base de Tread da Placa de Tread por economia, uma vez que as Placas de Tread provavelmente precisarao ser substituidas a medida que se desgastam pelo uso.Cada trilha e acionada por um cubo com chave com duas rodas livres. Tanto os cubos quanto os rolamentos sao divididos para facilitar a impressao e sao designados como a parte interna ou externa da divisao. Por exemplo, ISplitHub indica a parte interna do cubo de acionamento, enquanto OSplitIdler indica a parte externa do rolamento.Cada um dos Cubos e Rolamentos recebe duas UGears (Engrenagens Universais, uma vez que o design da engrenagem e o mesmo para cubos e rolamentos). O cubo ou rolamento concluido e, portanto, composto por uma metade interna e externa prensada entre duas Engrenagens Universais e mantida unida por parafusos.A montagem do Cubo e montada em um eixo de acionamento com chave (Estou usando motores de cadeira de rodas de 24V DC que encontrei baratos no eBay...), enquanto os rolamentos podem ser montados diretamente em parafusos de carroca para uso leve ou prensados com rolamentos para uso pesado.Eu usei o Sketchup para todos os designs deste projeto e inclui esses arquivos para quem possa ter a necessidade ou interesse em melhorar ou modificar as coisas. Tudo o que peco e que voce compartilhe com todos aqui.Vou adicionar mais arquivos e informacoes a medida que eu progredir com este projeto. No momento, imprimi apenas um de cada uma das montagens de cubo e rolamento, pois estou planejando usa-los para criar moldes mestres para fundicao. Nunca tentei fundir minhas pecas antes, entao tambem incluirei uma atualizacao sobre isso...ATUALIZACOES: Adicionei arquivos de Tread Basico - padrao de trilha simples que e bastante facil e rapido de imprimir.Percebi que a largura combinada das partes interna e externa de ambos os cubos e rolamentos era muito estreita. Adicionei um espacador flangeado para corrigir isso e adicionar suporte.Adicionei Tread com Dimple - um pouco mais complexo do que o Tread Basico. Eu nao gosto, mas algumas pessoas podem gostar. Estou deixando os arquivos online caso alguem queira tentar imprimir ou usa-los para criar os seus proprios.Enviei novas ilustracoes mostrando como as trilhas concluidas devem parecer. Tambem percebi que havia enviado uma segunda copia do OSplitHub em vez do OSplitIdler.
