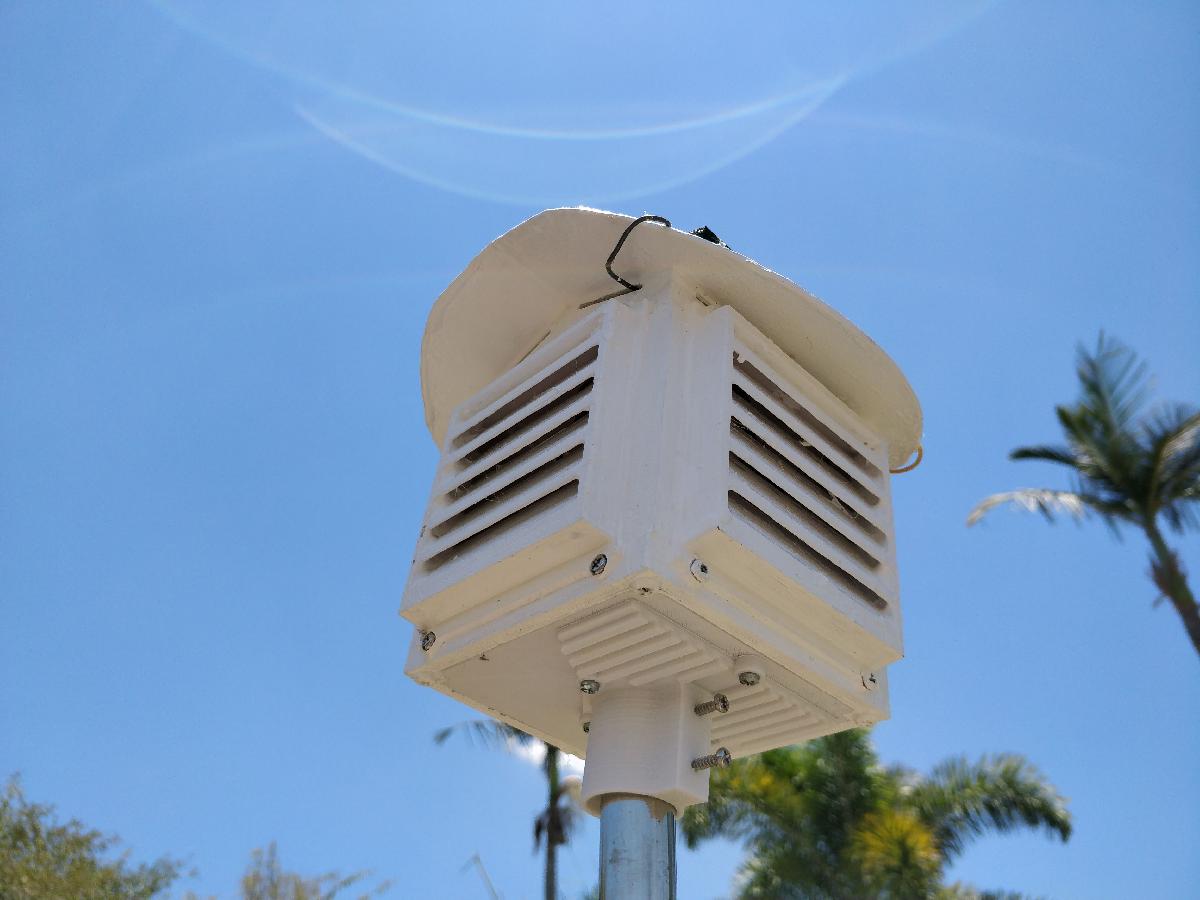

Estacao Meteorologica IOT ESP8266 com Atualizacoes OTA foi projetado para Impressora 3D. NotaPor favor, use a nova versao desta estacao meteorologica. Este modelo esta desatualizado e e inferior.IntroducaoEsta estacao meteorologica evoluiu ao longo do tempo. Eu inicialmente subdimensionei o telhado e os paineis solares e criei cerca de 4 versoes diferentes. Comecei com um painel solar de 0,1W (110mmx60mm), mas ele tinha potencia insuficiente e so conseguia carregar no final da tarde.Minha versao mais recente usa um painel solar quadrado de 165mm e permite que o dispositivo meca com mais frequencia (a cada minuto em vez de 5 minutos). Eu acho que seria suficiente para areas com pouca iluminacao.O firmware mais recente criara um ponto de acesso WiFi ao qual voce pode se conectar caso o dispositivo nao consiga se conectar a internet via WiFi. Isso permite que voce insira suas credenciais do ThingSpeak, o intervalo de amostragem em segundos e as credenciais do ponto de acesso WiFi ao qual voce gostaria de se conectar. Para acessar esta pagina, conecte-se ao ponto de acesso ESP (nomeado ESP... algo) e navegue ate http://192.168.4.1 e clique nos botoes relevantes.Apos configurar, o ponto de acesso WiFi do ESP desaparecera se foi configurado corretamente.ConstruindoPrimeiro, selecione o telhado com base no painel solar que voce esta usando e imprime todas as pecas. As pecas tem todos os furos necessarios, entao tudo o que voce precisa fazer e aparafusar juntas.ConfigurandoCrie uma conta no ThingSpeak e um canal. Insira o numero deste canal e suas credenciais na pagina de configuracao do ESP8266 que aparece quando voce se conecta ao ponto de acesso (como discutido acima).Voce pode encontrar o codigo para um grafico de barras 3D legal no meu repositorio do GitHub, basta copia-lo e substituir meu numero de canal do ThingSpeak pelo seu.ProblemasA radiacao solar e um grande problema e fara com que o interior da estrutura aqueca. Voce precisara pintar qualquer superficie que entre em contato com o sol com varias camadas de tinta exterior resistente a UV (eu usei alto brilho e cerca de 6 camadas).O design mais recente usa uma grande abertura abaixo do telhado (que suporta o painel solar) para permitir a circulacao de ar. O telhado e projetado para que a agua se acumule e goteje em areas longe da eletronica - embora eu ainda nao tenha provado que e suficientemente resistente a agua.Se o seu WiFi cair, o ESP8266 consumira bastante bateria, pois nao entrara em modo de sono profundo, mas permanecera acordado executando o ponto de acesso WiFi. Isso nao pode ser evitado, pois e necessario manter o ponto de acesso para configurar o dispositivo inicialmente ou em uma data posterior.Atualizacao OTAPara configurar atualizacoes Over The Air, basta adicionar isso ao seu campo de metadados no seu canal ThingSpeak:{ "publishInterval" : 30, "firmwareVersion" : "11", "firmwareURL" : "link para a URL do firmware"}Nao se esqueca de incrementar sua versao de firmware no codigo-fonte tambem (para evitar atualizacoes continuas para o mesmo firmware):const String VERSION = "11";Para gerar a "compilacao" do firmware em "Mostrar saida detalhada durante: " na caixa de dialogo de configuracoes do Arduino. Em seguida, copie o firmware listado na janela de status da compilacao apos clicar em compilar:<snip>/home/undef/.arduino15/packages/esp8266/tools/xtensa-lx106-elf-gcc/1.20.0-26-gb404fb9-2/bin/xtensa-lx106-elf-size -A /tmp/arduino_build_27952/thingspeak_ota_weatherstation.ino.elfO Sketch usa 324156 bytes (31%) do espaco de armazenamento do programa. O maximo e 1044464 bytes. Variaveis globais usam 32228 bytes (39%) da memoria dinamica, restando 49692 bytes para variaveis locais. O maximo e 81920 bytes.Neste caso, o firmware esta localizado aqui: /tmp/arduino_build_27952/thingspeak_ota_weatherstation.ino.elfLista de pecasSuporte para bateria 18650Diode para o painel solarWemos D1 MiniWemos Battery Shield (ou Modulo DC-DC Boost Converter Step Up)Cargador de Bateria TP4056 (ou placa solar MCP73871)Painel solar de 6v (165mmx165mm recomendado)Sensor BME280FiacaoCola QuenteSelante de Silicone (opcional)Pintura exterior resistente a UVVer dados ao vivo.Ver codigo fonte.Ver dados ao vivo.
