Estacao Meteorologica EP8266 com OTA (remix)

Ao ar livre e jardim

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Estacao Meteorologica EP8266 com OTA (remix)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

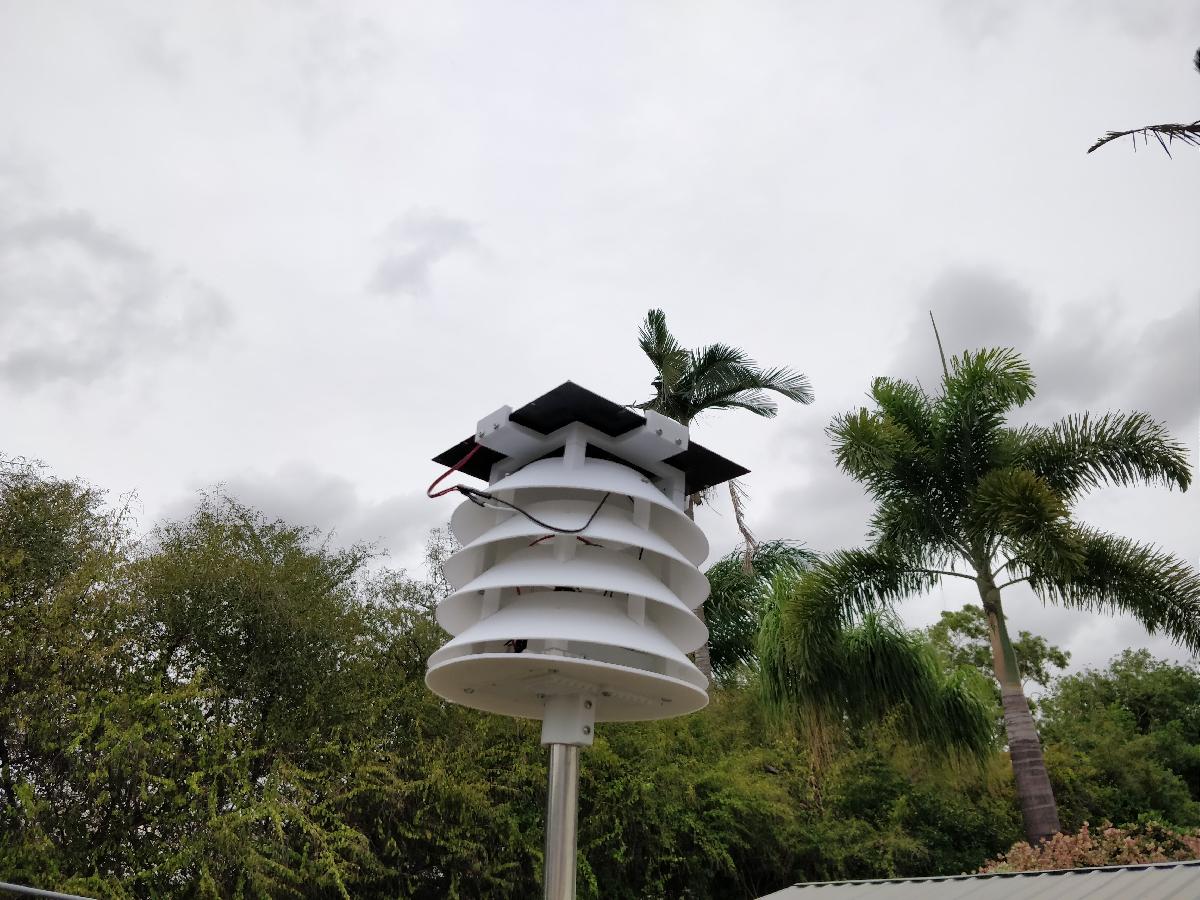

Estacao Meteorologica EP8266 com OTA (remix) foi projetado para Impressora 3D. IntroducaoEsta estacao meteorologica evoluiu ao longo do tempo. Eu inicialmente subdimensionei o telhado e os paineis solares e criei cerca de 4 versoes diferentes. Comecei com um painel solar de 0,1W (110mmx60mm), mas ele tinha potencia insuficiente e so conseguia carregar mais tarde a tarde.Minha versao mais recente usa um painel solar quadrado de 165mm e permite que o dispositivo meca com mais frequencia (a cada minuto em vez de a cada 5 minutos). Acredito que seria suficiente para areas com pouca luz.O firmware mais recente criara um ponto de acesso WiFi ao qual voce pode se conectar se o dispositivo nao conseguir se conectar a internet via WiFi. Isso permite que voce insira suas credenciais do ThingSpeak, o intervalo de amostragem em segundos e as credenciais do ponto de acesso WiFi ao qual voce gostaria de se conectar. Para acessar esta pagina, conecte-se ao ponto de acesso ESP (chamado ESP... algo) e navegue ate http://192.168.4.1 e clique nos botoes relevantes.Apos configurar, o ponto de acesso WiFi do ESP desaparecera se tiver sido configurado corretamente.ConstrucaoPrimeiro, selecione o telhado com base no painel solar que voce esta usando e imprima todas as pecas. As pecas ja tem todos os buracos necessarios, entao tudo o que voce precisa fazer e parafusa-las juntas.ConfiguracaoCrie uma conta no ThingSpeak e um canal. Insira este numero de canal e suas credenciais na pagina de configuracao do ESP8266 que aparece quando voce se conecta ao ponto de acesso (como discutido acima).Voce pode encontrar o codigo para um grafico de barras 3D legal no meu repositorio do GitHub, basta copiar isso e substituir o numero do meu canal ThingSpeak pelo seu proprio.ProblemasA radiacao solar e um grande problema e fara com que o interior da estrutura aqueca. Voce precisara pintar qualquer superficie que entre em contato com o sol com varias camadas de tinta exterior resistente a UV (eu usei brilho intenso e cerca de 6 camadas).O design mais recente usa uma grande abertura abaixo do telhado (que abriga o painel solar) para permitir a circulacao de ar. O telhado e projetado de forma que a agua se acumule e escorra para areas distantes da eletronica – embora eu ainda deva provar que e suficientemente resistente a agua.Se o seu WiFi cair, o ESP8266 consumira muita bateria, pois nao entrara em sono profundo, mas ficara acordado executando o ponto de acesso WiFi. Isso nao pode ser evitado, pois e necessario executar o ponto de acesso para configurar o dispositivo inicialmente ou em uma data posterior.Atualizacao OTAPara configurar atualizacoes Over The Air, basta adicionar isso ao seu campo de metadados no seu canal ThingSpeak:{ "publishInterval" : 30, "firmwareVersion" : "11", "firmwareURL" : "link para a URL do firmware"}Nao se esqueca de incrementar a versao do seu firmware no codigo-fonte tambem (para evitar atualizacoes continuas para o mesmo firmware):const String VERSION = "11";Para gerar a "compilacao" do firmware em "Mostrar saida detalhada durante: " na caixa de dialogo de configuracoes do Arduino. Em seguida, copie o firmware listado na janela de status da compilacao apos clicar em compilar:<snip>/home/undef/.arduino15/packages/esp8266/tools/xtensa-lx106-elf-gcc/1.20.0-26-gb404fb9-2/bin/xtensa-lx106-elf-size -A /tmp/arduino_build_27952/thingspeak_ota_weatherstation.ino.elfO esboco usa 324156 bytes (31%) do espaco de armazenamento do programa. O maximo e 1044464 bytes. As variaveis globais usam 32228 bytes (39%) da memoria dinamica, deixando 49692 bytes para variaveis locais. O maximo e 81920 bytes.Neste caso, o firmware esta localizado aqui: /tmp/arduino_build_27952/thingspeak_ota_weatherstation.ino.elfLista de pecasSuporte de bateria 18650Diodo para o painel solarWemos D1 MiniWemos Battery Shield (ou Modulo Conversor DC-DC Step Up)C carregador de bateria TP4056 (ou placa solar MCP73871)Painel solar de 6V (recomendado 165mmx165mm)Sensor BME280CabosCola quenteSelante de silicone (opcional)Tinta resistente a UV para exteriorVer dados ao vivo.Ver codigo fonte.Ver dados ao vivo.
