Estacao de carregamento USB empilhavel/expansivel (e 12V)

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Estacao de carregamento USB empilhavel/expansivel (e 12V)

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Estacao de carregamento USB empilhavel/expansivel (e 12V)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

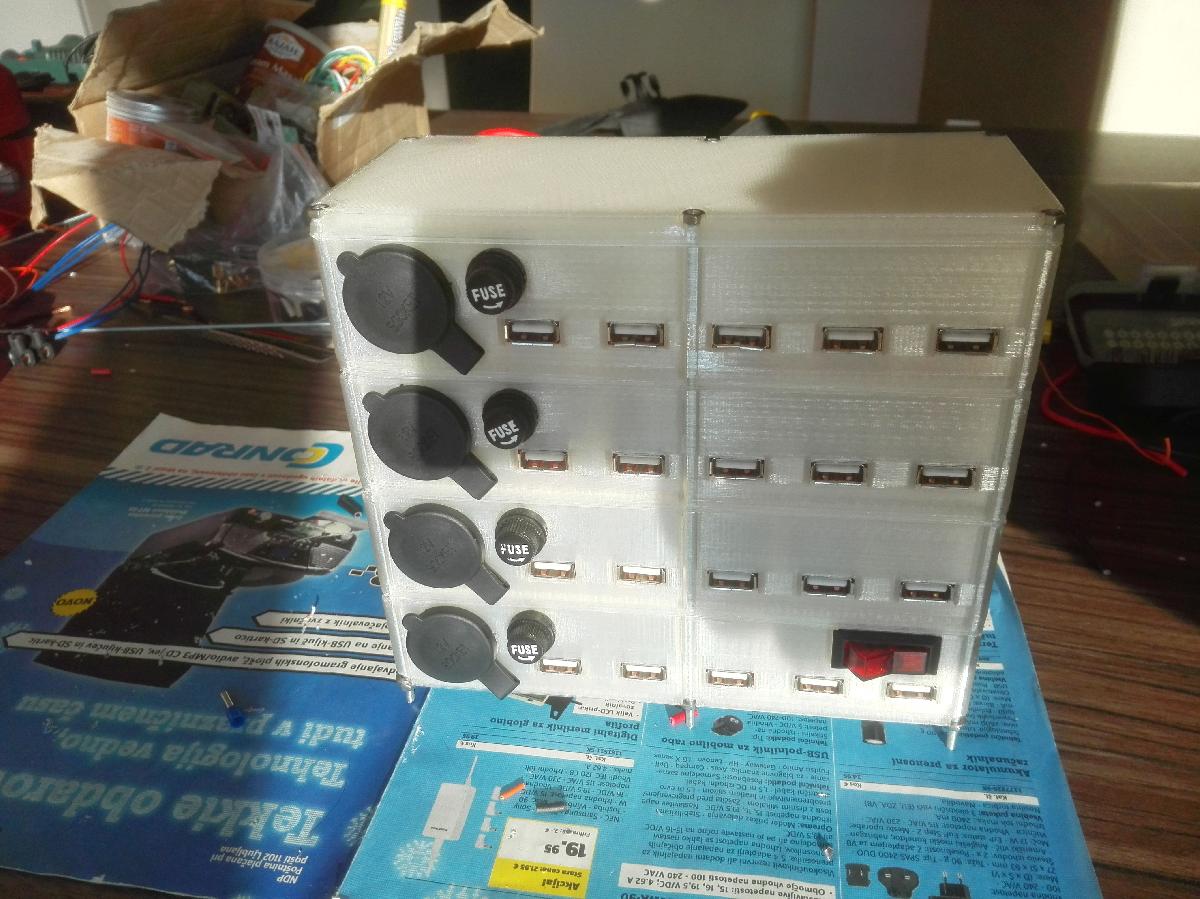

Estacao de carregamento USB empilhavel/expansivel (e 12V) foi projetado para Impressora 3D. Esta e uma colecao de elementos para construir uma estacao de carregamento para carregamento de 12V e USB. Consiste em tres elementos basicos: elemento inferior (bottom_case.stl) para 5 carregadores USB (use este: https://www.banggood.com/DC-7V-24V-To-DC-5V-3A-USB-Output-Converter-Step-Down-Module-KIS3R33S-p-912110.html) e uma tomada de 12V com um interruptor (use um interruptor padrao de encaixe para carros). Um suporte de fusivel de vidro padrao e utilizado. elemento intermediario (intermediate_case.stl) para 5 carregadores USB e uma tomada de 12V, mas sem interruptor. tampa superior (top_cover.stl) Eles sao aparafusados juntos usando 6 hastes roscadas M3 e 12 porcas (uma em cima e outra embaixo para cada haste). Em cima, as porcas sao rebaixadas, embaixo as hastes se projetam (voce precisa de um pouco de folga para montagem) e voce pode colocar as tampinhas (screw_cover.stl) em cima disso para melhor aparencia e protecao contra arranhoes. Devido a demanda popular (as pessoas sendo eu :p) agora adicionei um conjunto de modelos para uma estacao de carregamento sem tomada de 12V, apenas carregadores USB. O conceito e a construcao sao os mesmos, eles sao apenas mais estreitos devido a tomada ter sido cortada. Use os modelos _no_socket. Voce pode ver como fica como parte de uma estacao de carregamento solar em uma das fotos. Eu tambem usei este conjunto de conectores para construir a estacao.
