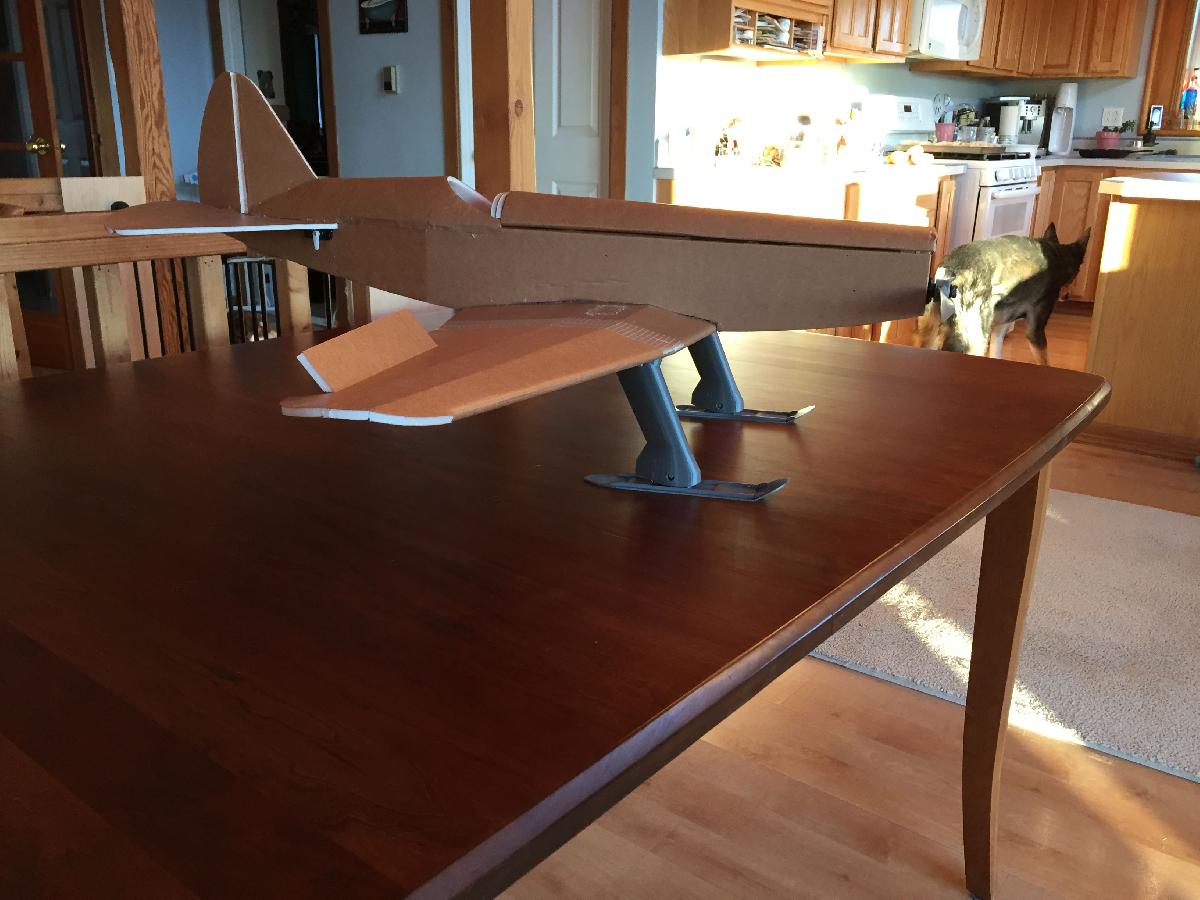

esquis articulados substituiveis FT MiG 3

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D esquis articulados substituiveis FT MiG 3

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

esquis articulados substituiveis FT MiG 3 foi projetado para Impressora 3D. Quer converter seus avioes de guerra para acao em todas as estacoes? Prepare seu proximo modelo FT MiG para o inverno com esses esquis com mola, e voce podera decolar, pousar e taxi na neve. Os esquis e as pernas sao ambos substituiveis em caso de quebra, ou se voce apenas quiser remove-los para operacao no verao. Fique atento a calcas de roda para essas montagens para facilmente converter de volta para o verao.Alem das pecas impressas, voce precisara:10 parafusos de maquina com cabeca pan M3*12 e porcas hexagonais. Parafusos mais longos sao aceitaveis.Kit de assortimento de molas de 84 pecas Everbilt, disponivel no corredor de ferragens da Home Depot.Supercola e ativador.INSTRUCOESPasso 1: Construa seu MiG ate que esteja pronto para fechar a asa.Mas nao a feche ainda. Voce realmente quer acessar o interior ainda.Passo 2: Prepare os pontos de fixacaoVoce notara que os rebaixos das porcas no ponto de fixacao tem uma unica camada de filamento bloqueando os buracos dos parafusos. Isso e para que a area imprima corretamente sem precisar usar preenchimento. Limpe os buracos antes de prosseguir.Insira uma porca hexagonal em cada um dos rebaixos e cole o retentor em forma de X por cima. A porca deve estar completamente envolvida e segurada de forma segura para que possa ser aparafusada sem girar.Passo 3: Meca para os pontos de fixacaoOs pontos de fixacao tem uma seta que aponta para a frente do aviao e um entalhe nos lados frontal e traseiro. Alinhe os entalhes com a ranhura do trem de pouso, o mais para frente que o ponto de fixacao puder ir sem interferir na dobra da asa. Certifique-se de que estao nivelados. Pressione-os na superficie interna do papelao, apenas o suficiente para marcar onde os postes vao. Corte esses buracos. O ponto de fixacao deve ficar nivelado com o papel externo, ou quase isso.Passo 4 (Opcional, mas altamente recomendado): Reforce a asaO fio do trem de pouso original tem a vantagem de poder se dobrar para lidar com pousos dificeis. As pernas de plastico nao tem essa capacidade, entao queremos espalhar os impactos sobre o maximo de espuma possivel. Alem disso, se voce estiver usando um kit de montagem rapida, a ranhura do trem de pouso ja estara cortada, o que a torna fraca. O melhor curso de acao e cortar uma ranhura transversal na asa no meio do ponto de fixacao, evitando cortar o papel inferior como se estivesse fazendo uma dobra, e colocar um ou dois espetos de churrasco, ou talvez um pedaco maior de balsa ou madeira de basswood. Cole a ranhura do trem de pouso.Passo 5: Termine a asaCole o ponto de fixacao e termine de construir seu aviao.Passo 6: Instale os esquisCom seus esquis escolhidos impressos, voce precisara levantar as bordas usando (opcionalmente) uma pistola de calor ou secador de cabelo para dobra-las nas linhas de vinco, e entao (nao opcionalmente) cola-las no lugar.Selecione duas molas para cada esqui da caixa. Por padrao, ambas as molas de 3/8” de diametro, a de 51/64” na frente e a de 1-3/16” atras, colocarao o esqui em uma atitude de nariz para cima. Isso e recomendado para neve profunda, mas se voce estiver usando os esquis em solo duro, pode querer escolher duas outras molas que apontem os esquis mais para baixo, para evitar batidas na helice. Com suas molas selecionadas, insira uma porca no recesso da perna, e aparafuse o esqui nela, depois aparafuse a perna no aviao, e va voar.

Baixar
